Сапун картера (внешний)

Из-за наличия нескольких вариантов исполнения сапуна картера двигателя приведенная ниже процедура носит общий характер, охватывая большинство модификаций двигателей. При этом иллюстрации могут не соответствовать устанавливаемой/снимаемой детали.

В общем случае сапун картера состоит из 4 основных частей:

1. Сапун/экран, установленный на крышке коромысел
2. Магистраль слива масла из сапуна картера
3. Штуцер сапуна картера, обеспечивающего соединение полости под крышкой коромысел с картером задних распределительных шестерен (для двигателей с задними распределительными шестернями)
4. Трубка сапуна картера. См. Процедуру 003-018.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи.

ПРИМЕЧАНИЕ: Может потребоваться снять крышку двигателя для обеспечения доступа к сапуну картера двигателя/крышке коромысел. См. Руководство по обслуживанию, диагностике и ремонту комплектного оборудования.

Отсоедините трубку сапуна с сапуна картера двигателя в сборе.

Отсоедините трубку слива масла из сапуна от сапуна картера двигателя в сборе.

Снимите 2 крепежных болта.

Снимите сапун с крышки коромысел, вытянув его вертикально вверх.

Снимите хомуты крепления магистрали слива масла из сапуна и отметьте места их установки (при наличии).

Отсоедините магистраль слива масла из сапуна от сливного фитинга крышки, установленной на блоке цилиндров.

Снимите магистраль слива масла из сапуна.

Снимите болты, крышку и прокладку с блока цилиндров.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

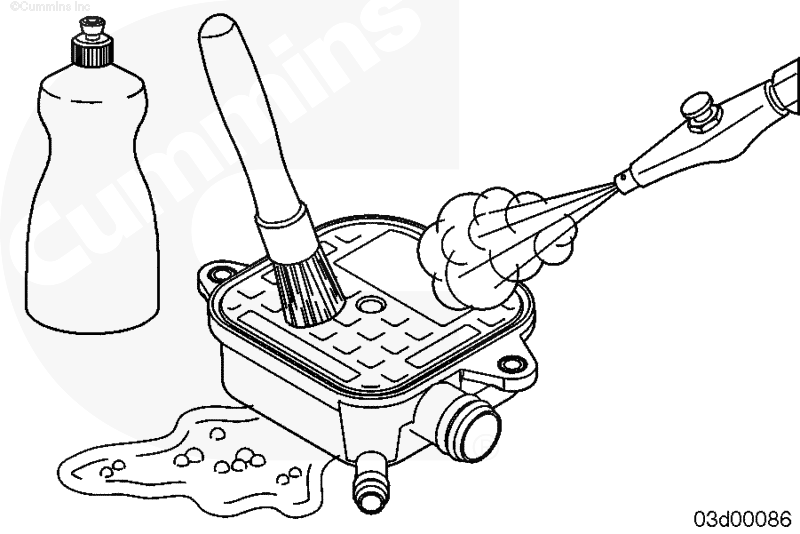

Используйте горячую мыльную воду и мягкую щетку для очистки сапуна картера двигателя.

Просушите сжатым воздухом.

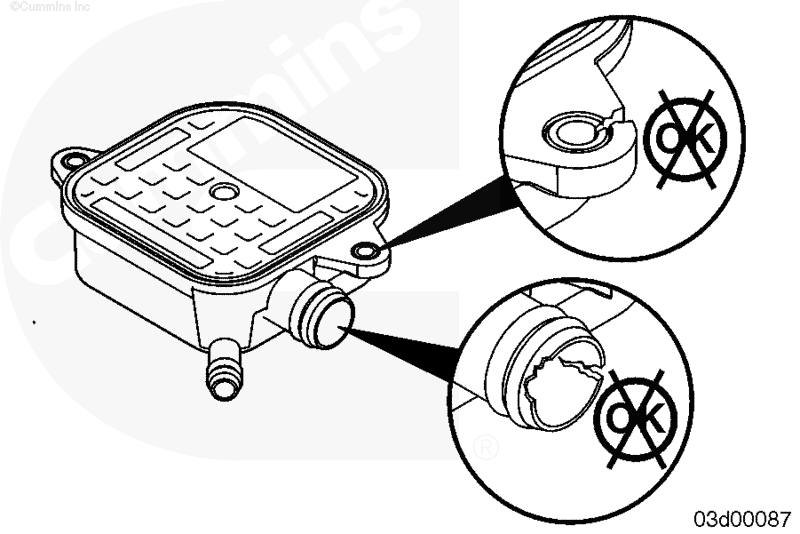

Проверьте сапун на отсутствие трещин или других повреждений. Замените при обнаружении любых повреждений.

Обязательно проверьте уплотнительное кольцо на отсутствие трещин, разрывов или хрупких мест.

Замените при обнаружении любых повреждений.

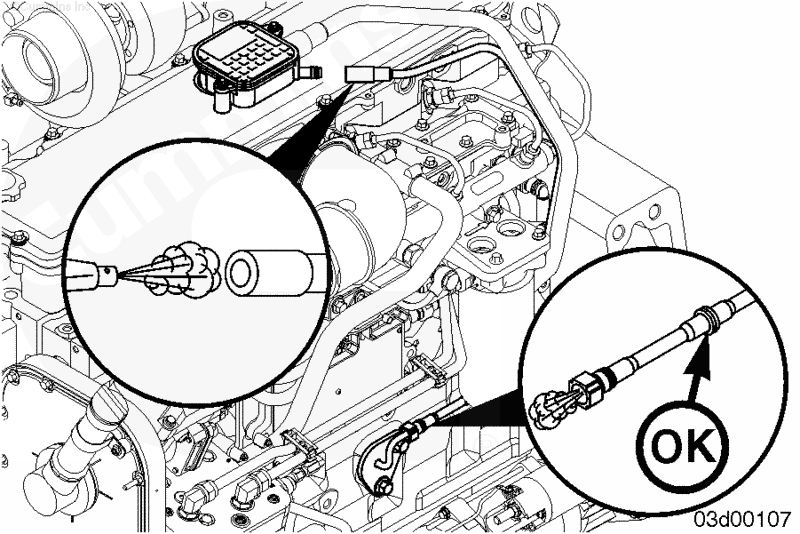

Проверьте исправность работы обратного клапана магистрали слива масла из сапуна.

Исправный обратный клапан:

1. обеспечивает слив масла из сапуна в поддон картера,
2. исключает проход картерных газов к сапуну.

Можно подать воздух под небольшим давлением (менее 34 кПа (5 фунт/кв. дюйм)) для проверки работы обратного клапана.

Установите болты, крышку и новую прокладку на блок цилиндров.

Подсоедините магистраль слива масла из сапуна к сливному фитингу крышки, установленной на блоке цилиндров.

Проложите магистраль слива масла из сапуна картера двигателя к месту его установки.

Установите хомуты крепления магистрали слива масла из сапуна (при наличии).

Установите сапун и крепежные болты в крышку коромысел.

Смажьте уплотнительное кольцо и крышку коромысел маслом.

Затяните болты.

Подсоедините трубку сапуна к сапуну картера двигателя в сборе.

Подсоедините трубку слива масла из сапуна к сапуну картера двигателя в сборе.

ПРИМЕЧАНИЕ: Может потребоваться установить ранее снятую крышку двигателя. См. Руководство по обслуживанию, диагностике и ремонту комплектного оборудования.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Подключите аккумуляторные батареи.

Запустите двигатель и убедитесь в отсутствии утечек.
