Крышка впускного воздушного коллектора

• Снимите впускной воздушный патрубок. См. Процедуру 010-080.
• Снимите магистрали подачи топлива к форсункам. См. Процедуру 006-051.
• Снимите общий топливопровод высокого давления. См. Процедуру 006-060.

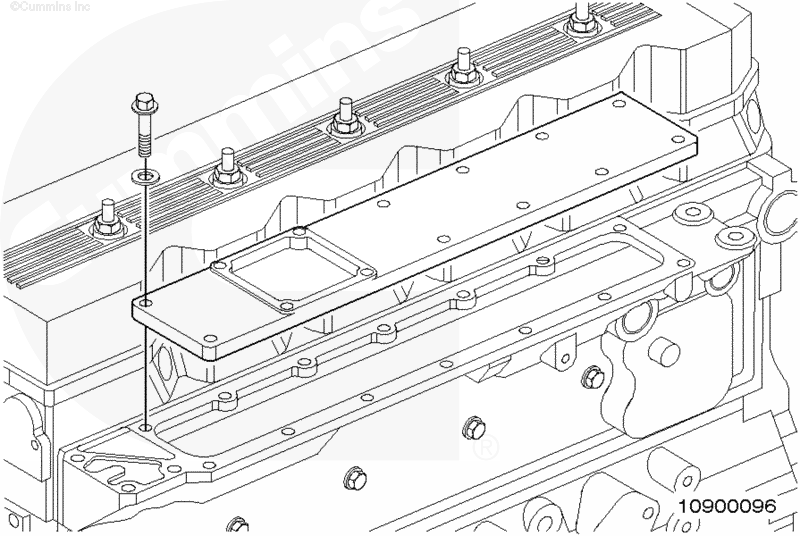

Снимите 4 крепежных болта и крышку впускного коллектора.

Заклейте лентой открытый канал впускного коллектора для защиты от попадания в него посторонних частиц.

ПРИМЕЧАНИЕ: Не заклеивайте лентой все кромки коллектора, чтобы можно было очистить опорные поверхности.

ПРИМЕЧАНИЕ: Следите за тем, чтобы остатки прокладки и любые другие материалы не попали во впускной канал.

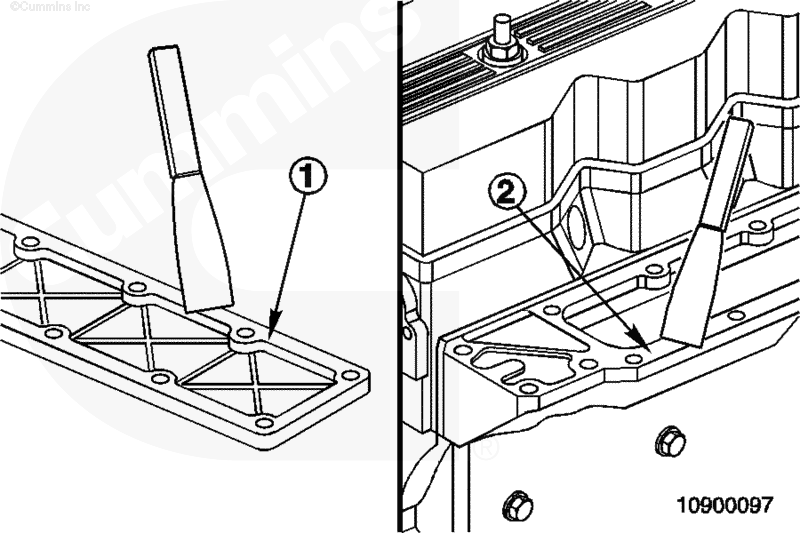

Очистите контактные поверхности (1 и 2) шпателем и куском чистой ткани.

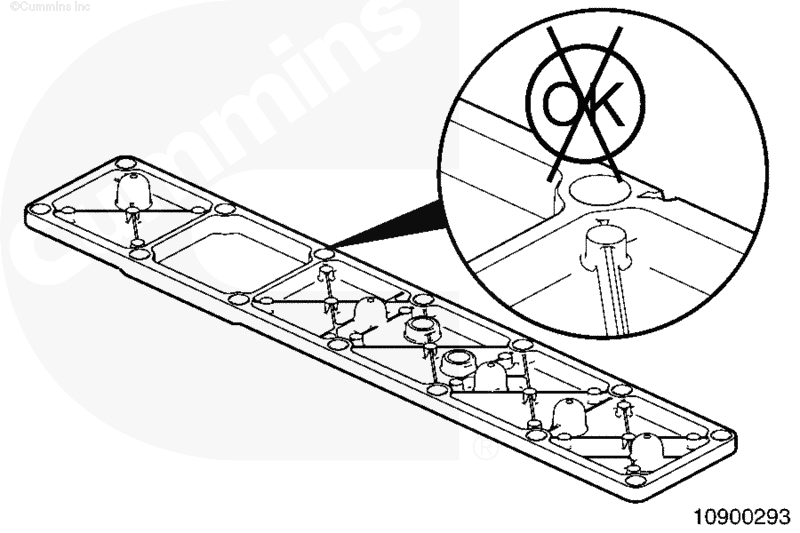

Проверьте крышку впускного коллектора на отсутствие трещин или других повреждений.

Снимите ленту.

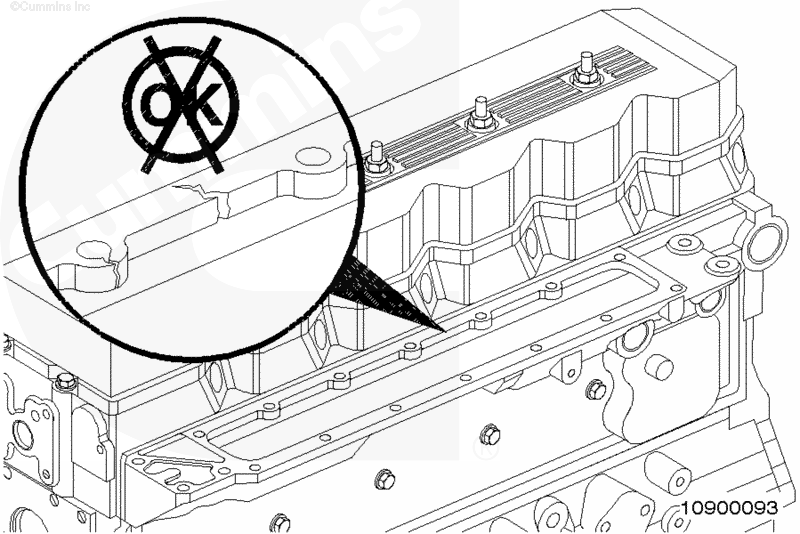

Проверьте впускной коллектор на отсутствие трещин или других повреждений.

ПРИМЕЧАНИЕ: При проверке впускного коллектора на отсутствие масла или посторонних частиц, появившихся в результате повреждения воздушной системы, также проверьте их отсутствие в головке блока цилиндров.

Установите крышку с новой прокладкой.

• Установите впускной воздушный патрубок. См. Процедуру 010-080.
• Установите магистрали подачи топлива к форсункам. См. Процедуру 006-051.
• Установите общий топливопровод высокого давления. См. Процедуру 006-060.
