Подготовительные операции
Снимите вспомогательные агрегаты с приводом от двигателя. См. Руководство по обслуживанию, диагностике и ремонту комплектного оборудования. ПРИМЕЧАНИЕ: Обычно к вспомогательным агрегатам относят гидронасос. Общий порядок снятия описан в Процедуре 009-016. | ![]() | ||
Снятие

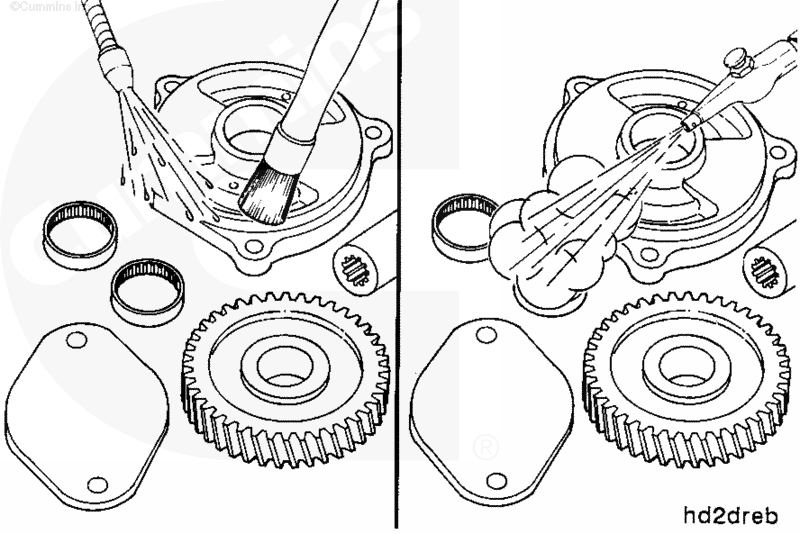

Очистка и проверка возможности повторного использования

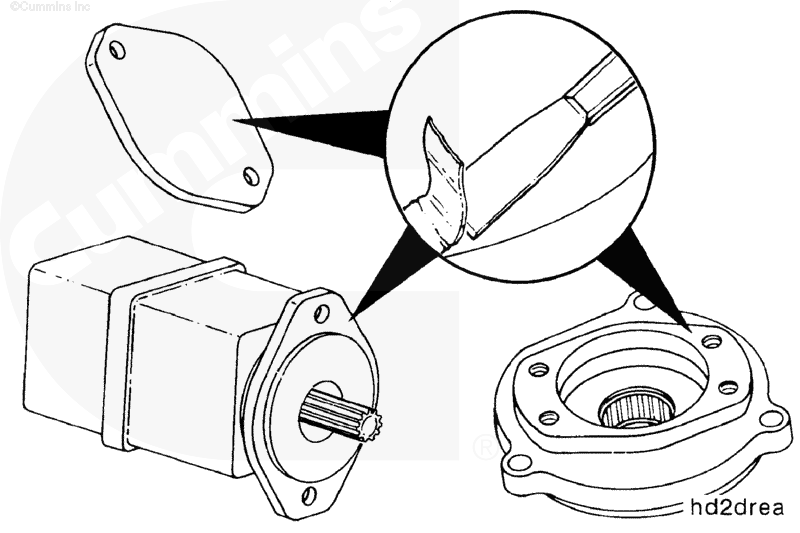

Удалите остатки прокладкок с опорных поверхностей привода вспомогательных агрегатов, самого агрегата/гидронасоса и с поверхности крышки (при наличии). | ![]() | ||

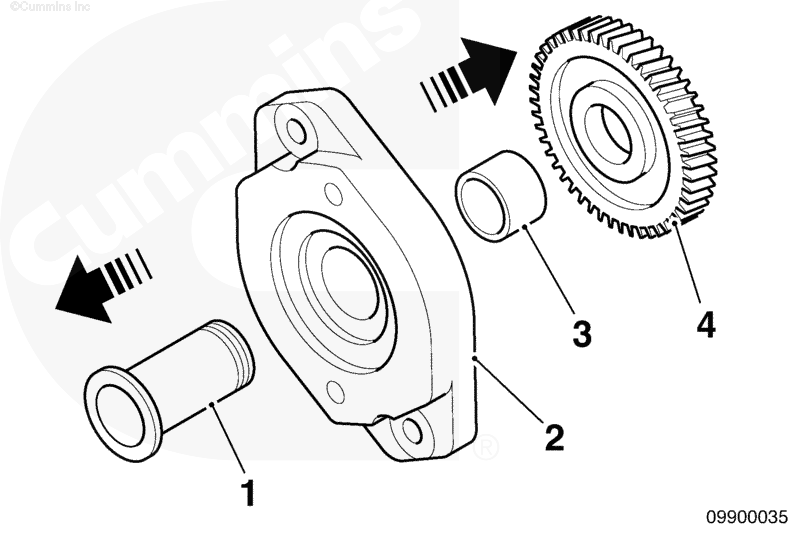

Разборка

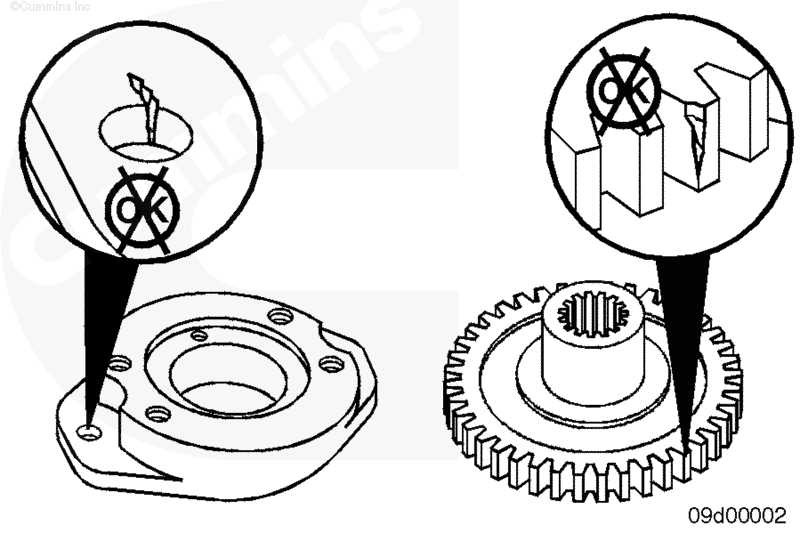

Проверьте свободное вращение подшипника и отсутствие при этом посторонних шумов. Замените при обнаружении любых повреждений. | ![]() | ||

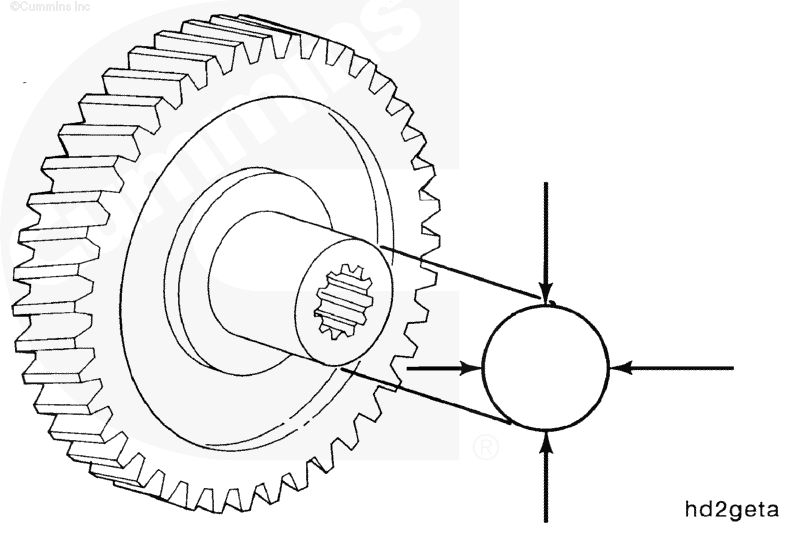

Измерьте диаметр вала привода вспомогательных агрегатов в нескольких местах по длине вала.
При несоответствии норме замените вал привода вспомогательных агрегатов. | ![]() | ||||||||||||||

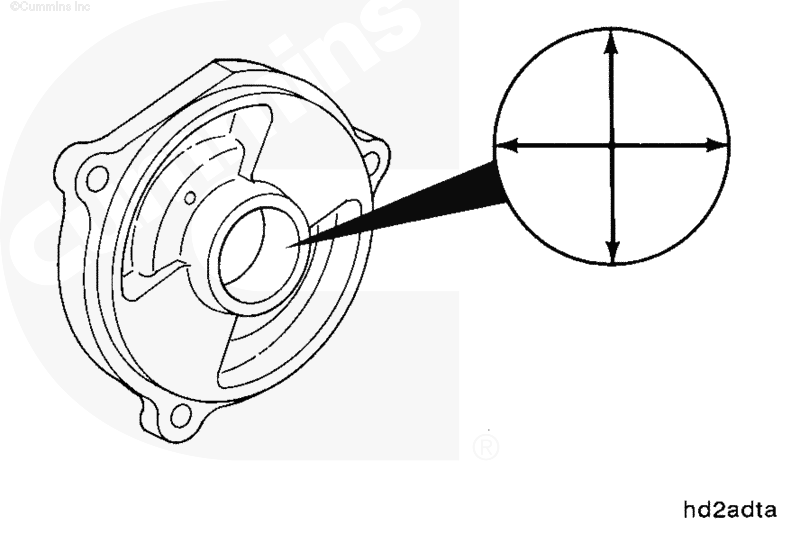

Измерьте диаметр отверстия под подшипник в корпусе переходника привода вспомогательных агрегатов.
При несоответствии норме замените корпус. | ![]() | ||||||||||||||

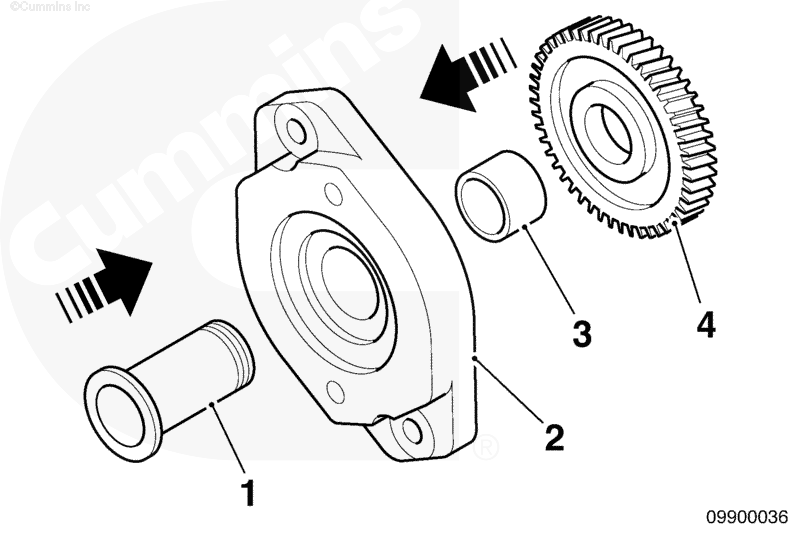

Сборка

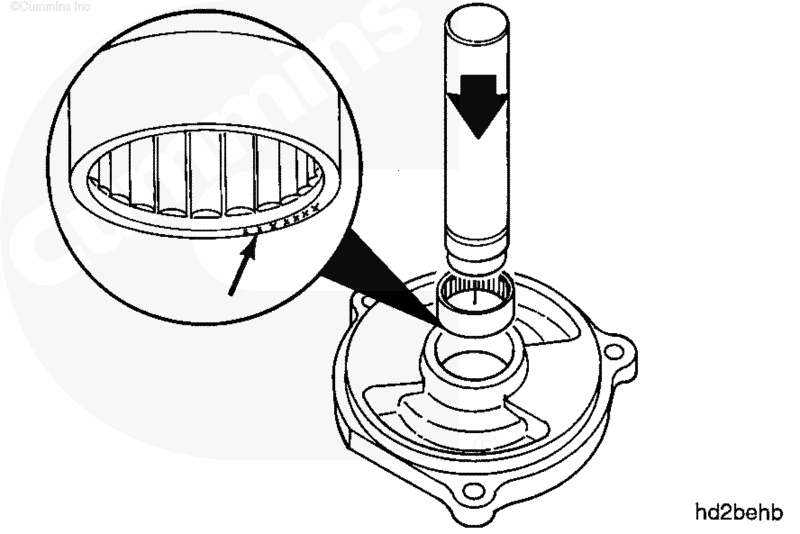

Используйте гидравлический пресс и необходимые опоры для сборки привода вспомогательных агрегатов в следующем порядке.
| ![]() | ||
Измерения
С помощью циферблатного индикатора (номер по каталогу 3824564) и магнитного основания (номер по каталогу 3377399) проверьте осевой люфт шестерни привода вспомогательных агрегатов.
Если осевой люфт не соответствует норме:
| ![]() | |||||||||||
Начальная проверка
ПРИМЕЧАНИЕ: Если масло к приводу вспомогательных агрегатов не подается, а в прокладке нет отверстий под масляные каналы, эта проверка не производится. Если для уплотнения в приводе вспомогательных агрегатов используются уплотнительные кольца, эта проверка не производится. Перед установкой привода вспомогательных агрегатов определите тип используемой прокладки с тем, чтобы ее можно было установить в требуемом положении. Существуют два типа прокладок для привода вспомогательных агрегатов:
При установке привода вспомогательных агрегатов лучше использовать прокладку с 4 круглыми отверстиями. Она может быть установлена в любом положении. При наличии только прокладки с одним овальным отверстием под масляный канал установите ее так, чтобы овальное отверстие не перекрывало масляный канал в картере распределительных шестерен. | ![]() | ||
Установка
ВНИМАНИЕ ![]() Неправильное положение каналов подачи масла относительно привода вспомогательных агрегатов приведет к его повреждению. Установите привод вспомогательных агрегатов и новую прокладку. ПРИМЕЧАНИЕ: При необходимости, во время установки привода вспомогательных агрегатов и прокладки убедитесь в том, что каналы подачи масла в картере распределительных шестерен совпадают с отверстиями в прокладке и в приводе вспомогательных агрегатов. На приводе вспомогательных агрегатов есть метки верха и низа (”Top” и ”Bottom”). Установите и затяните два болта крепления привода вспомогательных агрегатов к картеру задних распределительных шестерен. Момент затяжки: 62 n.m [46 ft-lb] | ![]() | ||
Завершающие операции
Установите вспомогательные агрегаты с приводом от двигателя. См. Руководство по обслуживанию, диагностике и ремонту комплектного оборудования. ПРИМЕЧАНИЕ: Обычно к вспомогательным агрегатам относят гидронасос. Общий порядок установки описан в Процедуре 009-016. | ![]() | ||
ПРЕДУПРЕЖДЕНИЕ ![]() Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним. Подключите аккумуляторные батареи. Запустите двигатель и убедитесь в отсутствии утечек. | ![]() | ||
