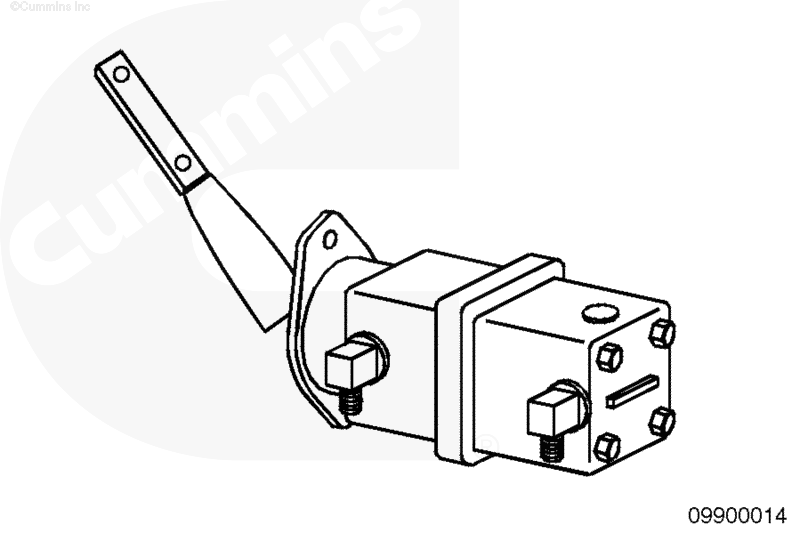

Привод гидравлического насоса

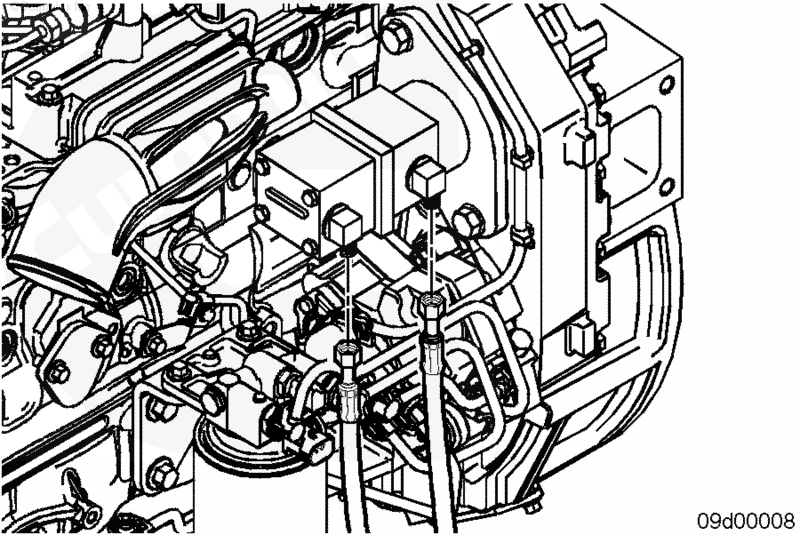

• Отсоедините все гидравлические магистрали и шланг от насоса.
• Закройте все отверстия в шлангах, чтобы не допустить загрязнения.
• Снимите приводной ремень. См. Процедуру 008-126 в Разделе 8.
• Снимите крепёжные болты и шкив с вала гидравлического насоса.

• Отсоедините все гидравлические магистрали от насоса.
• Закройте все отверстия в шлангах, чтобы не допустить загрязнения.

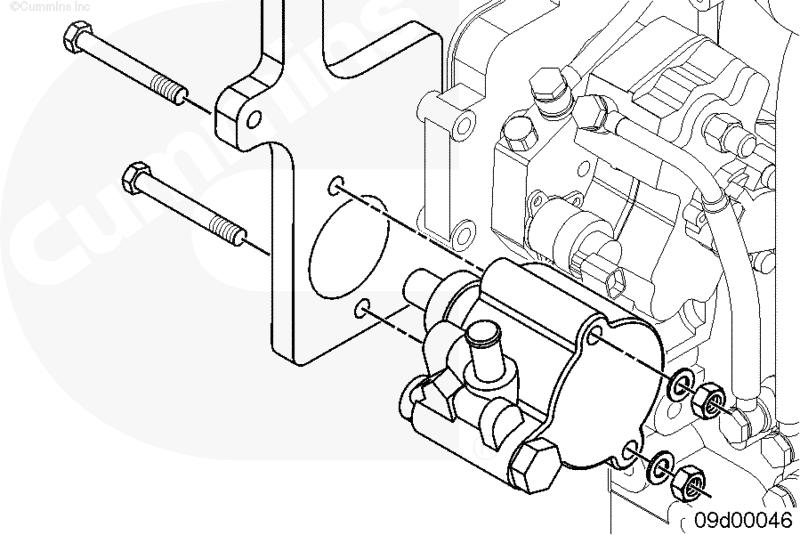

Снимите гайки и болты крепления насоса.

Снимите насос.

ПРИМЕЧАНИЕ: Порядок снятия описан в Руководстве по обслуживанию, диагностике и ремонту комплектного оборудования.

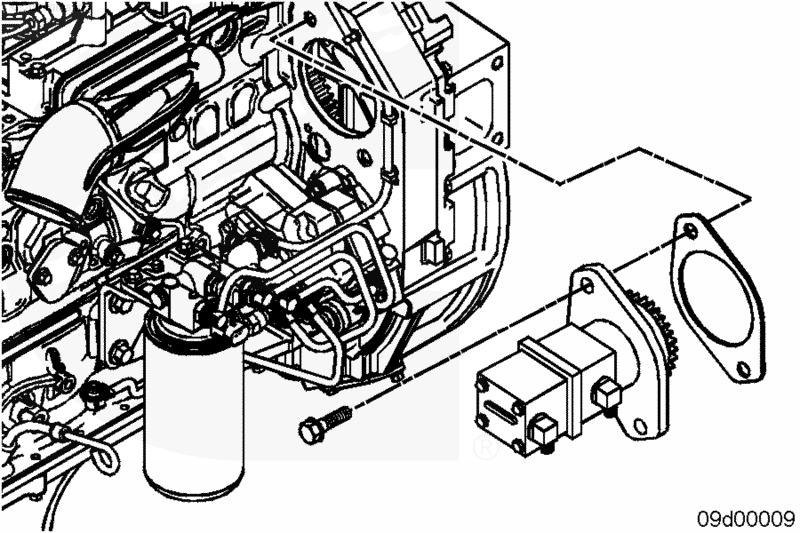

Снимите гидравлический насос в сборе с шестернёй.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

Некоторые растворители токсичны и легко воспламеняются. Перед использованием ознакомьтесь с инструкцией производителя.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

Тщательно очистите площадку вокруг насоса.

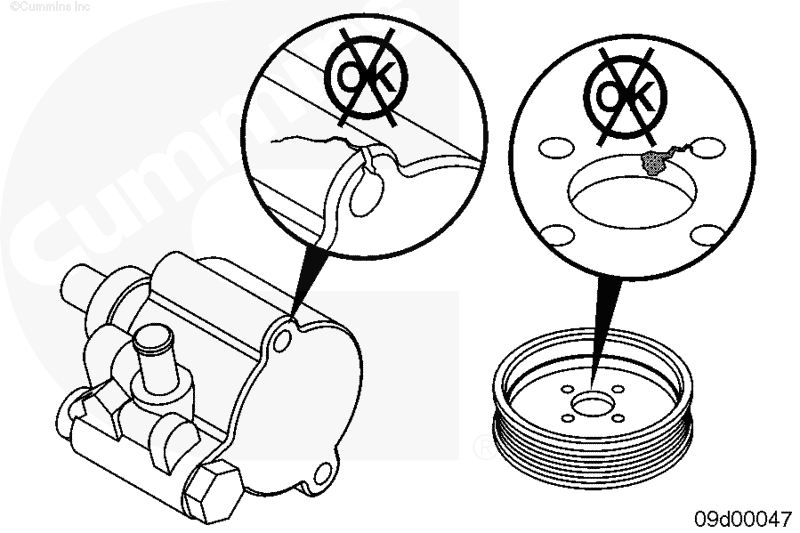

Проверьте насос на отсутствие трещин или повреждений.

Проверьте шкив на отсутствие трещин, износа или других повреждений.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

Некоторые растворители токсичны и легко воспламеняются. Перед использованием ознакомьтесь с инструкцией производителя.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

С помощью шпателя и чистой ветоши удалите с гидронасоса остатки прокладки.

Очистите шестерню гидравлического насоса растворителем.

Просушите сжатым воздухом.

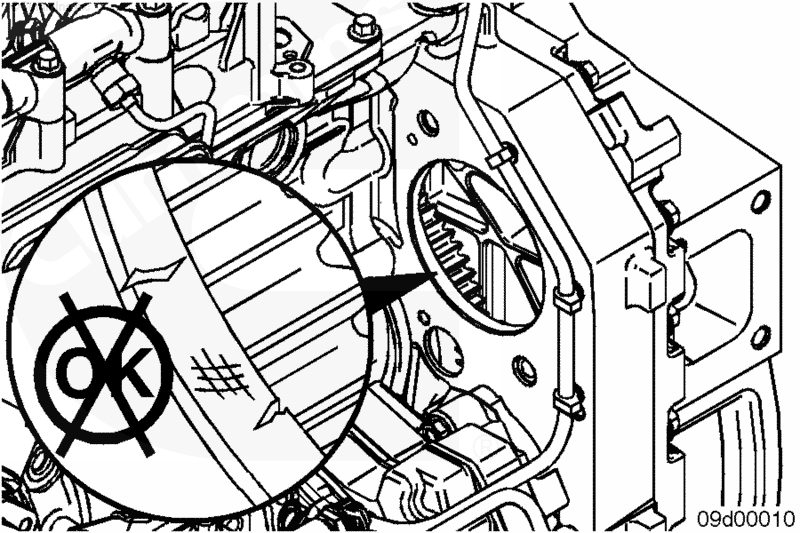

Проверьте привод гидронасоса на отсутствие трещин, сломанных зубьев и иных повреждений.

Проверьте внутреннюю поверхность отверстия приводной шестерни на отсутствие повреждений или повышенного износа, при необходимости замените деталь.

Зафиксируйте насос на кронштейне.

Вставьте болты в кронштейн и насос.

Установите гайки на концы болтов.

Попеременно затяните болты.

Установите новую прокладку и поставьте гидравлический насос на своё место.

Подключите все гидравлические магистрали к насосу.

Затяните крепежные болты.

• Установите шкив и крепёжные болты на вал гидравлического насоса.

• Установите приводной ремень. См. Процедуру 008-126 в Разделе 8.
• Снимите крышки гидравлического патрубка.

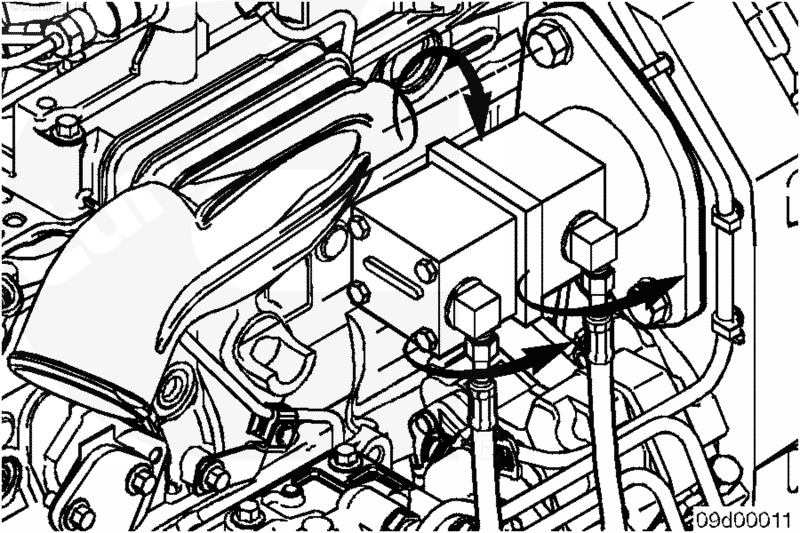

• Соедините гидравлическую магистраль (1) и шланг (2) с насосом.

• Запустите двигатель и убедитесь в отсутствии утечек.

• Снимите крышки гидравлического патрубка.
• Подключите все гидравлические магистрали к насосу.
• Запустите двигатель и убедитесь в отсутствии утечек.
