Крышка коромысел

Крышка коромысел, закрепленная на шпильках.

Установите крышку коромысел на шпильки.

Установите виброизоляторы и крепежные гайки.

Затяните крепежные гайки.

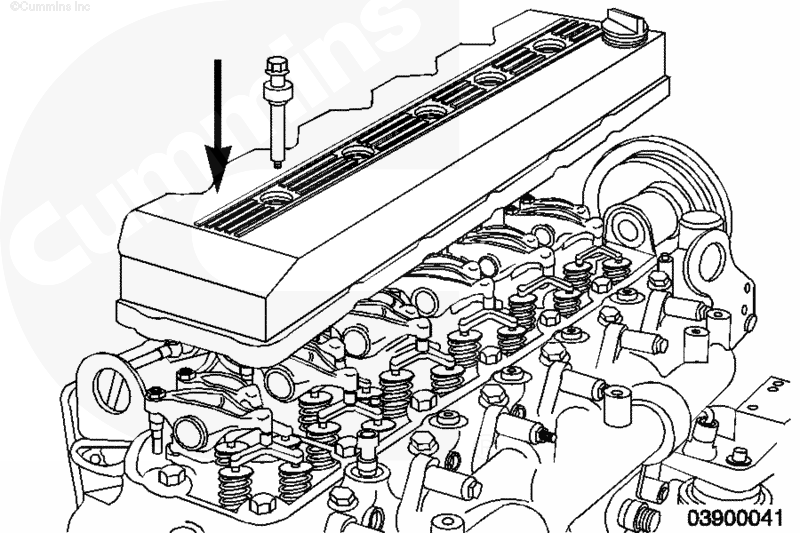

Крышка коромысел, закрепленная болтами.

Установите крышку коромысел.

Установите крепежные болты и виброизоляторы.

Затяните крепежные болты.

Внешний сапун картера двигателя.

Подсоедините трубку сапуна к сапуну картера двигателя в сборе.

Подсоедините трубку слива масла из сапуна к сапуну картера двигателя в сборе.

ПРИМЕЧАНИЕ: Может потребоваться установить ранее снятую крышку двигателя. См. Руководство по обслуживанию, диагностике и ремонту комплектного оборудования.

Внутренний сапун картера двигателя.

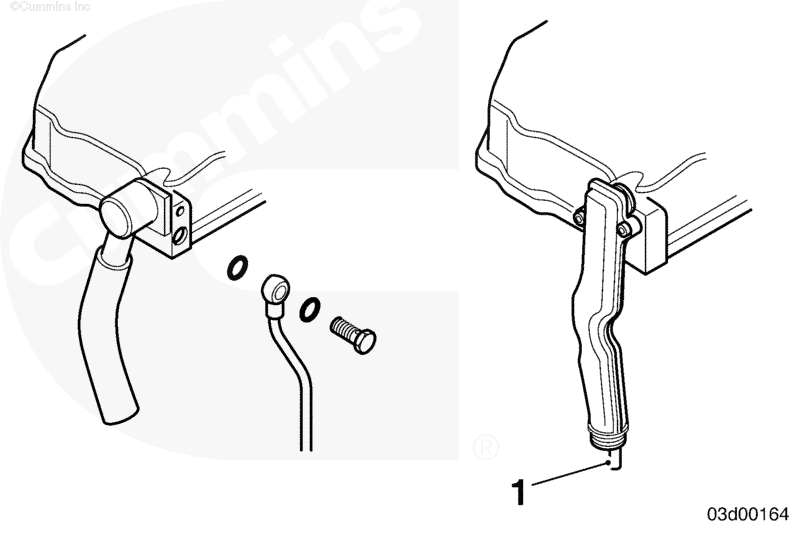

С задней стороны крышки коромысел установите болт типа "банджо" и уплотнительные шайбы, с помощью которых магистраль слива масла из сапуна крепится к крышке коромысел (при наличии).

ПРИМЕЧАНИЕ: Не на всех двигателях с внутренним сапуном картера двигателя есть внешняя магистраль слива масла из сапуна. На некоторых двигателях она расположена внутри трубки сапуна (1).

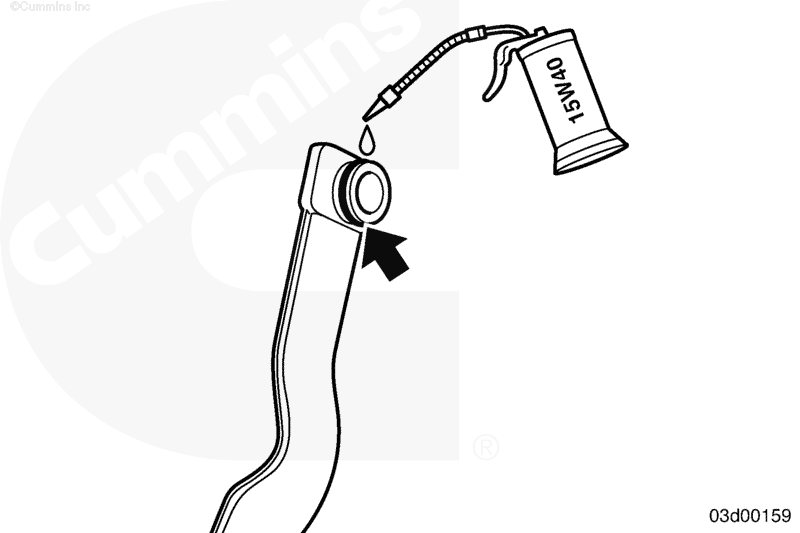

Перед установкой трубки сапуна на крышку коромысел нанесите чистое моторное масло на уплотнительное кольцо, расположенное на штуцере трубки сапуна.

Подсоедините штуцер трубки сапуна к крышке коромысел.

В общем случае используются 2 типа штуцеров трубки сапуна, установленных на крышке коромысел:

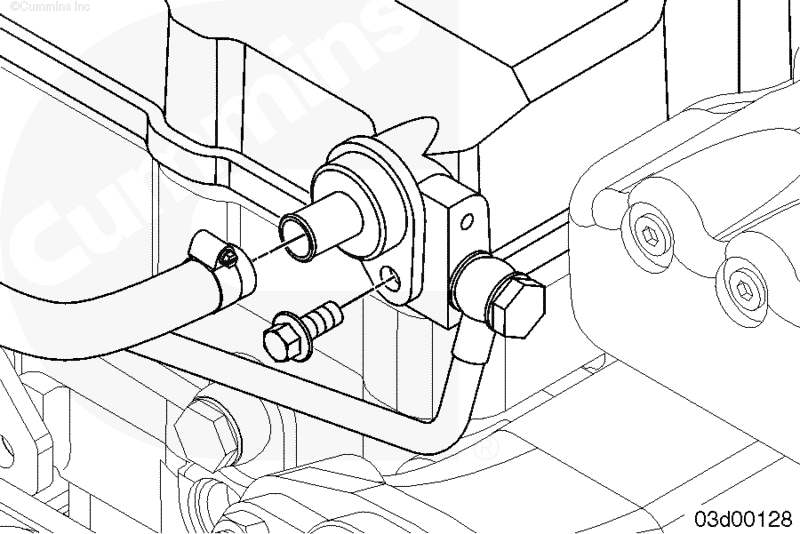

1. Прижимная пластина и болт удерживают штуцер трубки сапуна на крышке коромысел. Установите болт и прижимную пластину для подсоединения штуцера трубки сапуна к крышке коромысел.
2. Один или два болта непосредственно фиксируют штуцер трубки сапуна на крышке коромысел. Установите болт (болты) для подсоединения штуцера трубки сапуна к крышке коромысел.

Затяните болты.

ПРИМЕЧАНИЕ: В некоторых вариантах исполнения штуцера трубки сапуна крепятся к крышке коромысел болтами с внутренним шестигранником.

Открытая сливная трубка

Для двигателей с открытой сливной трубкой установите крышку и крепежный болт.

Затяните крепежный болт.

Установите трубку сапуна картера двигателя и хомут.

Установите болт типа "банджо" и уплотнительные шайбы, с помощью которых магистраль слива масла из сапуна крепится к крышке коромысел.

Затяните болт типа "банджо".

Закрытая сливная трубка

Подсоедините шланг внутреннего сапуна картера двигателя к каналу крышки коромысел.

Затяните обжимные хомуты.

Для двигателей с открытой сливной трубкой установите болт типа "банджо" и уплотнительные шайбы, с помощью которых магистраль слива масла из сапуна крепится к крышке коромысел.

Затяните болт типа "банджо".
