Защитное ограждение ремня

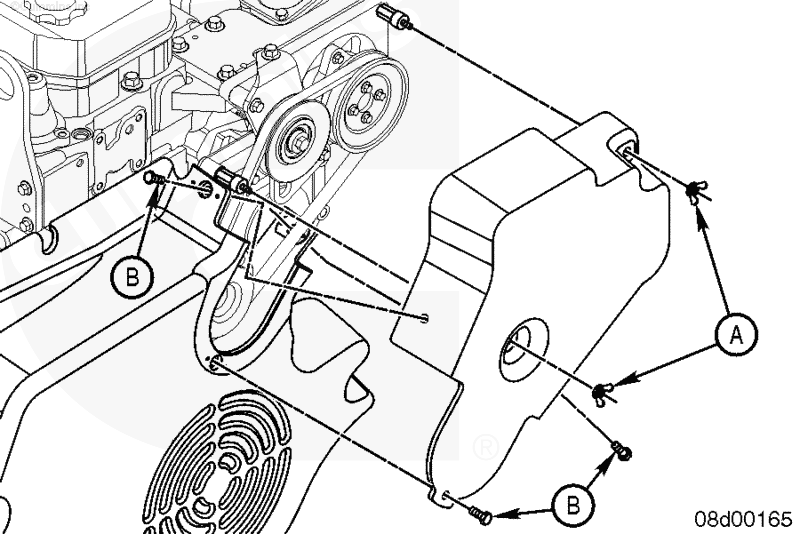

Снимите 2 гайки-барашка (А) и 3 болта (В) с ограждения ременной передачи насоса забортной воды.

Снимите верхнее ограждение ременной передачи.

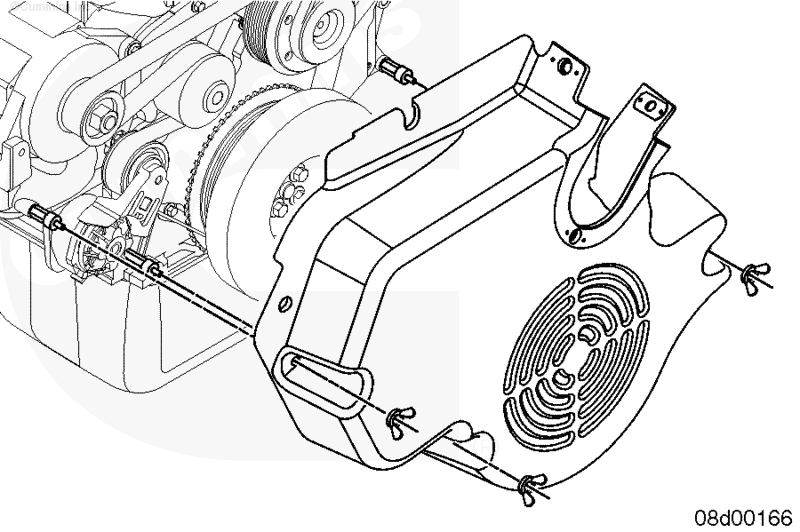

Снимите 3 гайки-барашка с ограждения ременной передачи генератора/водяного насоса двигателя.

Снимите нижнее ограждение ременной передачи.

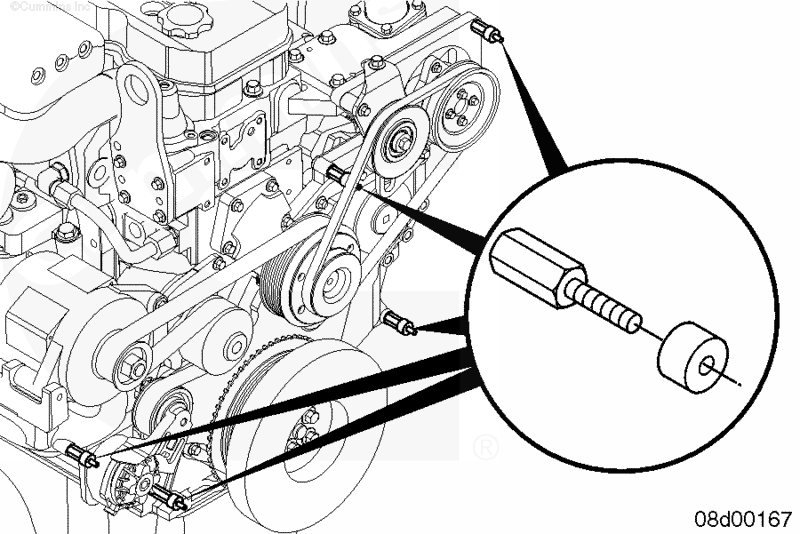

Снимите 5 резиновых виброизоляторов с верхних и нижних шпилек крепления ограждения ременной передачи.

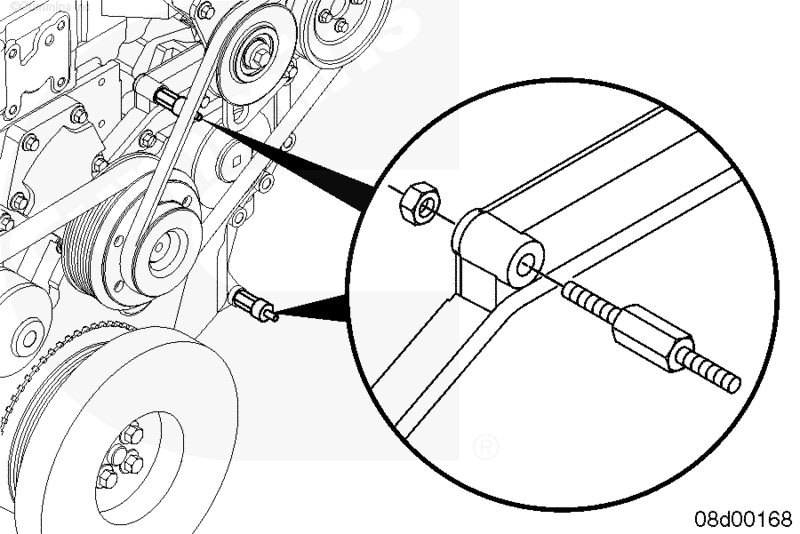

ПРИМЕЧАНИЕ: 2 шпильки закреплены гайками с задней стороны картера распределительных шестерен.

Снимите контргайку (при наличии).

Снимите шпильку.

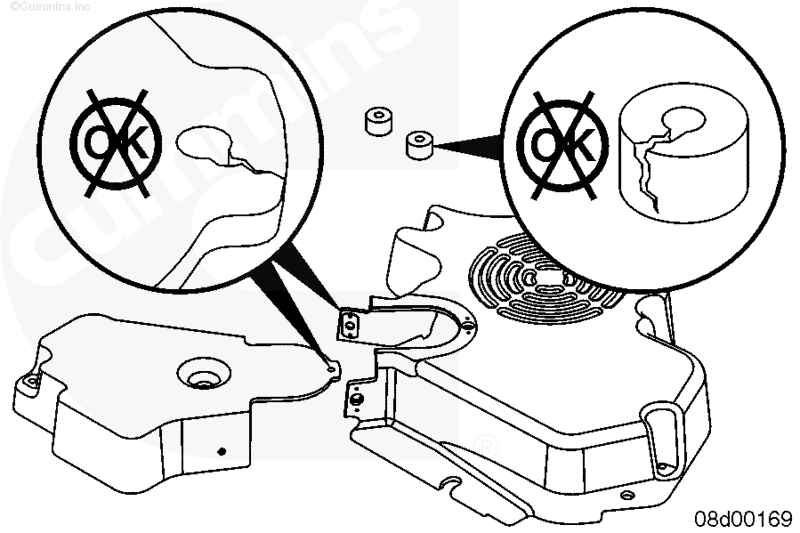

Проверьте ограждения ременной передачи на отсутствие трещин или других повреждений. При наличии повреждений они подлежат замене.

Проверьте виброизоляторы на отсутствие повреждений. Если они стали твердыми и хрупкими, их необходимо заменить.

Замените поврежденные или погнутые шпильки ограждения ременной передачи.

ПРИМЕЧАНИЕ: 2 шпильки закреплены гайками с задней стороны картера распределительных шестерен.

Установите и затяните 5 шпилек с гайками, как показано на рисунке.

Установите 5 резиновых виброизоляторов на 5 шпилек.

ПРИМЕЧАНИЕ: Сначала установите нижнюю часть ограждения ременной передачи, затем верхнюю.

Совместите отверстия в нижнем ограждении ременной передачи с 3 крепежными шпильками.

Установите нижнее ограждение ременной передачи на крепежные шпильки.

Установите и затяните 3 гайки-барашка от руки.

Выставите по месту верхнее ограждение ременной передачи и установите его на двигателе.

Затяните гайки-барашки (А) от руки.

Прикрепите верхнее ограждение ременной передачи к нижнему ограждению и двигателю 3 крепежными болтами (В).
