Коромысло

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи.

Снимите крышку коромысел и прокладку. См. Процедуру 003-011.

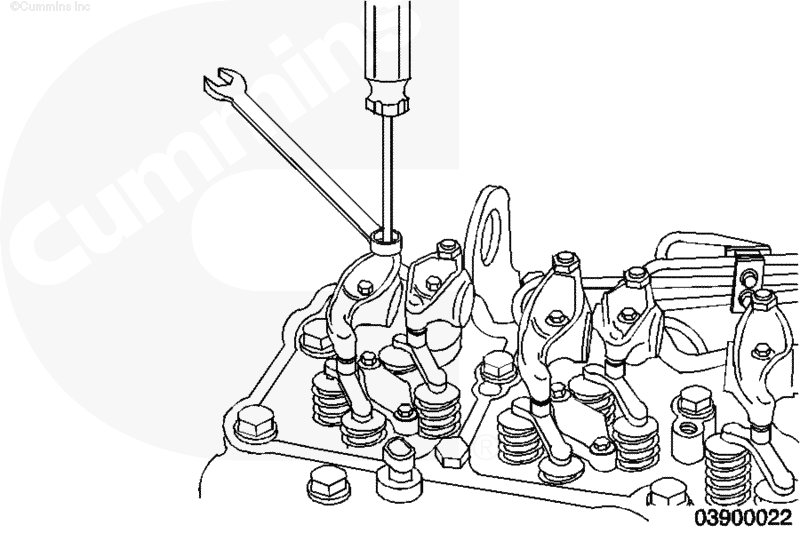

Отверните стопорные гайки регулировочных винтов.

Отверните регулировочные винты до упора.

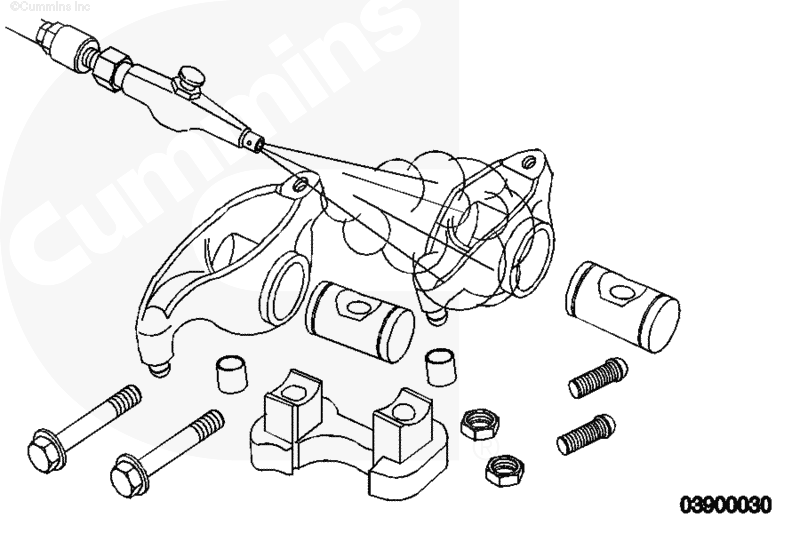

Снимите болты с опор коромысел.

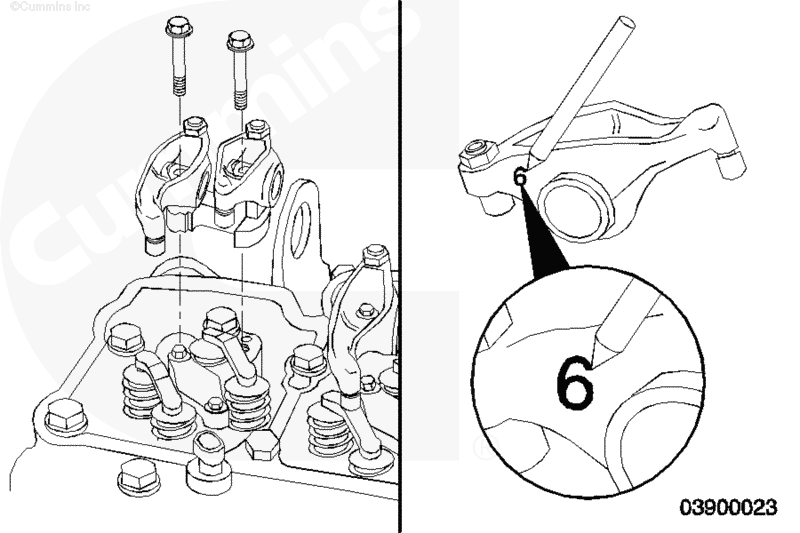

По одному снимите коромысла в сборе с опорами, нанеся на них метки в соответствии с местами их установки и положениями.

По одному снимите крейцкопфы, нанеся на них метки в соответствии с местами их установки и положениями. При повторном использовании крейцкопфов и коромысел следует установить их на прежние места в исходное положение.

Нанесите на штанги толкателей метки для идентификации их положения.

ПРИМЕЧАНИЕ: Обязательно установите штанги толкателей на прежние места с учетом их исходных положений.

Снимите штанги толкателей. См. Процедуру 004-014.

ПРИМЕЧАНИЕ: Обязательно установите все детали коромысел на прежние места с учетом их исходных положений.

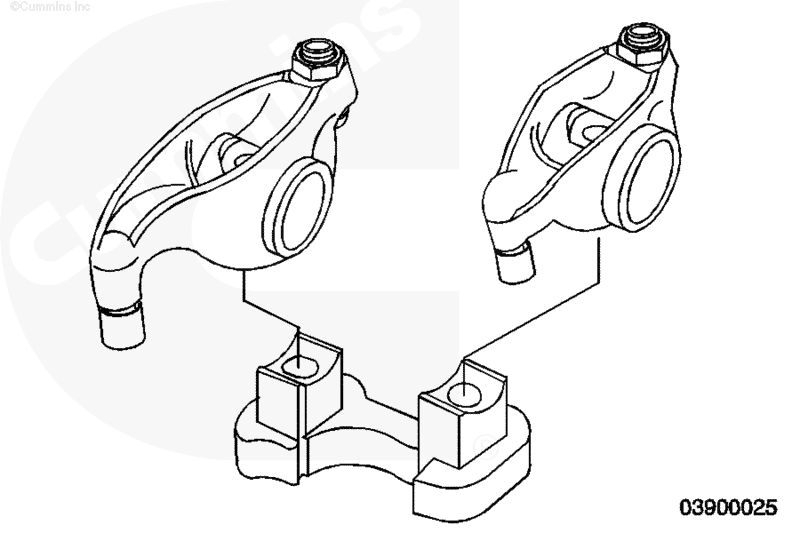

Снимите коромысла с опоры.

Снимите оси с коромысел.

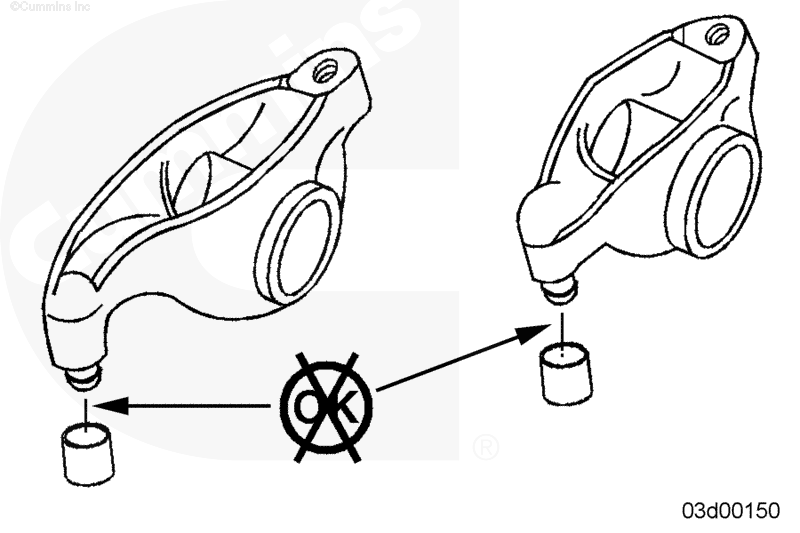

Не снимайте гнездо с конца коромысла.

Оно не подлежит обслуживанию.

Если гнездо повреждено, обязательно замените коромысло.

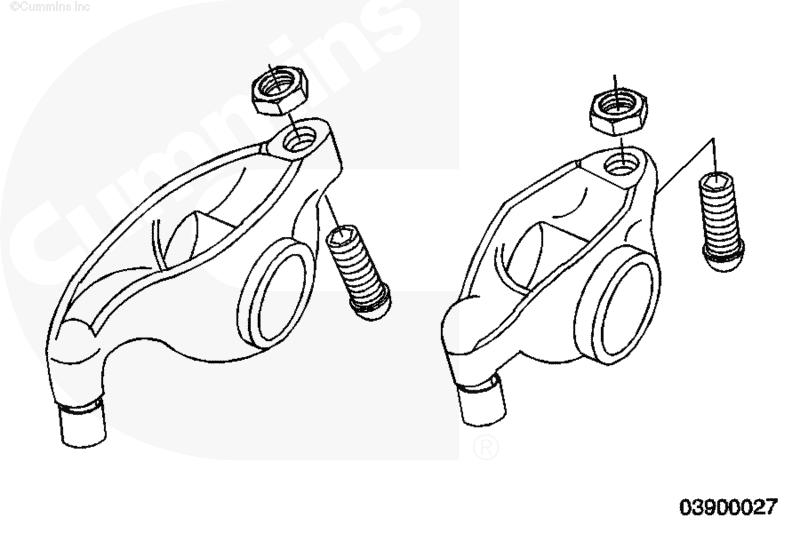

Снимите стопорную гайку и регулировочный винт.

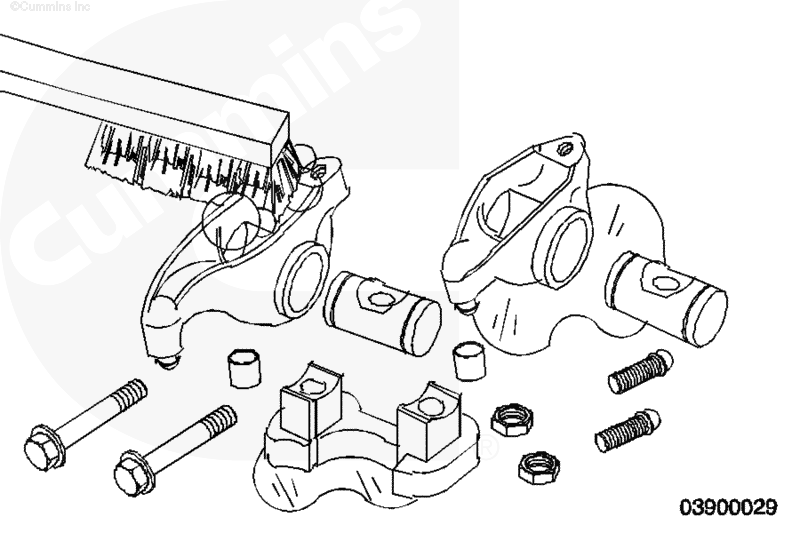

Очистите детали в концентрированном растворе моющего средства в горячей воде.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

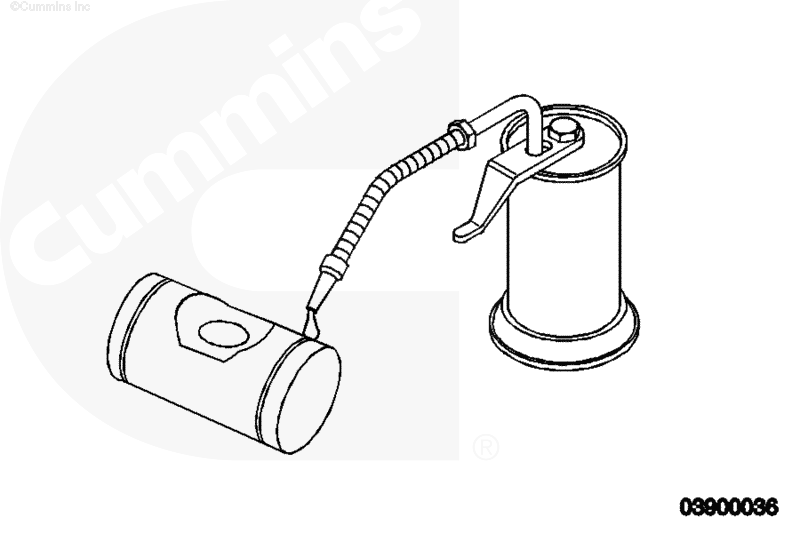

Ополосните детали в чистой горячей воде и просушите их сжатым воздухом.

ПРИМЕЧАНИЕ: Опоры изготовлены из спеченного металлического порошка и выглядят влажными даже после очистки и сушки.

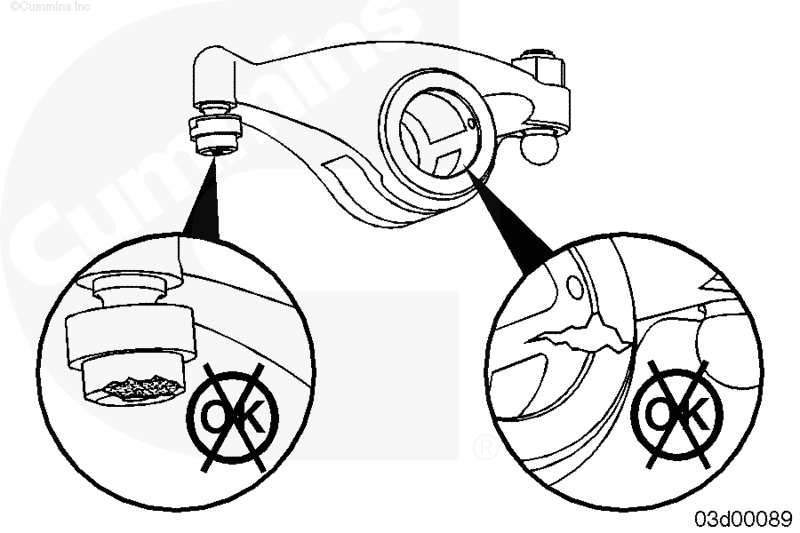

Проверьте отверстие на отсутствие трещин или повышенного износа.

Наконечник с гнездом должен свободно перемещаться на коромысле, его пластмассовый держатель должен быть на месте, трещины на нем не допускаются.

Проверьте переднюю часть гнезда на отсутствие повышенного износа.

ПРИМЕЧАНИЕ: Не снимайте гнездо с конца коромысла. Оно не подлежит обслуживанию. Если гнездо повреждено, обязательно замените коромысло.

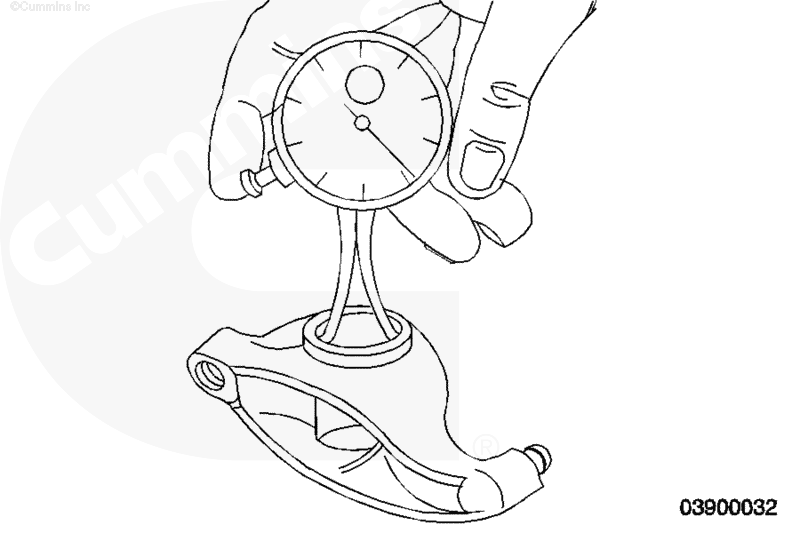

Измерьте отверстие в коромысле.

Проверьте состояние опоры и оси коромысла.

Обычно ось коромысла выглядит отполированной. Проверьте состояние оси коромысла для определения возможности его повторного использования.

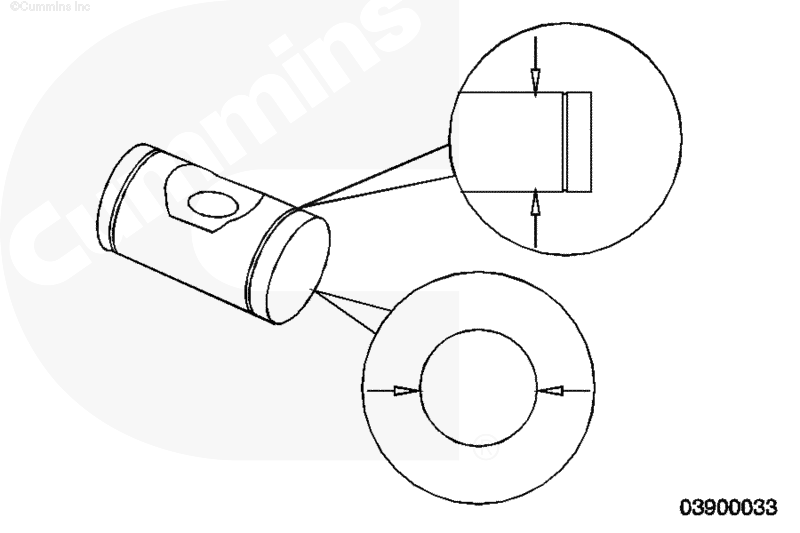

Измерьте диаметр оси коромысла.

Нанесите на ось коромысла чистое моторное масло 15W-40.

Вставьте ось в коромысло и проверните коромысло на оси на 180 градусов. Оно должно вращаться свободно без заедания.

Если коромысло вращается с трудом, замените ось и коромысло.

ПРИМЕЧАНИЕ: Обязательно установите все детали коромысел на прежние места с учетом их исходных положений.

Вверните регулировочный винт до упора, затем установите стопорную гайку.

Нанесите на оси коромысел чистое моторное масло 15W-40.

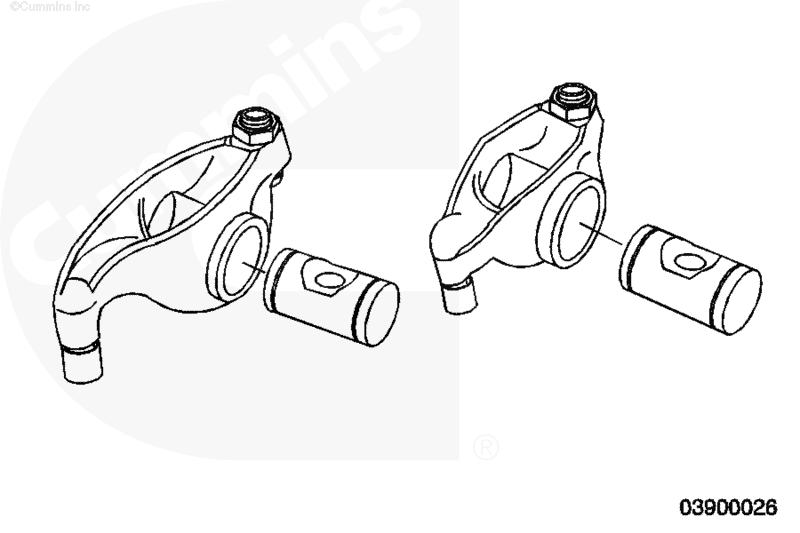

Вставьте оси в коромысла.

Установите коромысла на опоры.

Установите крейцкопфы на их прежние места с учетом их исходной ориентации.

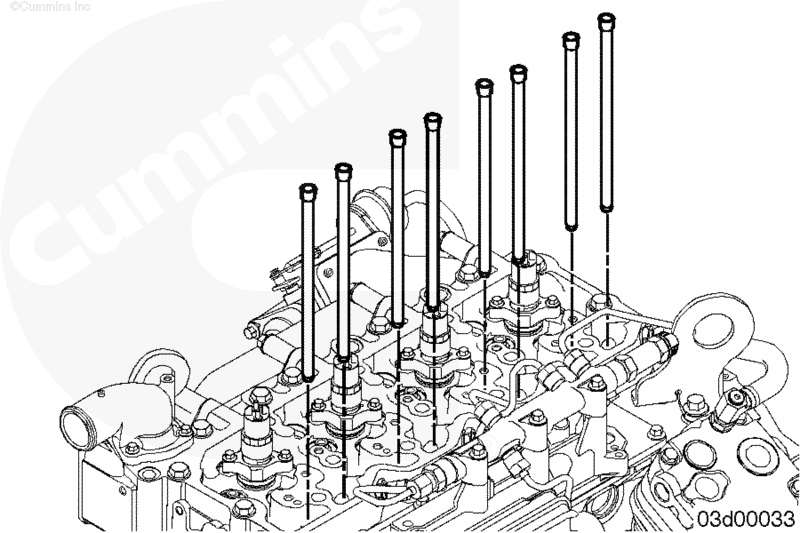

Установите штанги толкателей на свои места по меткам, нанесенным при снятии.

Установите штанги толкателей в гнезда толкателей.

Смажьте гнезда штанг толкателей чистым моторным маслом 15W-40.

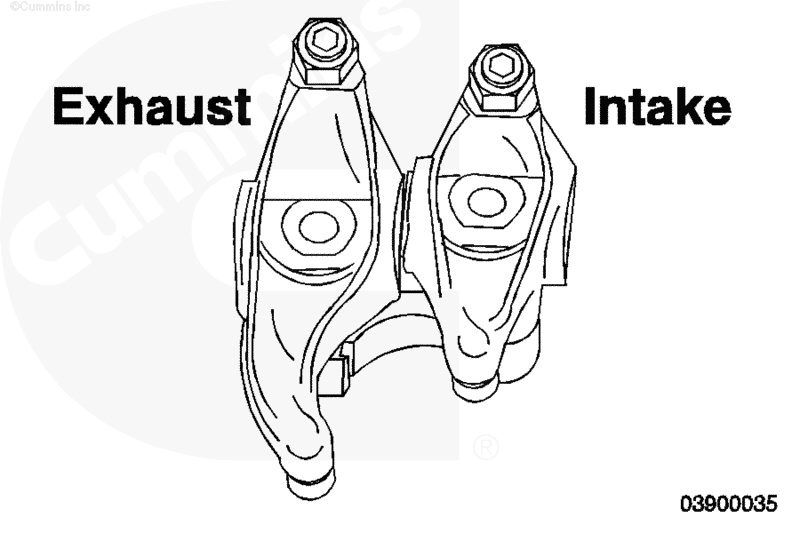

Установите коромысла с опорами на свои прежние места.

Установите болты крепления опор.

Затяните болты крепления опор.

Отрегулируйте зазор для впускных и выпускных клапанов. См. Процедуру 003-004.

Установите прокладку и крышку коромысел. См. Процедуру 003-011.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Подключите аккумуляторные батареи.

Запустите двигатель и проверьте отсутствие утечек.
