Подготовительные операции
Двигатели для автомобилей и промышленных установок
 ПРЕДУПРЕЖДЕНИЕ Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
|   |  | |
Судовые двигатели
| ПРЕДУПРЕЖДЕНИЕ Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
|  | | |
Снятие
Двигатели для автомобилей и промышленных установок
Снимите 4 болта крепления ступицы вентилятора. Снимите ступицу вентилятора. ПРИМЕЧАНИЕ: Возможно несколько вариантов исполнения ступицы вентилятора. Обязательно обратите внимание на место установки, ориентацию и порядок крепления ступицы перед ее снятием с двигателя. | |  | |
Судовые двигатели

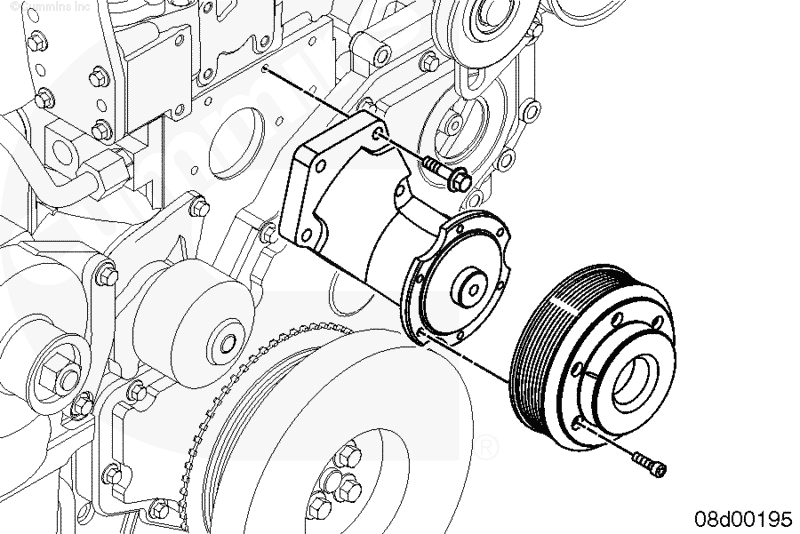

Снимите шкив ступицы вентилятора со ступицы. Снимите 4 болта крепления ступицы. Снимите ступицу вентилятора. | |  | |
Очистка и проверка возможности повторного использования

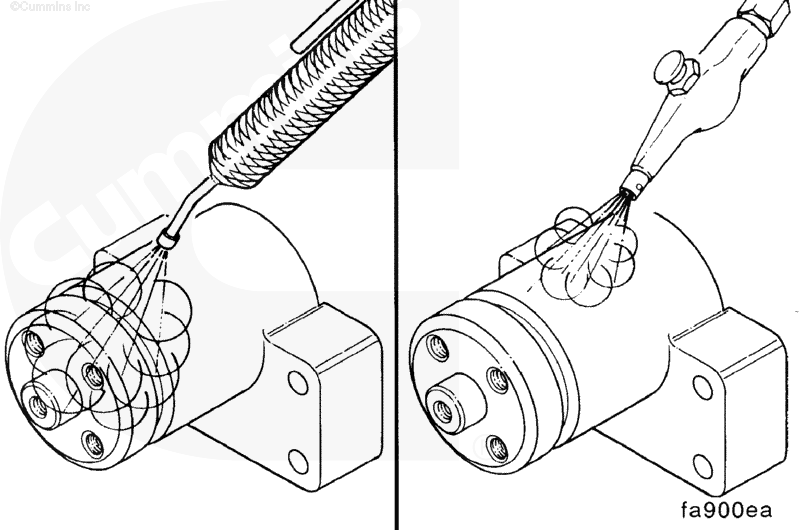

| ПРЕДУПРЕЖДЕНИЕ При очистке паром используйте защитные очки или маску, а также защитную одежду. Горячий пар может вызвать тяжёлую травму. ПРЕДУПРЕЖДЕНИЕ При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам. Очистите паром ступицу вентилятора снаружи. Просушите сжатым воздухом. |  |  | |

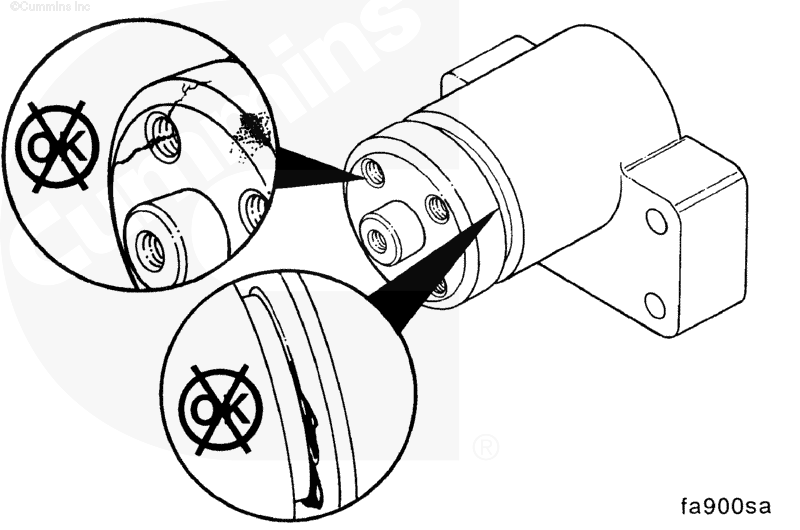

Проверьте ступицу вентилятора на отсутствие признаков нарушения герметичности сальника. Проверьте ступицу вентилятора на отсутствие трещин или других повреждений. Проверьте фаску ступицы вентилятора и рабочую поверхность шкива вентилятора на отсутствие повреждений. Замените ступицу вентилятора при обнаружении повреждений. |  |  | |

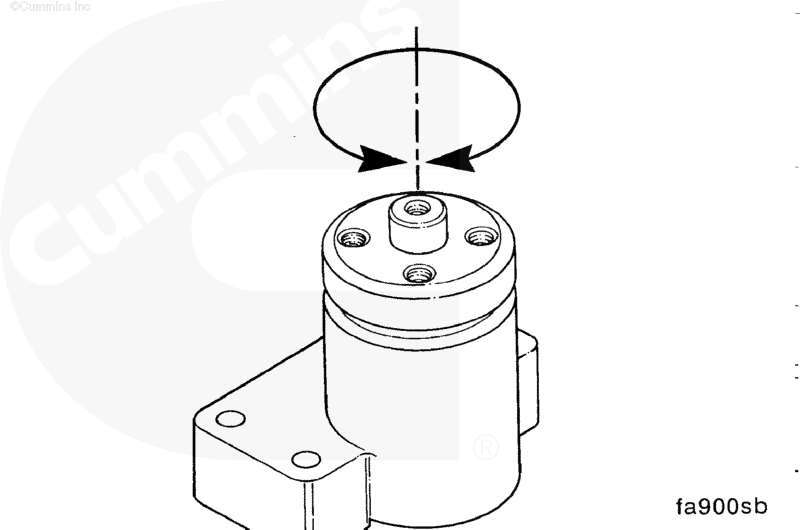

Проверните ступицу вентилятора рукой, чтобы проверить свободу вращения. Ступица вентилятора должна вращаться свободно, без биения или повышенного осевого люфта. |  | ||

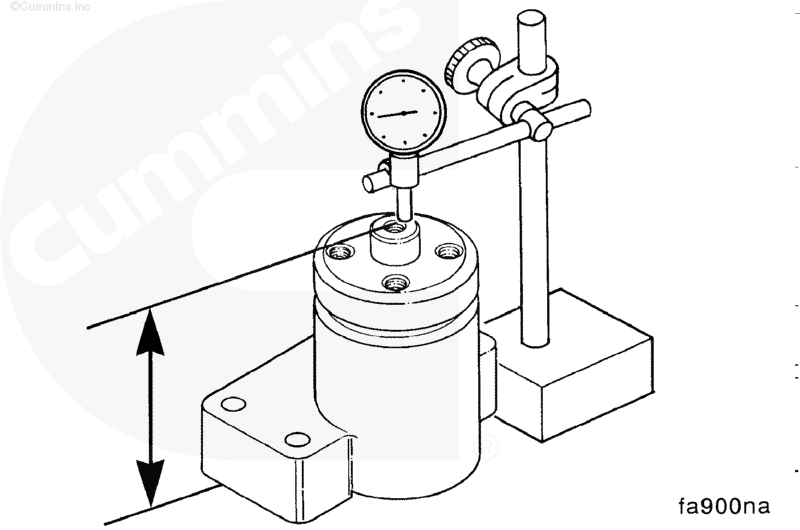

Проверьте подшипник ступицы вентилятора на отсутствие износа. Радиальный и осевой люфт подшипника должен быть минимальным. Замените ступицу вентилятора, если ее осевой люфт превышает 0,15 мм (0,006 дюйма).
ПРИМЕЧАНИЕ: Некоторые узлы ступицы вентилятора допускают восстановление путем замены подшипников и смежных деталей. Перед разборкой ступицы вентилятора проверьте возможность приобретения деталей. | |  | ||||||||||
Установка
Двигатели для автомобилей и промышленных установок
Установите ступицу вентилятора. Момент затяжки: 33 n.m [24 ft-lb] |   | | |
Судовые двигатели
Установите ступицу, закрепив ее 4 болтами. Момент затяжки: 33 n.m [24 ft-lb] Установите шкив ступицы вентилятора и закрепите его 6 болтами. Момент затяжки: 12 n.m [106 in-lb] | | ||
Завершающие операции
Двигатели для автомобилей и промышленных установок
| ПРЕДУПРЕЖДЕНИЕ Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
| | | |
Судовые двигатели
| ПРЕДУПРЕЖДЕНИЕ Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
| | | |
