Поршень и шатун в сборе

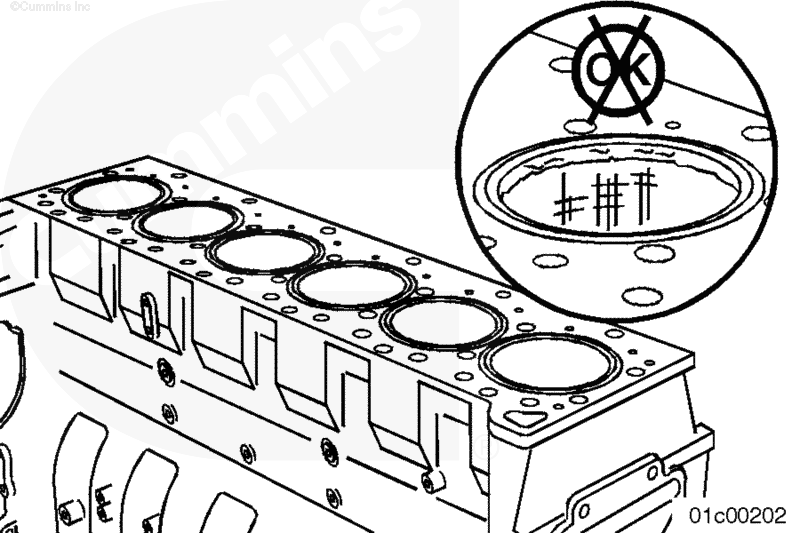

Необходимо очистить блок цилиндров и все детали перед сборкой. Порядок проверки состояния стенок цилиндров описан в Процедуре 001-026.

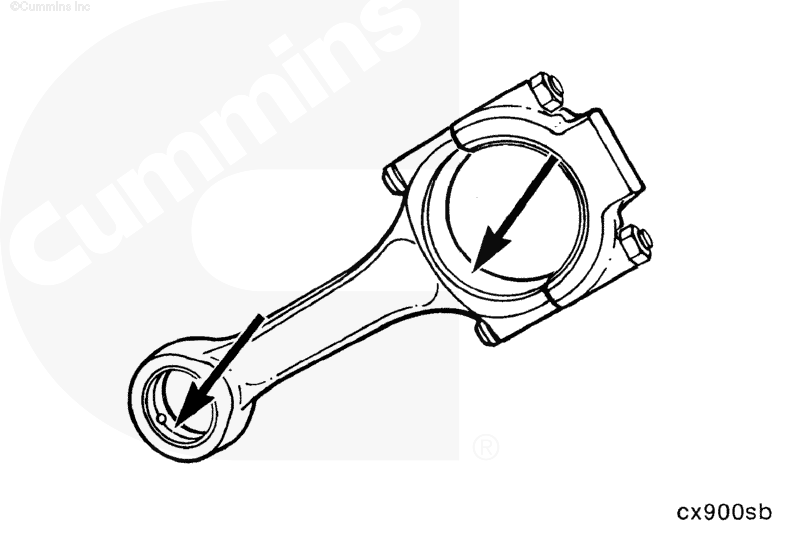

Используйте чистую безворсовую ткань для очистки шатунов и вкладышей.

Если новые вкладыши не используются, обязательно установите на шатуны те же самые вкладыши, которые были с них сняты.

Наличие грязи и посторонних частиц на шатунах и обратной стороне вкладышей не допускается. Не смазывайте обратную сторону вкладышей.

Установите верхний вкладыш подшипника в шатун.

Выступ вкладыша подшипника должен попасть в паз шатуна. Край вкладыша должен быть заподлицо с поверхностью под крышку.

Если на двигателе установлены шатуны с нижней головкой разрывного типа, нижние и верхние вкладыши подшипника не взаимозаменяемы.

ПРИМЕЧАНИЕ: При снятии по любой причине шатунного подшипника, обязательно устанавливайте новый подшипник.

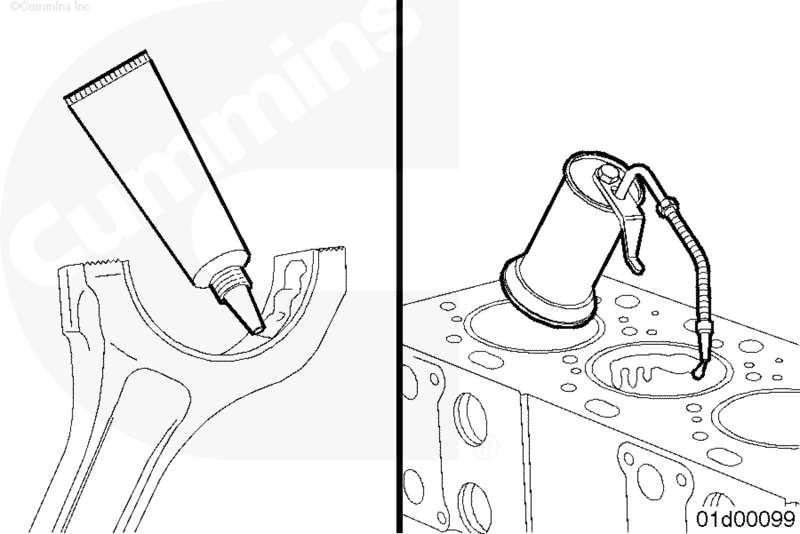

Чистым маслом для сборочных работ, номер по каталогу 3163087, или его аналогом смажьте внутреннюю поверхность вкладыша.

Смажьте чистым маслом 15W-40 стенку цилиндра.

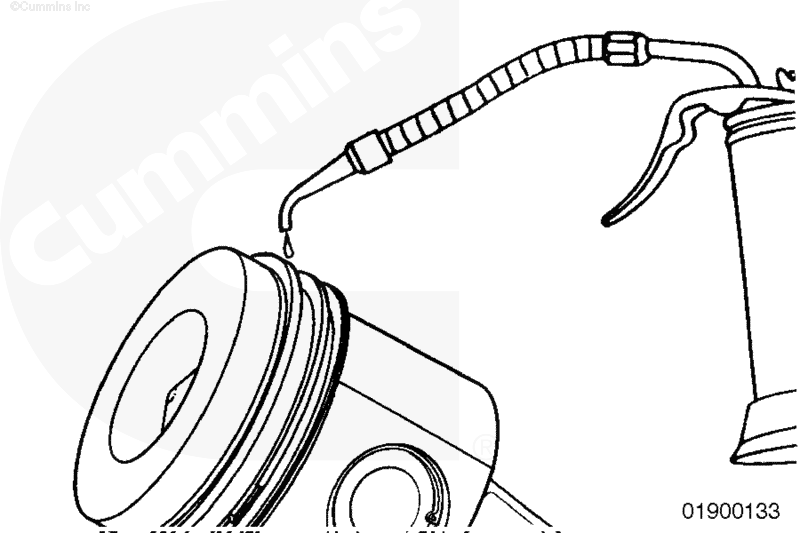

Смажьте кольца и юбки поршней чистым моторным маслом.

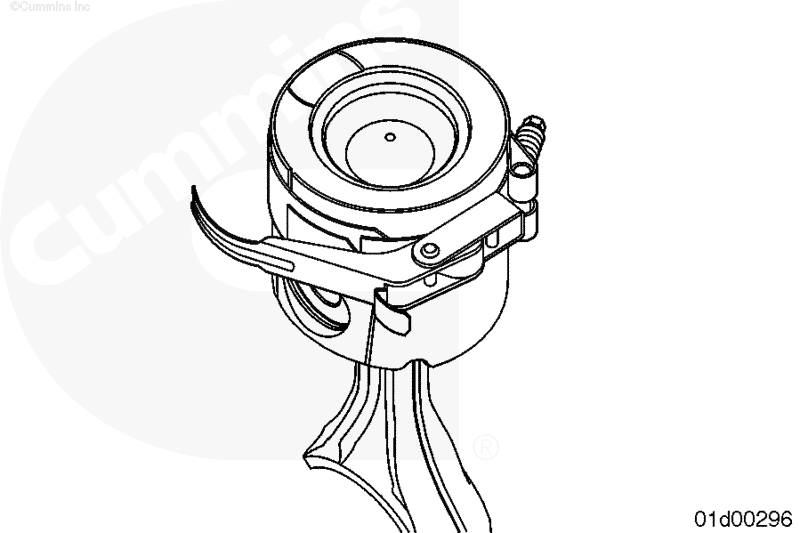

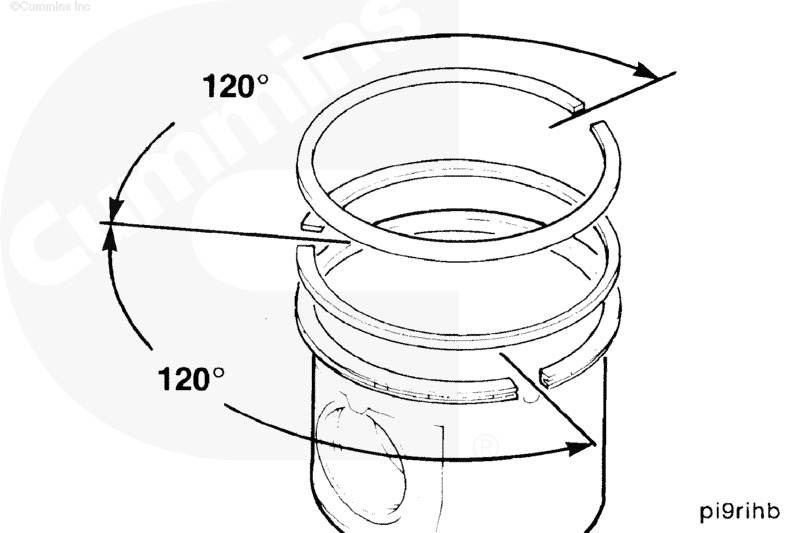

Поверните кольца так, чтобы их замки были расположены так, как показано на рисунке.

Замок каждого кольца не должен находиться напротив поршневого пальца или замков других колец. Неправильное расположение замков колец приведет к нарушению герметичности цилиндра.

На двигателях объемом 3,9 и 5,9 л используйте приспособление для сжатия поршневых колец, номер по каталогу 3164330.

На двигателях объемом 4,5 и 6,7 л используйте приспособление для сжатия поршневых колец, номер по каталогу 4918294.

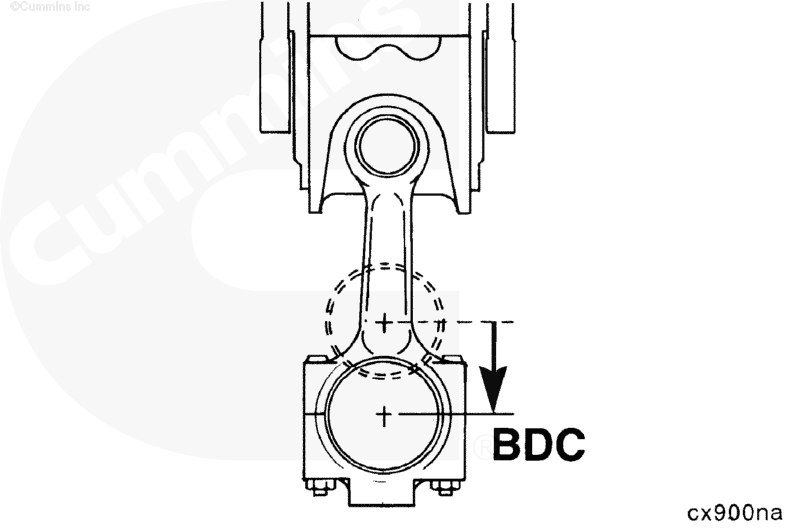

Поверните коленчатый вал так, чтобы соответствующая шатунная шейка оказалась в нижней мертвой точке.

 ВНИМАНИЕ

Нарушение правил выполнения этой операции приведет к значительному повреждению двигателя.

Двигатели объемом 3,9 и 5,9 л

ПРИМЕЧАНИЕ: Обязательно соблюдайте ориентацию поршня в сборе с шатуном при его установке. Ориентация поршней с шатунами отличается для двигателей объемом 4,5 и 6,7 л и для двигателей объемом 3,9 и 5,9 л, описанных в данном руководстве.

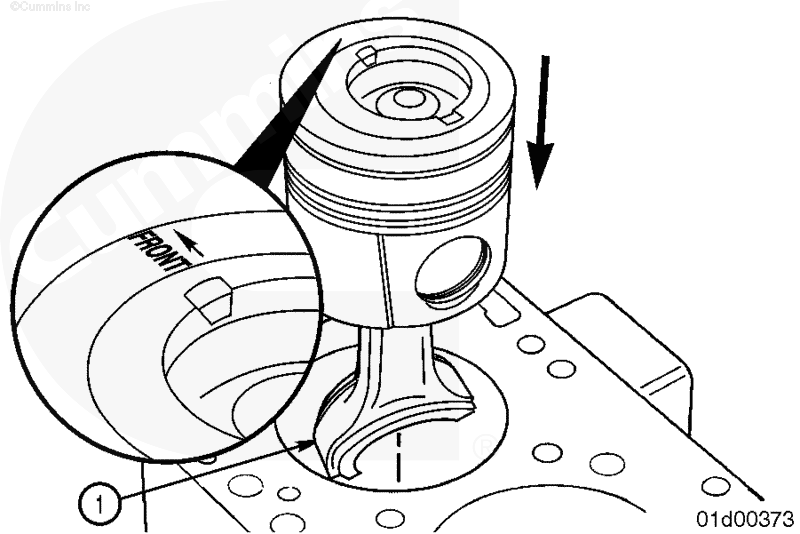

Повернув метку ”Front” (вперед) и/или стрелку на верхней поверхности поршня в направлении передней части двигателя, вставьте шатун в цилиндр до контакта приспособления для сжатия поршневых колец с верхней поверхностью блока цилиндров.

Длинная сторона шатуна (1) должна находиться со стороны впускного коллектора. Если это не так, проверьте правильность сборки поршня с шатуном.

 ВНИМАНИЕ

Нарушение правил выполнения этой операции приведет к значительному повреждению двигателя.

Двигатели объемом 4,5 и 6,7 л

ПРИМЕЧАНИЕ: Обязательно соблюдайте ориентацию поршня в сборе с шатуном при его установке. Ориентация поршней с шатунами отличается для двигателей объемом 4,5 и 6,7 л и для двигателей объемом 3,9 и 5,9 л, описанных в данном руководстве.

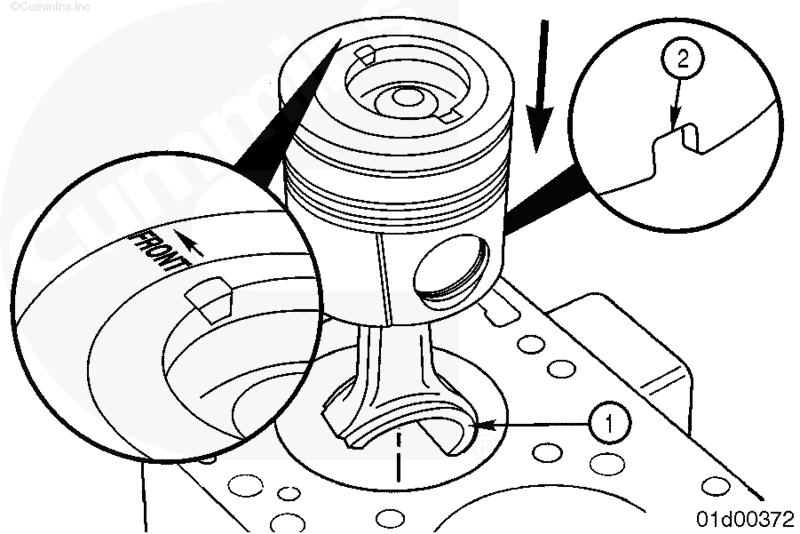

Повернув метку ”Front” (вперед) и/или стрелку на верхней поверхности поршня в направлении передней части двигателя, вставьте шатун в цилиндр до контакта приспособления для сжатия поршневых колец с верхней поверхностью блока цилиндров.

Длинная сторона шатуна (1) и паз (2) в юбке должны находиться со стороны выпускного коллектора. Если это не так, проверьте правильность сборки поршня с шатуном.

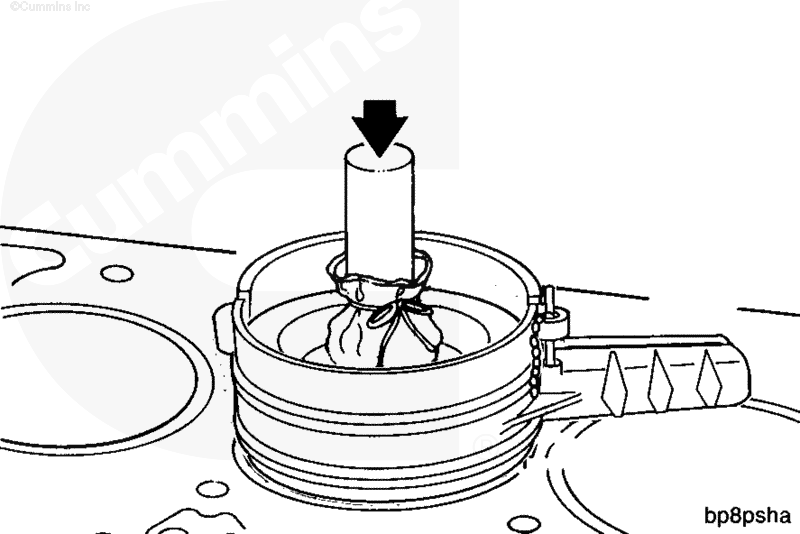

Прижмите приспособление для сжатия поршневых колец к блоку цилиндров.

Протолкните поршень через приспособление в цилиндр.

Перемещайте поршень до тех пор, пока верхнее кольцо полностью не войдет в цилиндр.

ПРИМЕЧАНИЕ: Если поршень не перемещается свободно, снимите его и проверьте наличие разрушенных или поврежденных колец.

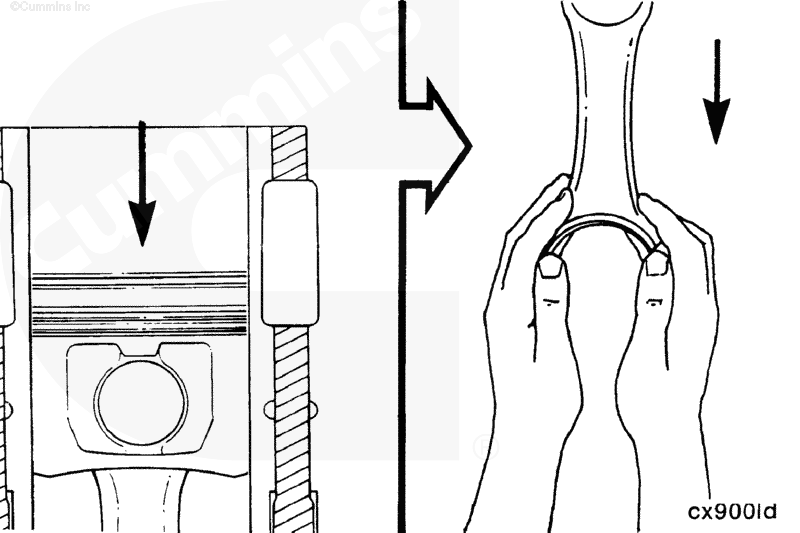

Осторожно протолкните поршень в цилиндр, направляя шатун к шатунной шейке.

ПРИМЕЧАНИЕ: Если новые вкладыши не используются, обязательно установите на шатуны те же самые вкладыши, которые были с них сняты.

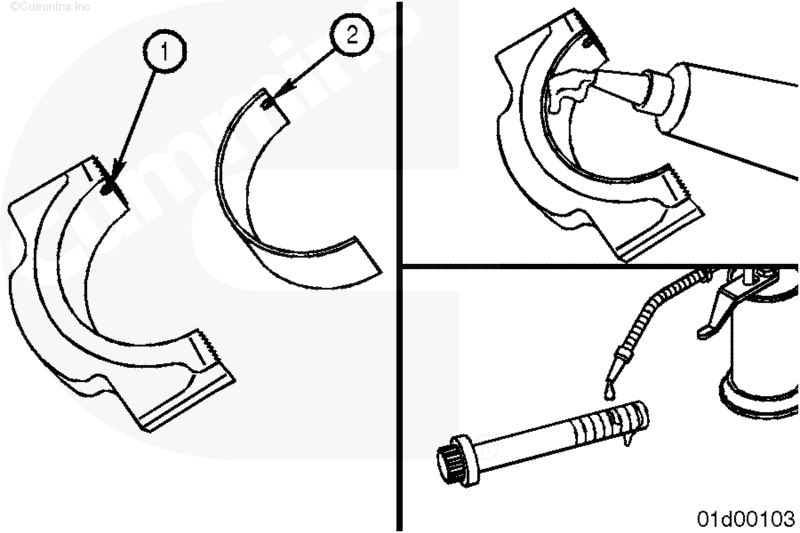

Установите вкладыш в крышку шатуна.

Выступ (2) вкладыша должен попасть в паз (1) крышки.

Маслом для сборочных работ, номер по каталогу 3163087, или его аналогом смажьте внутреннюю поверхность вкладыша.

Чистым маслом 15W-40 смажьте резьбу и нижнюю поверхность головок болтов шатуна.

 ВНИМАНИЕ

Если на двигателе установлены шатуны с нижней головкой разрывного типа, проявляйте осторожность при снятии крышки во избежание повреждения контактных поверхностей шатуна или крышки. При повреждении контактных поверхностей в зоне разрыва обязательно замените шатун и его крышку для снижения вероятности повреждения двигателя.

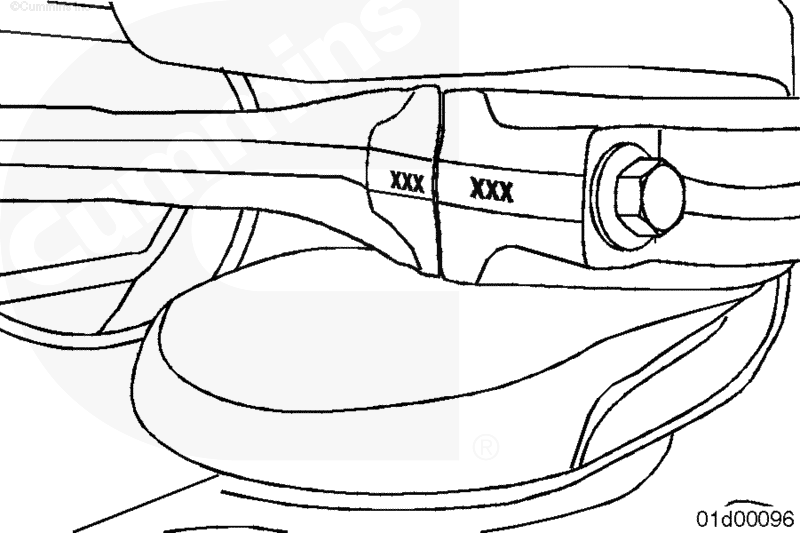

Номера на шатуне и крышке должны быть одинаковые, поршень должен быть установлен в соответствующий цилиндр. Номера на шатуне и крышке должны находиться с одной стороны шатуна для уменьшения вероятности повреждения двигателя во время его работы.

Установите крышку и болты шатуна.

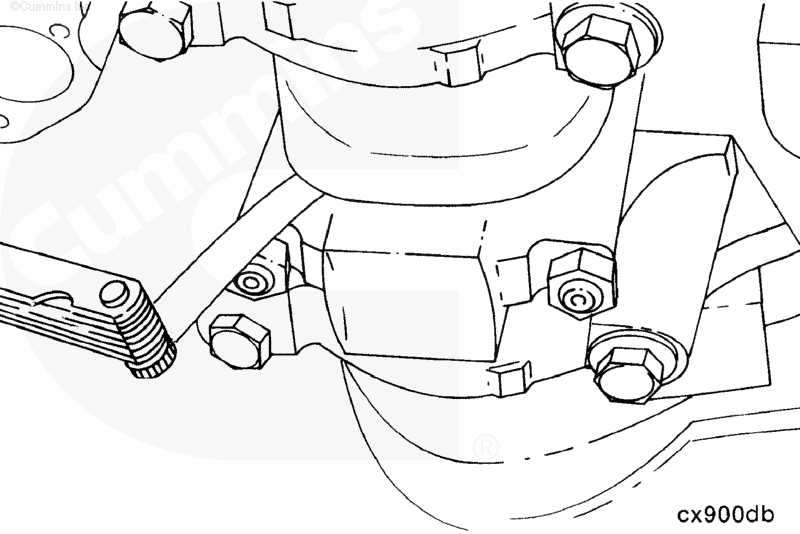

С помощью маркированной головки и динамометрического ключа,

используя метод поворота болта на определенный угол в конце затяжки, попеременно затяните болты шатуна.

Не измеряйте зазор между крышкой шатуна и коленчатым валом.

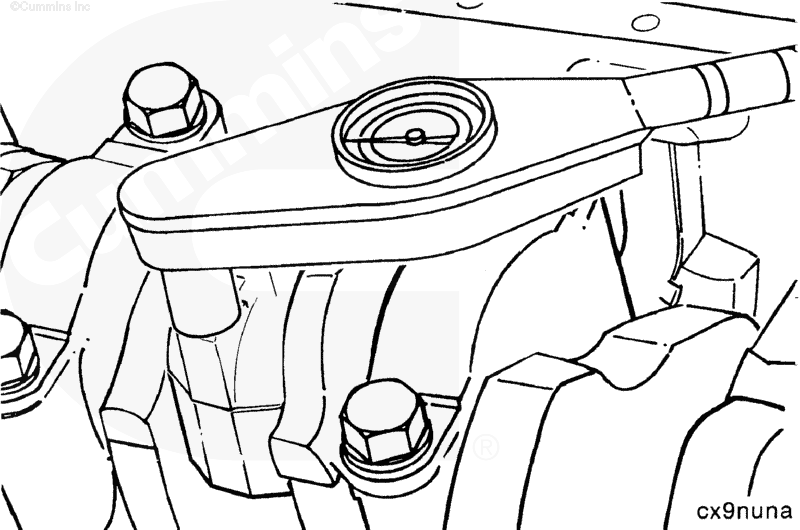

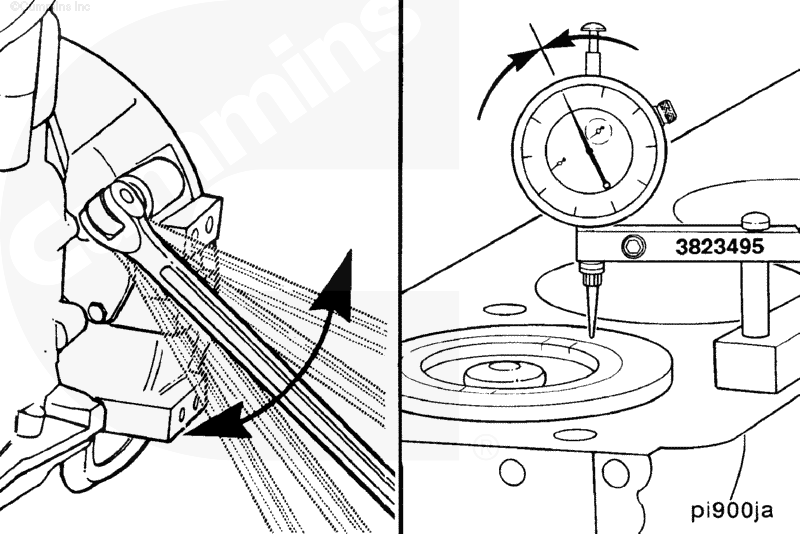

Измерьте боковой зазор между шатуном и кривошипом коленчатого вала.

Измерьте выступание поршня над верхней поверхностью блока цилиндров.

ПРИМЕЧАНИЕ: Эта операция необходима только после ремонта или замены поршня, коленчатого вала, шатуна или блока цилиндров.

На двигателях объемом 3,9 и 5,9 л используйте Процедуру 002-021 для определения требуемой размерной группы прокладки головки цилиндров.

На двигателях объемом 4,5 и 6,7 л измерьте выступание поршня глубиномером, номер по каталогу 3823495. Поршни и прокладки разных размерных групп здесь не применяются.

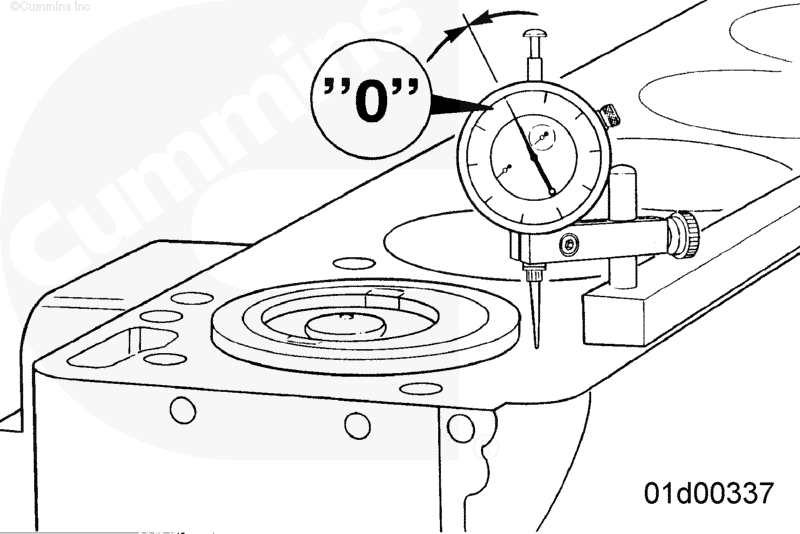

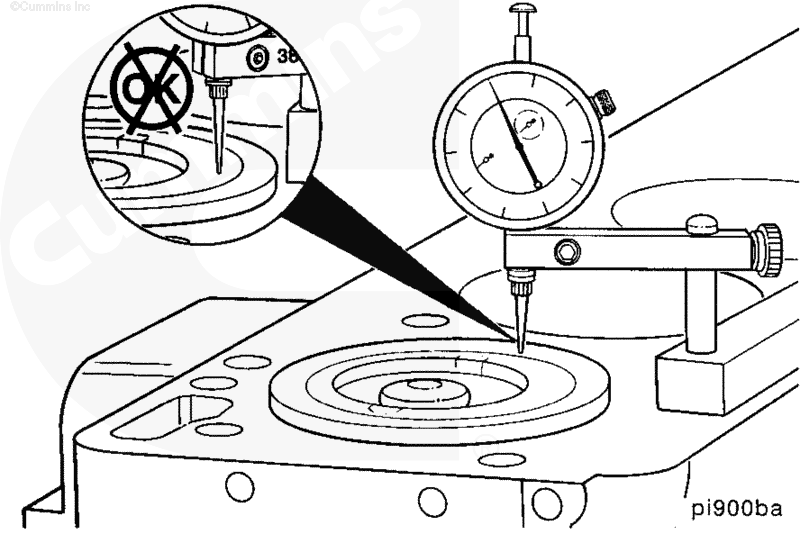

Установите циферблатный индикатор на верхнюю поверхность блока цилиндров и выставите его на ноль.

Установите циферблатный индикатор непосредственно над поршневым пальцем, чтобы исключить погрешность измерения из-за поворота поршня на поршневом пальце. Не устанавливайте кончик индикатора на поверхность с гальваническим покрытием.

Проверните коленчатый вал так, чтобы поршень оказался в верхней мертвой точке. Поворачивая коленчатый вал в разные стороны, определите максимальное показание индикатора. Запишите результаты измерения.

Если высота выступания поршня не соответствует норме, проверьте правильность подбора установленных деталей и/или обработки верхней поверхности блока цилиндров. См. Процедуру 001-026.

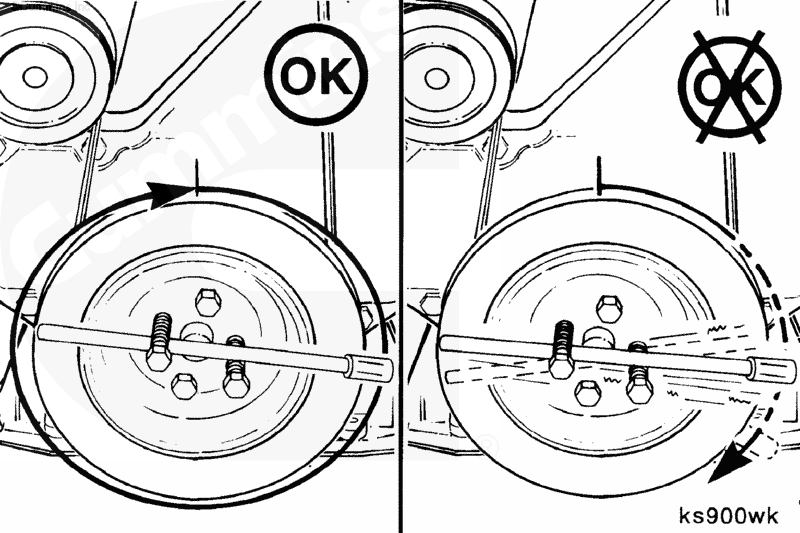

Проверьте свободное вращение коленчатого вала после установки крышек шатунов. Если коленчатый вал не вращается свободно, проверьте, как установлены шатунные подшипники, и их размер.
