Форсунки охлаждения поршней

 ВНИМАНИЕ

Не используйте молоток при установке форсунок охлаждения поршней. Прилагайте только усилие руки. Молотком можно повредить детали.

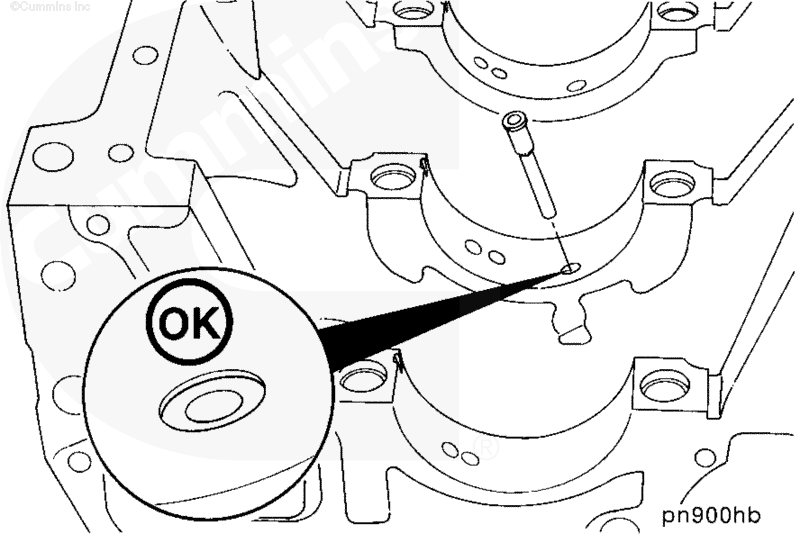

Вдавите форсунку охлаждения поршня или заглушку рукой на свое место.

Испольуйте выколотку с плоским концом для того, чтобы утопить форсунку или заглушку в углубление.

ПРИМЕЧАНИЕ: В блоках цилиндров с форсунками, установленными в постелях коренных подшипников, могут быть выполнены также отверстия под форсунки охлаждения поршней трубчатого типа. В таком случае в эти отверстия вставляются болты. Если они были сняты, действуйте в соответствии с порядком установки форсунок трубчатого типа, приведенным ниже в данной процедуре.

 ВНИМАНИЕ

Небольшая деформация форсунок оклаждения поршня может привести к серьезному повреждению двигателя. Замените форсунки охлаждения поршней, если они оказались повреждены или погнуты при сборке или разборке.

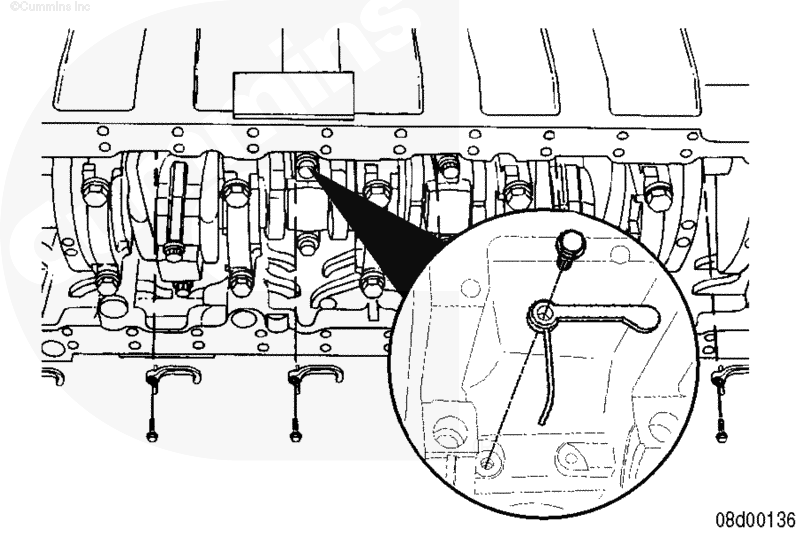

Установите форсунки охлаждения поршней и/или болты (по одной детали за один раз), проворачивая коленчатый вал для обеспечения необходимого доступа.

Для установки болта и/или форсунки используйте гаечный ключ с удлинителем.

ПРИМЕЧАНИЕ: Направляющий штифт на форсунке трубчатого типа должен войти в отверстие блока цилиндров, обеспечивающее точное положение форсунки.

Затяните болт.
