Выходной патрубок компрессора турбонагнетателя

Эта процедура описывает порядок снятия, очистки, проверки состояния и установки выходного патрбка компрессора турбонагнетателя. Существует много вариантов исполнения этого патрубка на двигателяхISB/QSB/ISB^e, поэтому иллюстрации могут неточно отображать патрубок, установленный на конкретном двигателе. Вместе с тем, порядок снятия, очистки, проверки состояния и установки различных вариантов исполнения выходного патрубка компрессора турбонагнетателя одинаков.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи.

Очистите выходной патрубок компрессора турбонагнетателя снаружи чистой тканью, полностью удалив грязь, которая может попасть во впускную систему при снятии трубопроводов наддувочного воздуха.

Отсоедините трубопроводы наддувочного воздуха от выходного патрубка компрессора турбонагнетателя. См. Процедуру 010-019.

Ослабьте затяжку хомута крепления выходного патрубка компрессора к турбонагнетателю.

Снимите выходной патрубок и уплотнение, не уроните уплотнение или любой посторонний предмет внутрь турбонагнетателя.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

Очистите выходной патрубок компрессора турбонагнетателя растворителем и просушите сжатым воздухом.

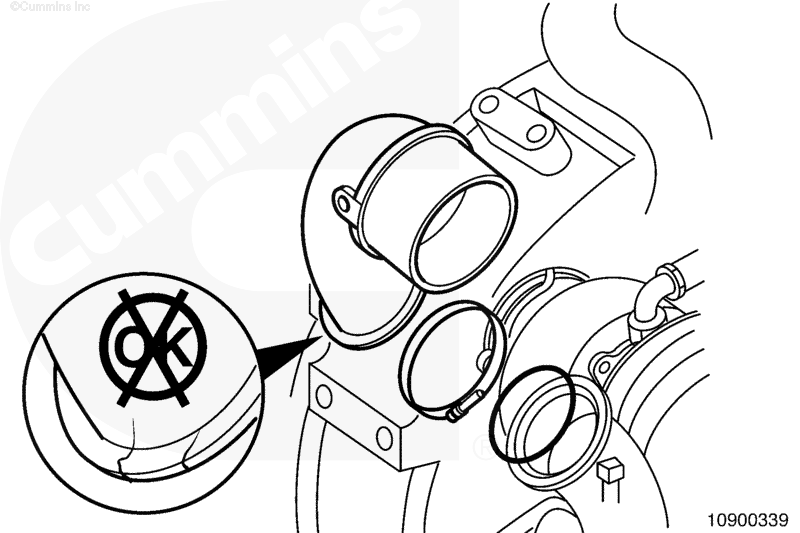

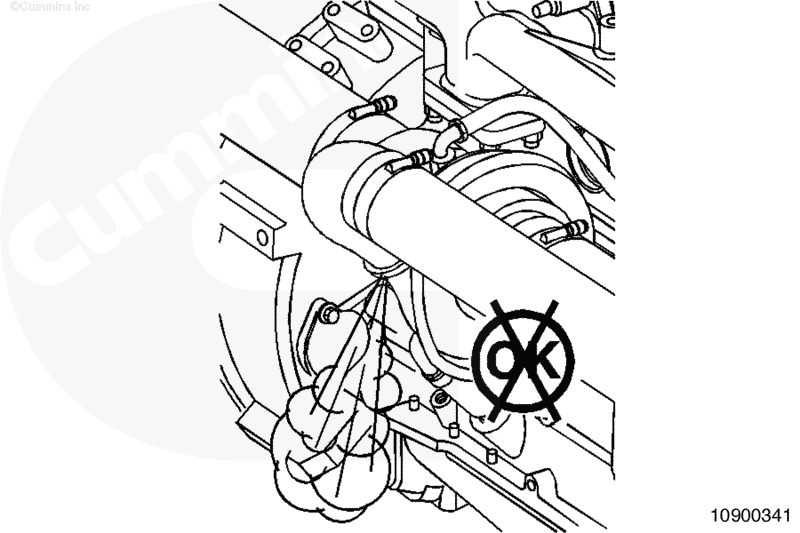

Проверьте выходной патрубок компрессора турбонагнетателя на отсутствие трещин, повреждений или повышенного износа. При необходимости замените.

Отправьте уплотнительное кольцо на утилизацию, оно не подлежит повторному использованию.

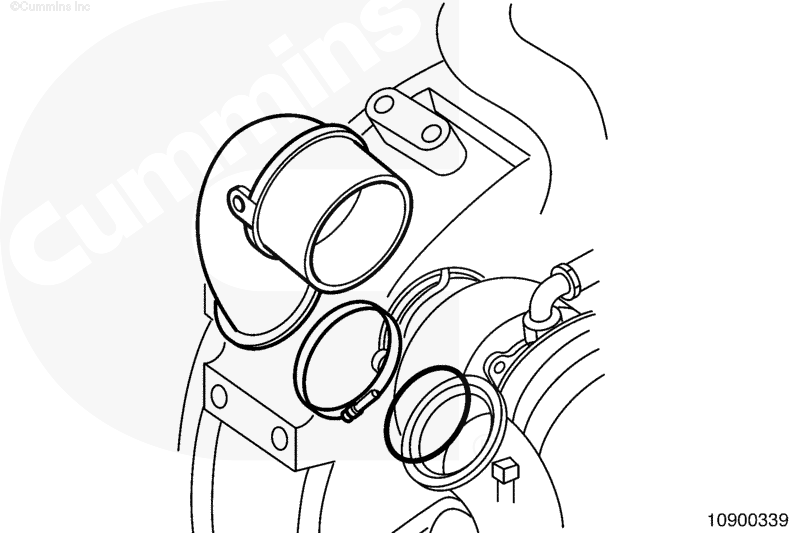

Установите выходной патрубок компрессора турбонагнетателя и новое уплотнительное кольцо.

Установите новое уплотнительное кольцо.

Установите хомут и затяните его болт с нормативным моментом затяжки.

Подсоедините трубопроводы наддувочного воздуха к выходному патрубку компрессора турбонагнетателя. См. Процедуру 010-019. Используйте нормативный момент затяжки болта хомута, указанный в Руководстве по обслуживанию, диагностике и ремонту комплектного оборудования.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Подключите аккумуляторные батареи.

Запустите двигатель и выведите его на номинальную частоту вращения. Проверьте мыльной водой герметичность всех мест соединения выходного патрубка компрессора турбонагнетателя.
