Шатуны

Данный ознакомительный раздел поможет идентифицировать различные типы шатунов двигателей ISB и правильно ориентировать их при установке. Эта информация важна, поскольку некоторые шатуны не маркируются номером по каталогу, что затрудняет их идентификацию. Кроме того, в данном разделе рассматриваются вопросы совместимости шатунов с различными номерами по каталогу при проведении ремонта.

В двигателях серии В шатуны различного типа устанавливаются с различной ориентацией, что зависит от того, на каком заводе и в какое время двигатель был изготовлен. В общем случае шатуны должны устанавливаться в той же ориентации, в какой они находились до снятия. В определенных обстоятельствах данный ознакомительный раздел может использоваться в качестве справочника.

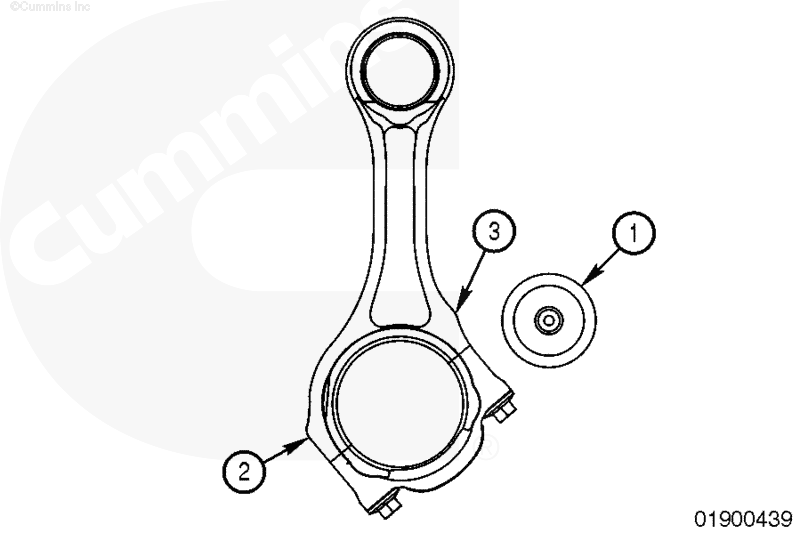

Ниже приводится информация относительно типов и ориентации шатунов, предназначенных для двигателей Cummins® серии B объемом 3,9 л (4-цилиндровых) и 5,9 л (6-цилиндровых). На рисунках шатун и распределительный вал (1) показаны с передней стороны двигателя. Отверстия под болты крепления шатунов помогают определить ориентацию шатуна относительно распределительного вала. Один конец шатуна снабжен сквозным отверстием (2), в то время как на другом его конце имеется глухое отверстие (3). Сквозное отверстие просверливается в шатуне насквозь. Глухое отверстие надсверливается в шатуне и не имеет выхода. Шатун может устанавливаться в двух ориентациях: Сквозным отверстием (2) в сторону распределительного вала Глухим отверстием (3) в сторону распределительного вала

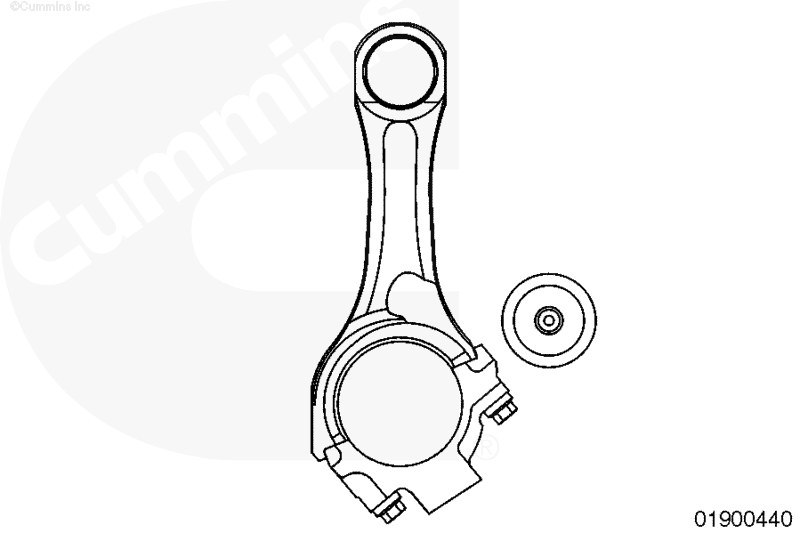

Номер шатуна по каталогу: 3942581 (показано 3942581) Блок цилиндров: ISB CM550, ISB CM850 Тяга шатуна: Обработанное Отверстие цилиндра: 102 мм (4,015 дюйма) Ход цилиндра: 120 мм (4,724 дюйма) Ориентация: Глухое отверстие направлено в сторону распределительного вала

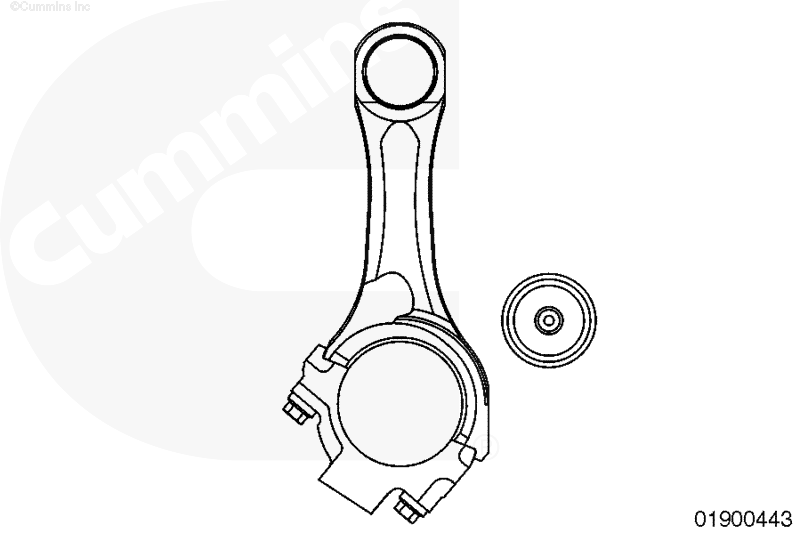

Номер шатуна по каталогу: 3954658, 3971212, 4891176, 4935880, 4943979, 4989163, 5257364 (показан шатун 3954658) Блок цилиндров: ISB CM850 Тяга шатуна: Имеющее трещины Отверстие цилиндра: 102 мм (4,015 дюйма) Ход цилиндра: 120 мм (4,724 дюйма) Ориентация: Глухое отверстие направлено в сторону распределительного вала

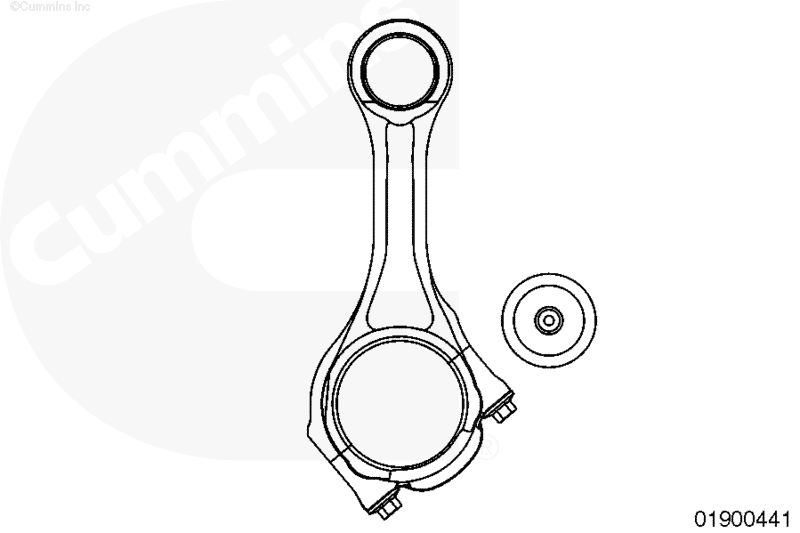

Номер шатуна по каталогу: 3954658, 3971212, 4891176, 4935880, 4943979, 4989163, 5257364 (показан шатун 3954658) Блок цилиндров: ISB CM850 Тяга шатуна: Имеющее трещины Отверстие цилиндра: 102 мм (4,015 дюйма) Ход цилиндра: 120 мм (4,724 дюйма) Ориентация: Сквозное отверстие направлено в сторону распределительного вала

Ниже приводится информация относительно типов и ориентации шатунов, предназначенных для двигателей Cummins® серии B объемом 4,5 л (4-цилиндровых) и 6,7 л (6-цилиндровых). На рисунках шатун и распределительный вал (1) показаны с передней стороны двигателя. Отверстия под болты крепления шатунов помогают определить ориентацию шатуна относительно распределительного вала. Один конец шатуна снабжен сквозным отверстием (2), в то время как на другом его конце имеется глухое отверстие (3). Сквозное отверстие просверливается в шатуне насквозь. Глухое отверстие надсверливается в шатуне и не имеет выхода. Шатун может устанавливаться в двух ориентациях: Сквозным отверстием (2) в сторону распределительного вала Глухим отверстием (3) в сторону распределительного вала

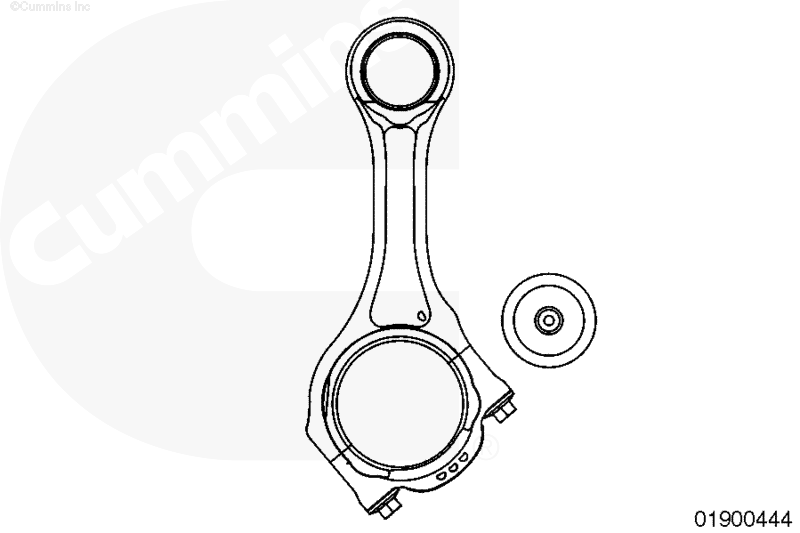

Номер шатуна по каталогу: 3942581 (показано 3942581) Блок цилиндров: ISB 4.5, ISB 6.7 Тяга шатуна: Обработанное Отверстие цилиндра: 107 мм (4,212 дюйма) Ход цилиндра: 124 мм (4,881 дюйма) Ориентация: Сквозное отверстие направлено в сторону распределительного вала

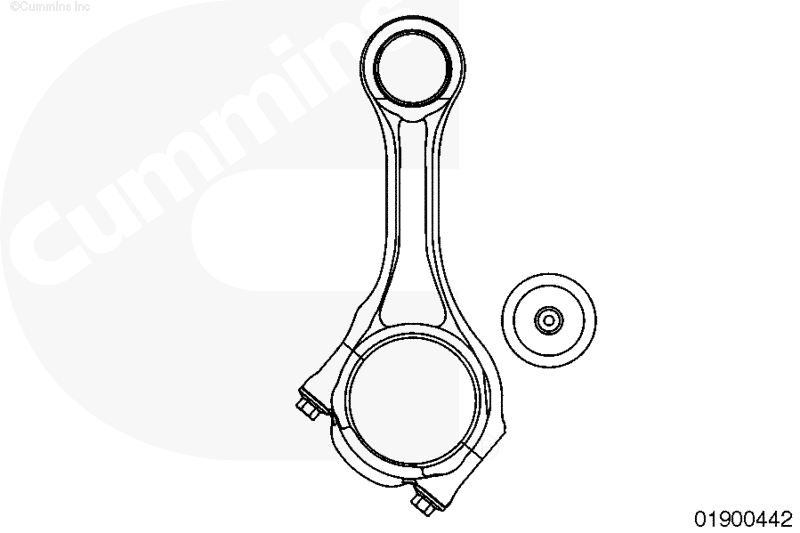

Номер шатуна по каталогу: 3954658, 3971212, 4891176, 4935880, 4943979, 4989163, 5257364 (показан шатун 4943979) Блок цилиндров: ISB 4.5, ISB 6.7 Тяга шатуна: Имеющее трещины Отверстие цилиндра: 107 мм (4,212 дюйма) Ход цилиндра: 124 мм (4,881 дюйма) Ориентация: Глухое отверстие направлено в сторону распределительного вала

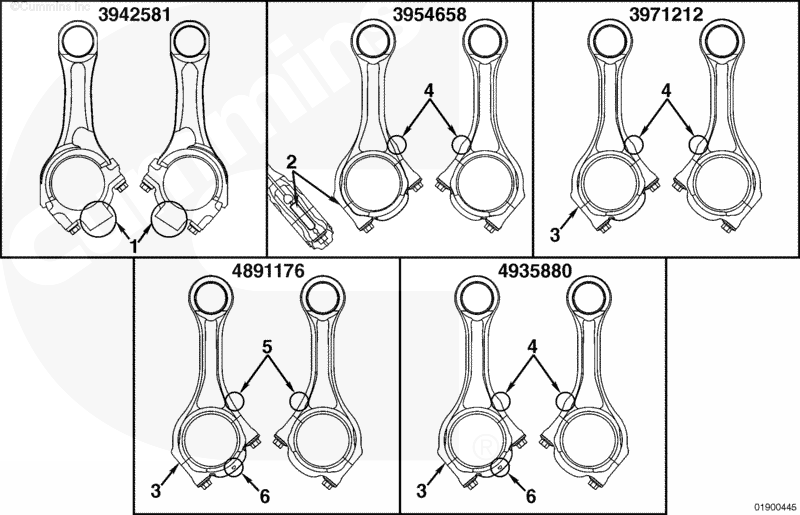

Используйте следующие рисунки для идентификации шатунов двигателей объемом 3,9 л, 4,5 л, 5,9 л и 6,7 л (6-цилиндровых).

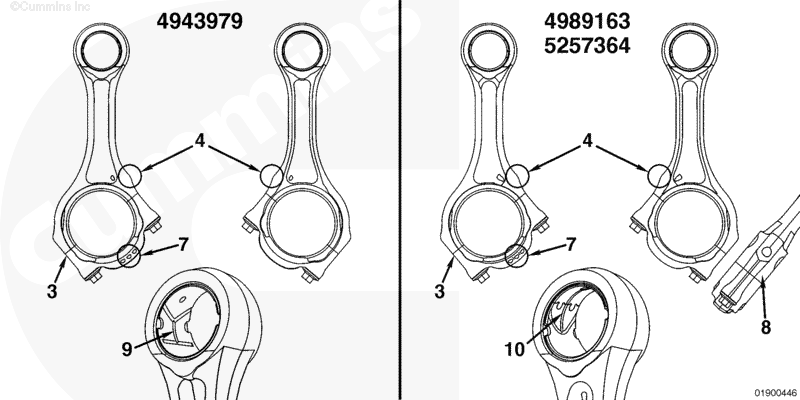

Характеристики шатуна

Характеристики шатуна

1. Балансировочный механизм
2. Обработанная поверхность
3. Необработанная поверхность
4. Вмятина или вздутие
5. Гладкая поверхность
6. Отдельная выемка
7. Три выемки
8. "TA LF" или "7364"
9. Масляные канавки в содержащем свинец вкладыше (номер по каталогу 4891178)
10. Масляные канавки в не содержащем свинец вкладышах, номера по каталогу 4983518 и 5257363. (Эти вкладыши не подлежат обслуживанию)

Из-за разницы масс, что приводит к вибрации двигателя, необходимо предусмотреть специальные меры при использовании в одном двигателе комбинации из различных шатунов.

• В двигателях, изготовленных до 1 января 2010 г., с шатунами (номера по каталогу 4935880, 4943979, 4989163 и 5257364): эти шатуны могут комбинироваться только друг с другом.
• В двигателях, изготовленных после 1 января 2010 г., с шатунами (номера по каталогу 4989163 и 5257364): эти шатуны могут комбинироваться только друг с другом.
• Шатуны (номера по каталогу 3954658 и 3971212) могут комбинироваться только друг с другом.
• Шатун (номера по каталогу 4891176) не должен комбинироваться ни с каким другим шатуном.
• Шатун (номера по каталогу 3942581) не должен комбинироваться ни с каким другим шатуном.
