Толкатель

Для снятия толкателей с двигателя необходимо предварительно снять распределительный вал. Перед началом работы по данной процедуре обратитесь к Процедуре 001-008.

ПРИМЕЧАНИЕ: Некоторые приведенные здесь иллюстрации относятся к двигателям с задними распределительными шестернями. Вместе с тем, операции по снятию и установке деталей для двигателей с передними и задними распределительными шестернями не отличаются.

После снятия распределительного вала снимите толкатели с нижней стороны двигателя.

Пометьте положение толкателей во время их снятия. При повторном использовании толкатели следует устанавливать на прежние места при сборке двигателя.

Используйте специальный комплект приспособлений, номер по каталогу 3822513, для снятия толкателей.

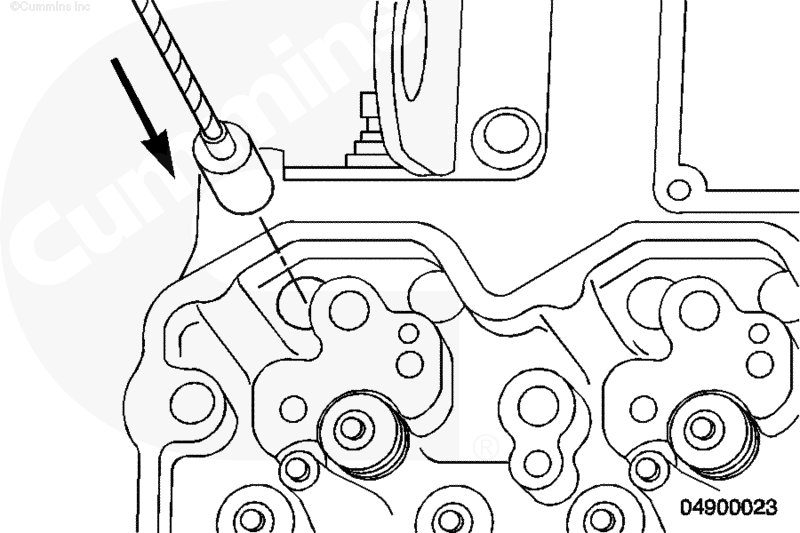

Вставьте деревянный штифт в каждый толкатель. Для этого может потребоваться молоток с неметаллической головкой.

ПРИМЕЧАНИЕ: Если штифты установлены правильно, с помощью них можно вытащить толкатели вверх, для чего потребуется приложить значительное усилие.

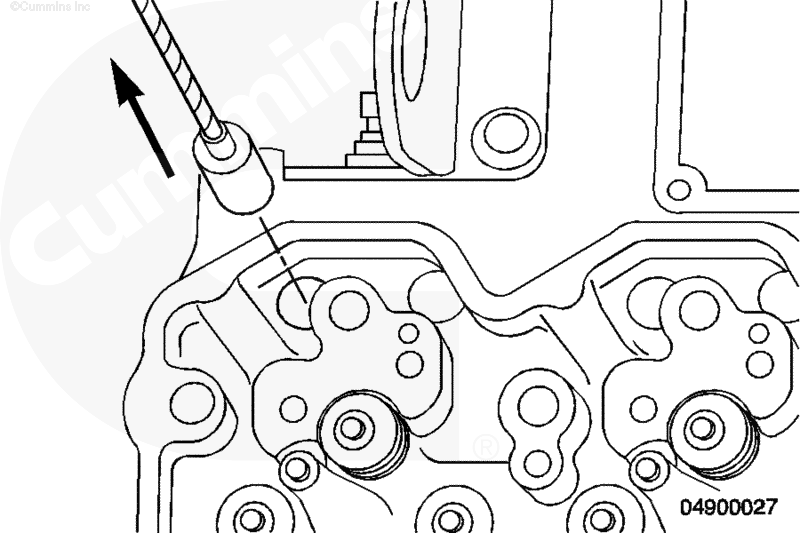

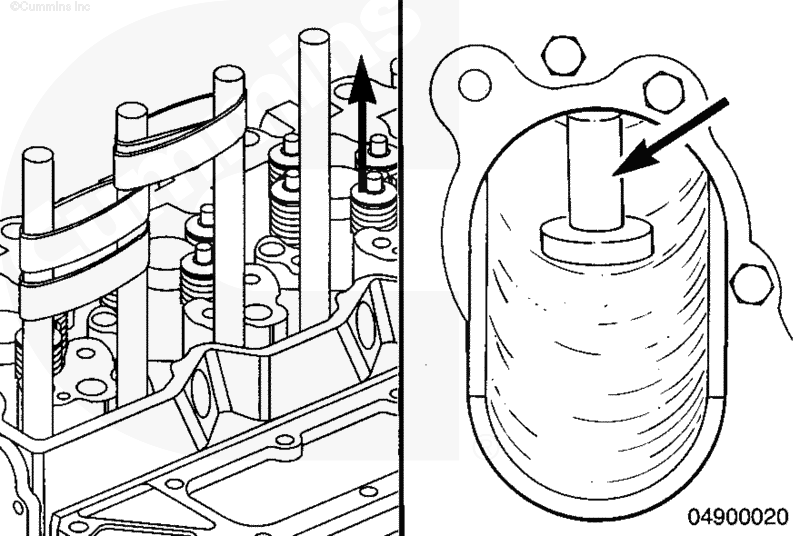

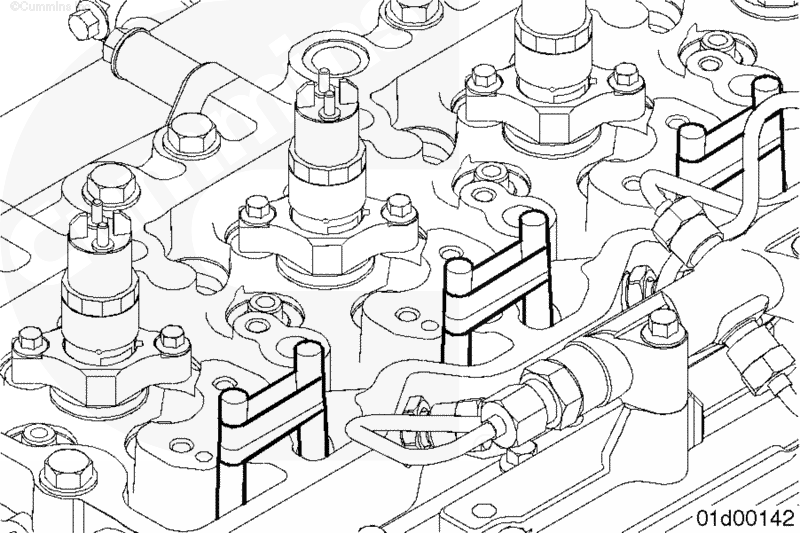

Потяните каждый толкатель вверх, пока он не коснется блока цилиндров. Стяните резиновой лентой пару стержней. Это удержит толкатели над распределительным валом.

Снимите распределительный вал. См. Процедуру 001-008.

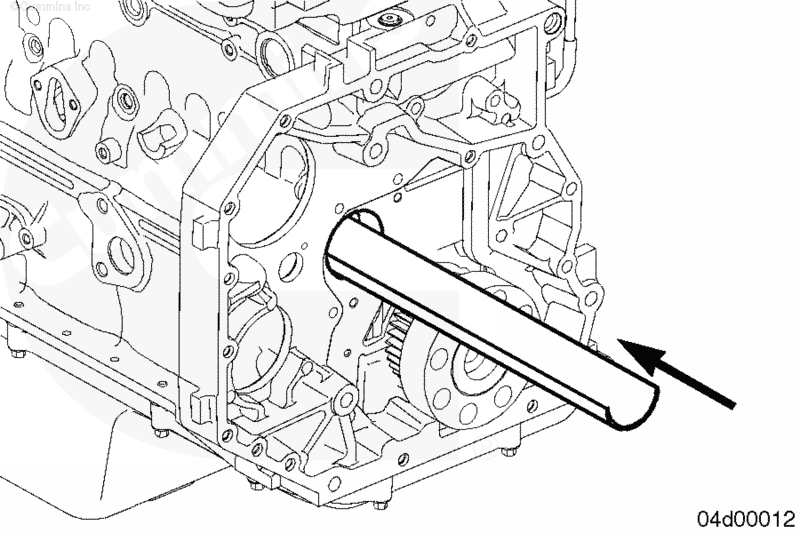

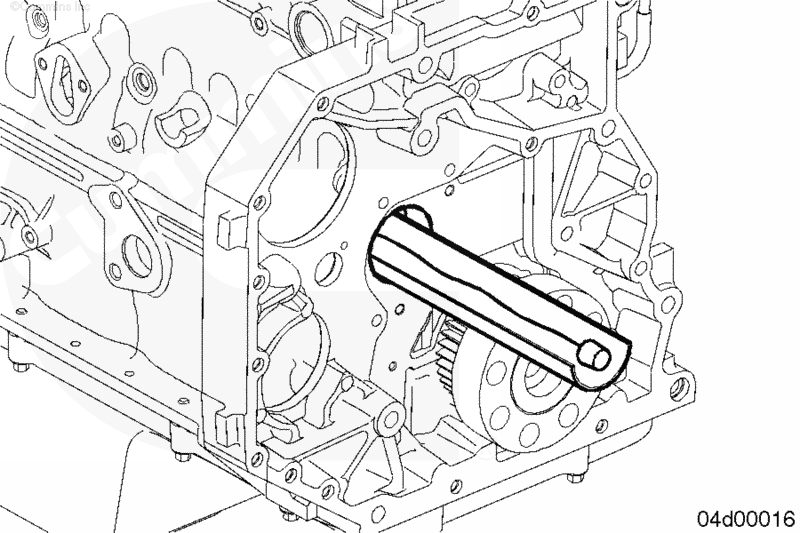

Вставьте желоб из комплекта приспособлений для замены толкателей (номер по каталогу 3822513) на всю длину отверстия под распределительный вал.

ПРИМЕЧАНИЕ: Убедитесь в том, что толкатель точно упадет в желоб при снятии деревянного штифта.

Снимайте толкатели только по одному.

Пометьте положение толкателей во время их снятия. Обязательно установите толкатели на прежние места при сборке двигателя.

Снимите резиновую ленту с двух смежных толкателей.

Закрепите резиновой лентой тот толкатель, который не будет сниматься.

ПРИМЕЧАНИЕ: Когда толкатель упадет в желоб, он, скорее всего, перевернется на бок. Если же этого не произойдет, слегка потрясите желоб, чтобы толкатель упал на бок перед тем, как его вынуть.

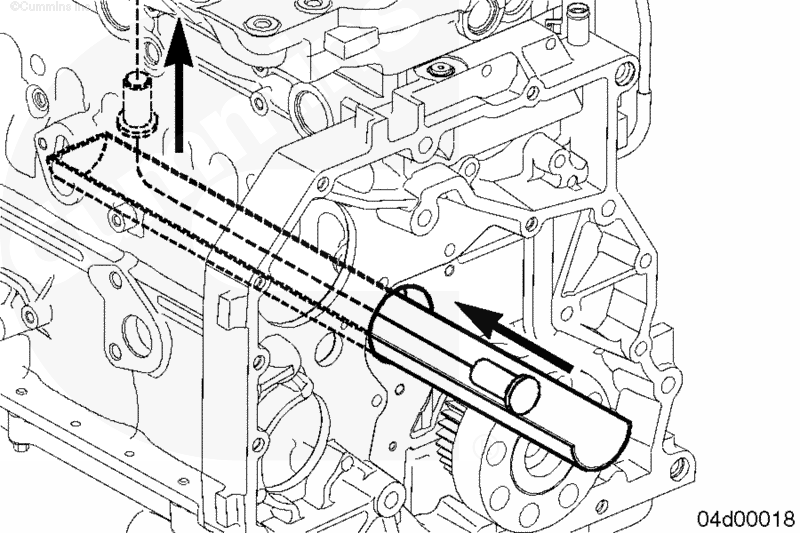

Вытащите деревянный штифт из отверстия толкателя так, чтобы толкатель упал в желоб.

Проявляйте особую осторожность, чтобы не сбросить толкатель с желоба.

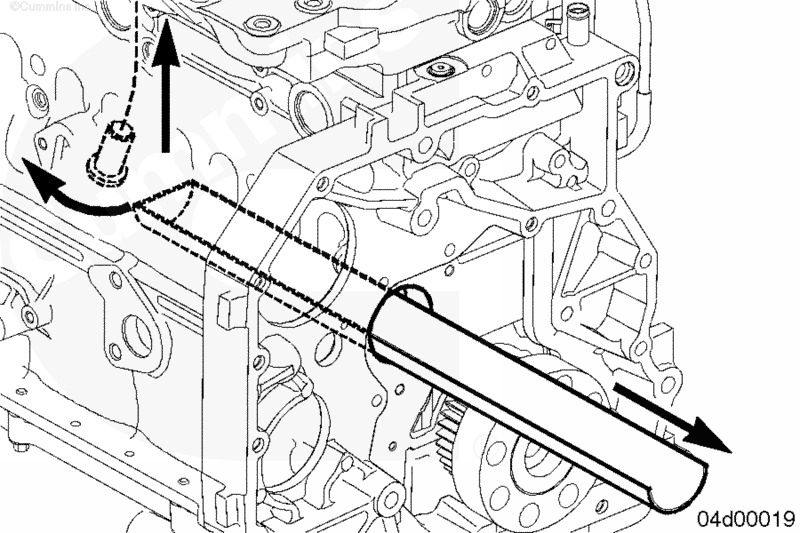

Аккуратно вытяните желоб с толкателем из отверстия под распределительный вал и снимите толкатель. Повторите эти операции для снятия всех толкателей.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

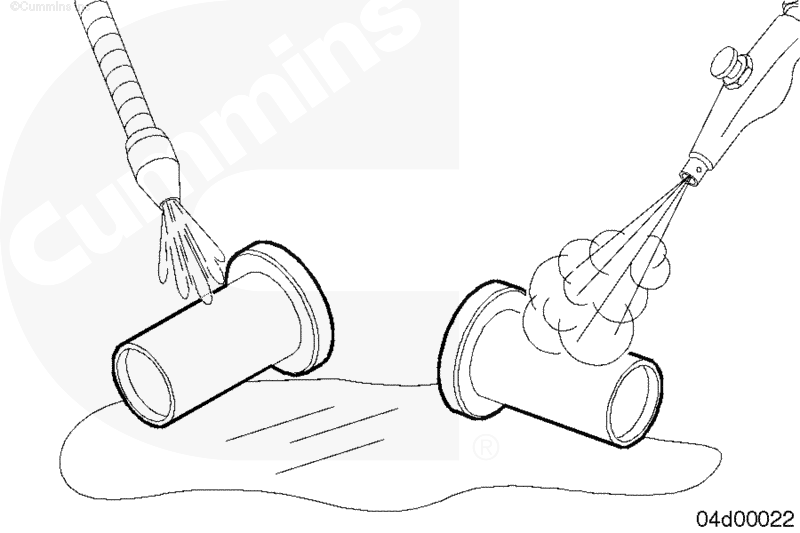

Очистите толкатели растворителем.

Проверьте гнездо, шток и торец толкателя на отсутствие повышенного износа, трещин и прочих повреждений.

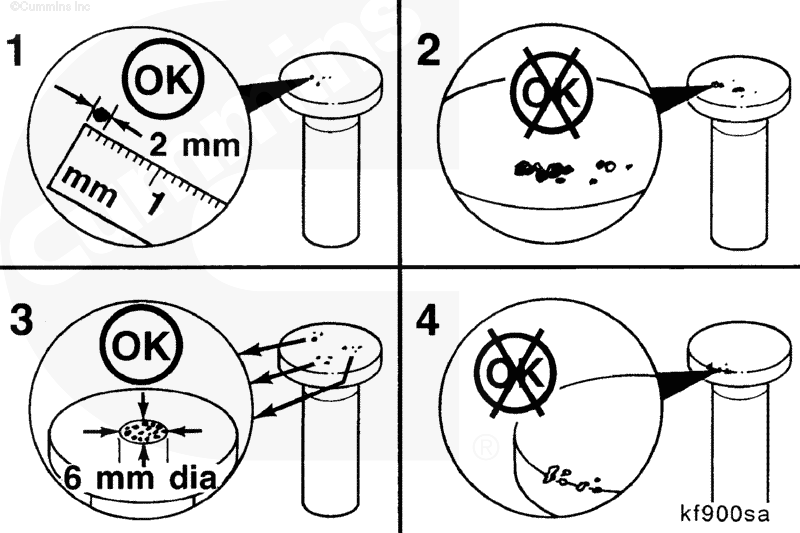

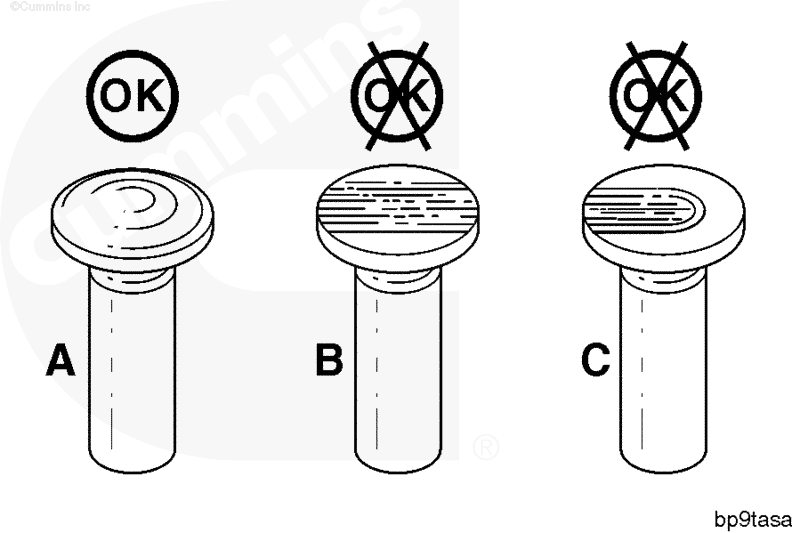

1. Поверхность контакта в норме (преувеличено)
2. Неравномерный контакт - не подлежит повторному использованию.
3. Неравномерный контакт - не подлежит повторному использованию.

Раковины на торце толкателя являются допустимыми.

Размер допустимых раковин определяется следующими критериями.

• Размер отдельной раковины не должен превышать 2 мм (0,079 дюйма).
• Цепочки раковин не допускаются.
• Сумма диаметров отдельных раковин не должна превышать 6 мм (0,236 дюйма) или 4% поверхности торца толкателя.
• Наличие раковин на кромках контактной поверхности толкателя не допускается.

Рекомендации по повторному использованию с иллюстрациями приведены в Бюллетене по обслуживанию 3666475 "Рекомендации по повторному использованию распределительных валов и толкателей".

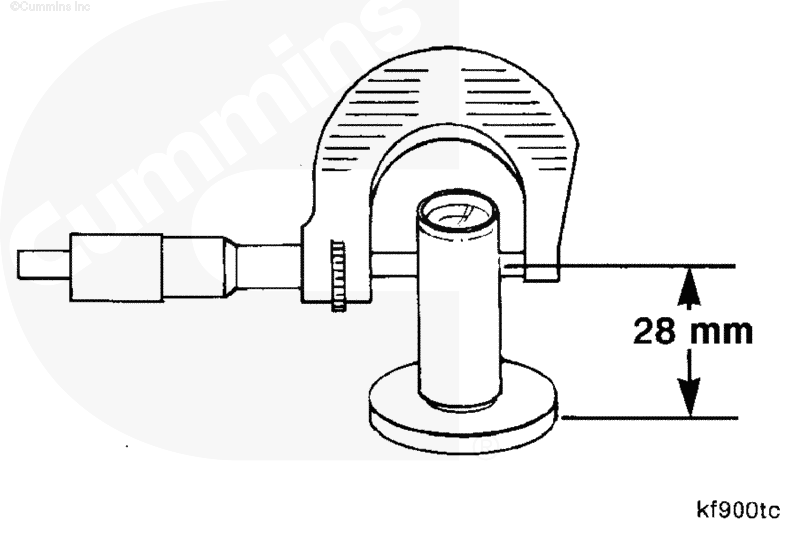

Измерьте диаметр стержня толкателя.

Если диаметр стержня толкателя не соответствует норме, замените толкатель. Проверьте отверстие под толкатель на отсуствие износа. См. Процедуру 001-026.

Вставьте желоб из комплекта приспособлений для замены толкателей (номер по каталогу 3822513) на всю длину отверстия под распределительный вал.

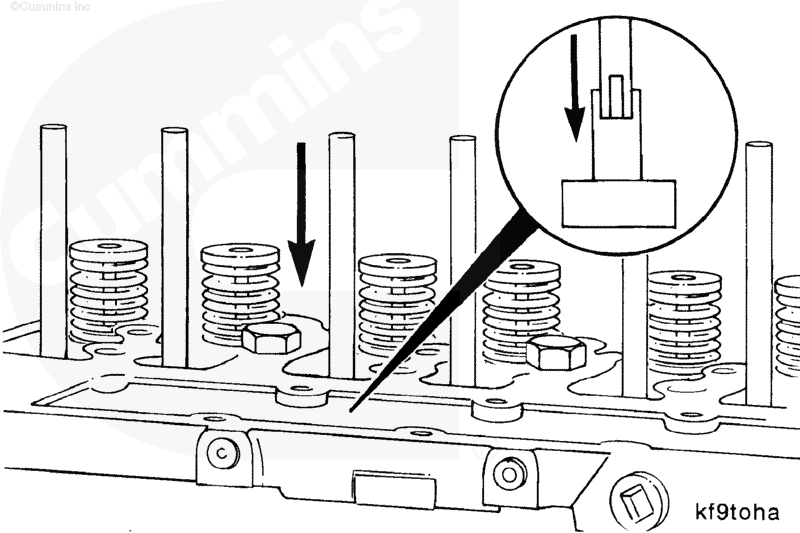

Опустите установочное приспособление и сам толкатель в желоб через отверстия под штангу толкателя.

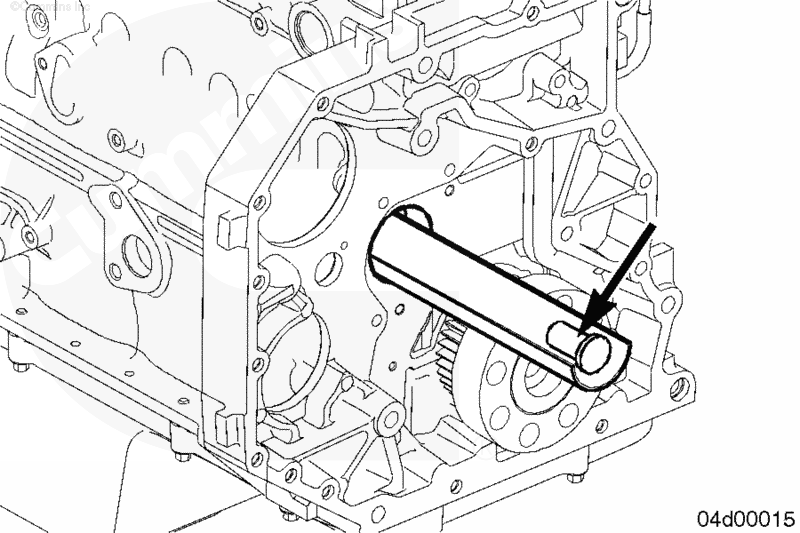

Вытяните установочное приспособление через отверстие под распределительный вал, аккуратно подаая внутрь желоб с передней стороны двигателя. Ограничитель на заднем конце желоба будет удерживать его снаружибольшую часть времени.

Нанесите на толкатели смазку для сборочных работ (номер по каталогу 3163087) или ее аналог.

Для упрощения снятия установочного приспособления после установки толкателя несколько раз вставьте его в толкатель и извлеките из него перед установкой толкателей.

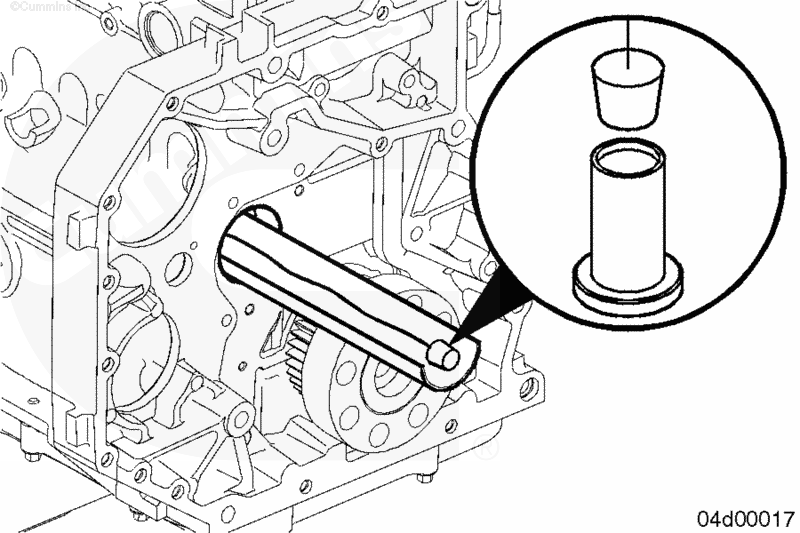

Вставьте установочное приспособление в толкатель.

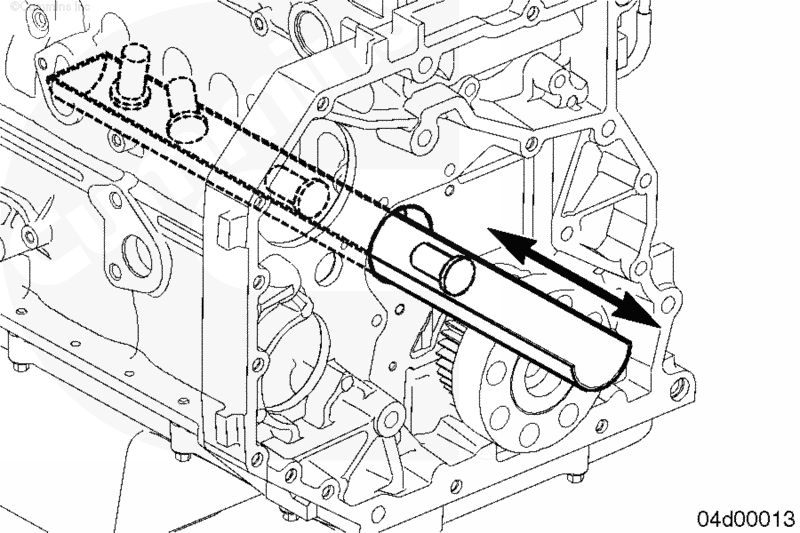

Вставьте желоб в отверстие под распределительный вал.

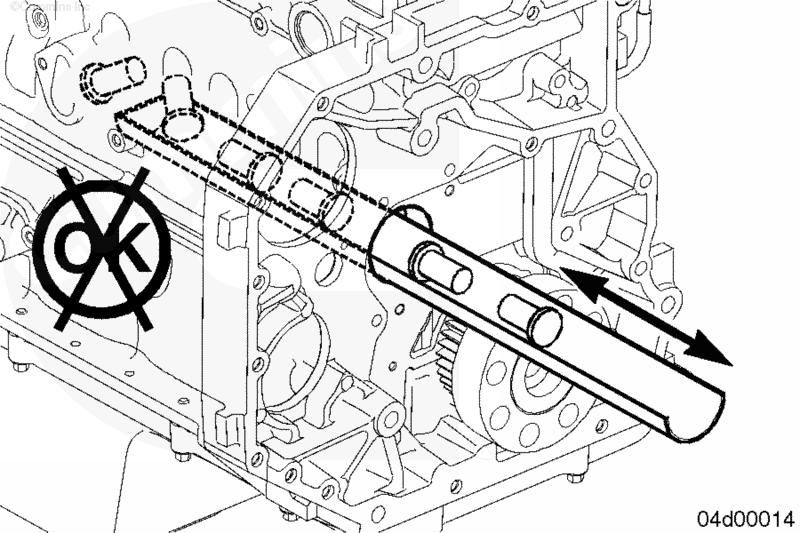

Втяните приспособление с толкателем через отверстие под распределительный вал в отверстие под толкатель.

Если не удается повернуть толкатель, лежащий на желобе, вверх в направлении отверстия под толкатель, вытяните желоб настолько, чтобы толкатель упал с него, приняв вертикальное положение.

Втяните толкатель вверх в отверстие.

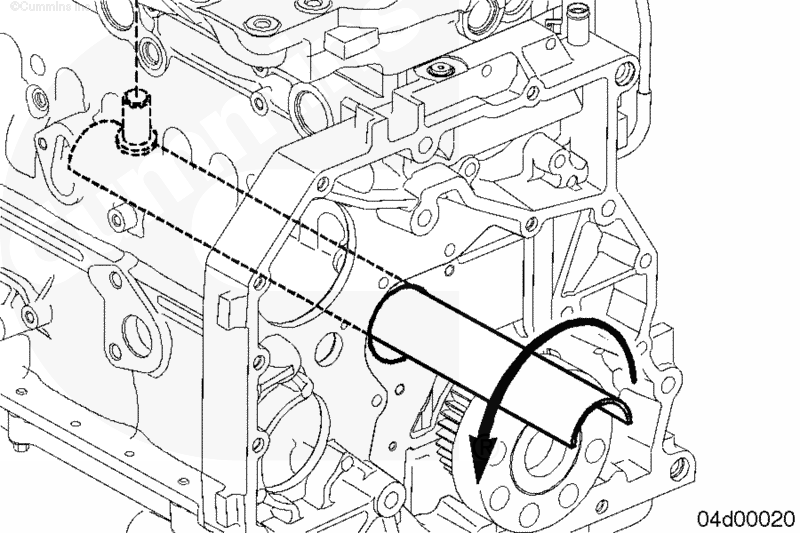

После того как толкатель будет втянут в отверстие, протлкните желоб назад в отверстие под распределительный вал и поверните его на пол-оборота. Повернутый днищем вверх желоб будет служить опорой толкателю.

Извлеките установочное приспособление из толкателя.

Вставьте деревянный штифт в верхнюю часть толкателя.

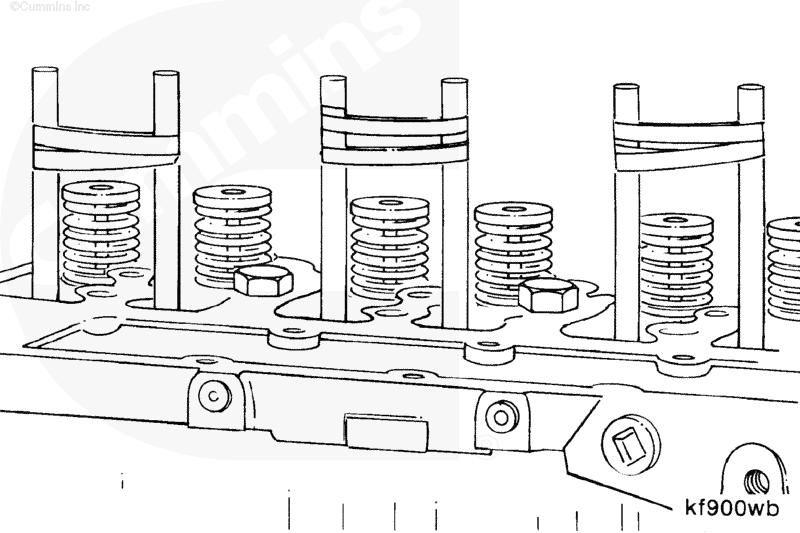

Стяните деревянные штифты резиновыми лентами попарно для фиксации толкателей.

Повторите эти операции для установки всех толкателей.

Установите распределительный вал. См. Процедуру 001-008.
