Клапан системы рециркуляции отработавших газов

 ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Исключите доступ к ней детей и домашних животных. Если она не предназначена для повторного использования, отправьте её на утилизацию в соответствии с местным природоохранным законодательством.

Выполните следующие операции по разборке:

• Отсоедините электрические разъемы от клапана системы рециркуляции отработавших газов.
• Слейте охлаждающую жидкость. См. Процедуру 008-018.
• Подсоедините магистрали подачи и слива охлаждающей жидкости к клапану системы рециркуляции отработавших газов. См. Процедуру 011-030.
• Установите магистраль датчика давления в выпускной системе. См. Процедуру 011-027.

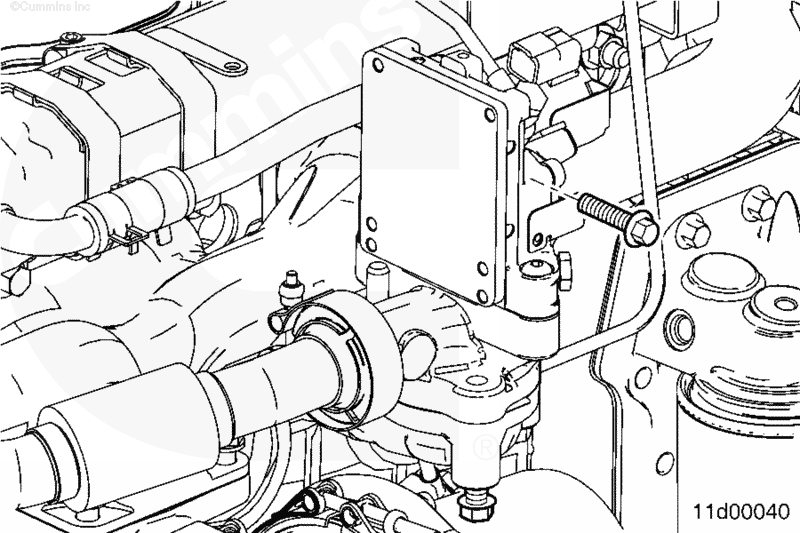

Снимите ленточный хомут крепления соединительной трубки охладителя системы рециркуляции отработавших газов к клапану этой системы.

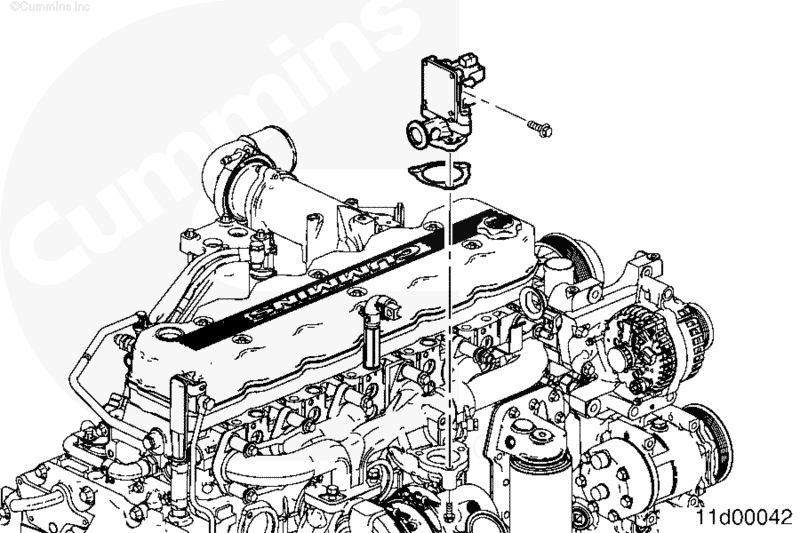

Снимите 4 болта, прокладку и клапан системы рециркуляции отработавших газов с выпускного коллектора.

Отправьте прокладку на утилизацию.

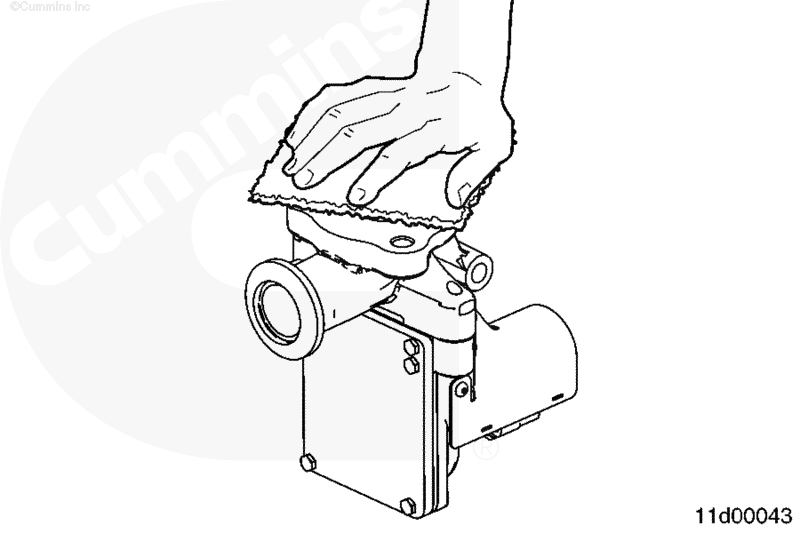

Очистите фланец и опорные поверхности клапана системы рециркуляции отработавших газов абразивным бруском Scotch-Brite™.

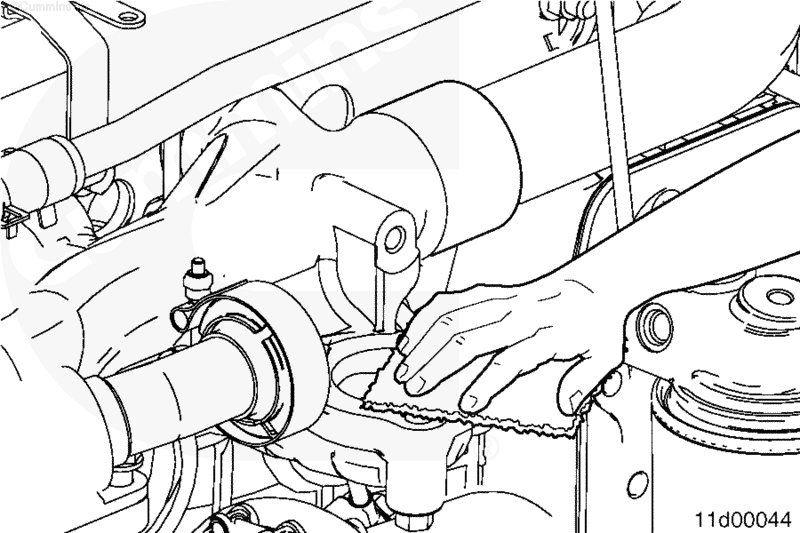

Очистите выпускной коллектор абразивным бруском Scotch-Brite™.

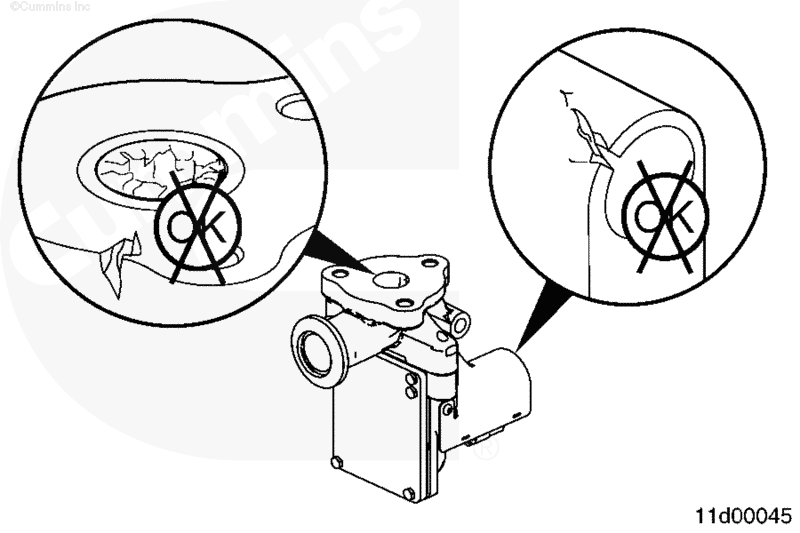

Проверьте клапан системы рециркуляции отработавших газов на отсутствие трещин, утечек, коррозии, засорения и посторонних частиц.

Проверьте трубку подачи отработавших газов на отсутствие трещин, коррозии и засорения.

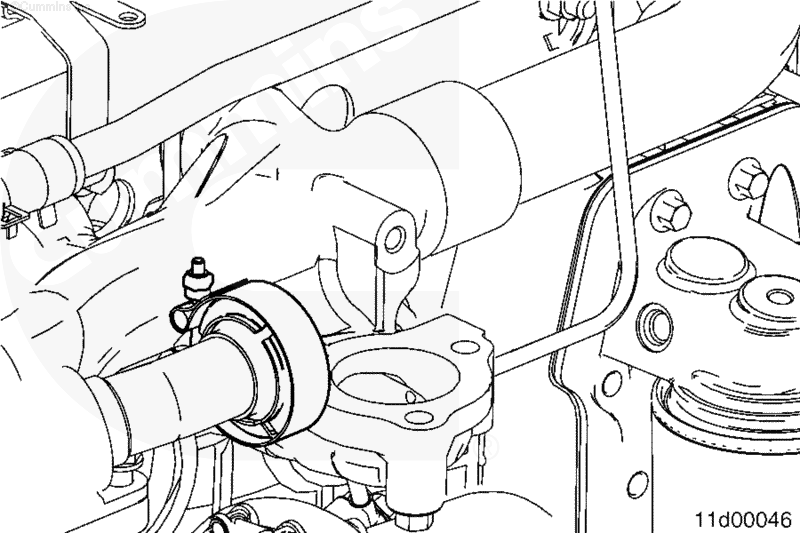

Проверьте отсутствие признаков растяжения на ленточных хомутах. Хомут не должен быть погнут или поврежден.

Проверьте резьбу болта ленточного хомута на отсутствие повреждений.

Замените ленточный хомут при наличии повреждений.

Нанесите высокотемпературный противозадирный состав на рабочую поверхность ленточного хомута перед его установкой.

Установите ленточный хомут и новую прокладку на трубку подачи отработавших газов.

Установите клапан системы рециркуляции отработавших газов с новой прокладкой.

Закрепите клапан системы рециркуляции отработавших газов с прокладкой 4 болтами. Пока не затягивайте болты.

Установите трубку подачи отработавших газов с ленточным хомутом на клапан системы рециркуляции отработавших газов.

Затяните стяжной хомут.

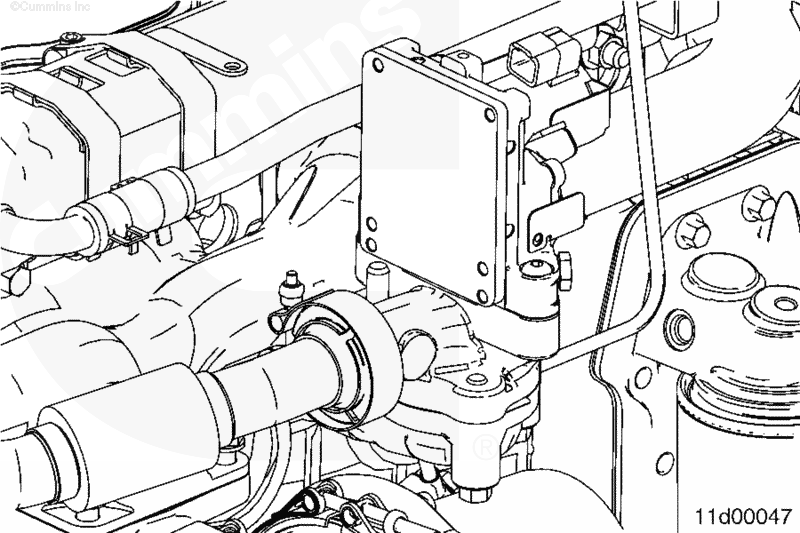

Затяните 3 верхних вертикальных болта крепления клапана системы рециркуляции отработавших газов.

Затяните верхние горизонтальные болты крепления клапана системы рециркуляции отработавших газов.

 ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Исключите доступ к ней детей и домашних животных. Если она не предназначена для повторного использования, отправьте её на утилизацию в соответствии с местным природоохранным законодательством.

 ВНИМАНИЕ

Контакты датчика положения можно погнуть, если вставлять в него разъем под углом. Поэтому обязательно вставьте разъем жгута проводов двигателя в датчик так, чтобы не погнуть контакты. Деформация контактов приведет к ухудшению рабочих характеристик двигателя и появлению исчезающих кодов отказов.

Выполните следующие операции по сборке:

• Установите магистраль датчика давления в выпускной системе. См. Процедуру 011-027.
• Подсоедините магистрали подачи и слива охлаждающей жидкости к клапану системы рециркуляции отработавших газов. См. Процедуру 011-030.
• Подсоедините электрические разъемы к клапану системы рециркуляции отработавших газов.

• Залейте жидкость в систему охлаждения. См. Процедуру 008-018.
• Запустите двигатель и убедитесь в отсутствии утечек отработавших газов.
