Подготовительные операции
 ПРЕДУПРЕЖДЕНИЕ Во избежание получения травмы не допускайте попадания горячего масла на кожу. ПРЕДУПРЕЖДЕНИЕ По данным некоторых государственных организаций отработанное моторное масло может быть причиной возникновения онкологических заболеваний и заболеваний органов репродуктивной системы. Избегайте вдыхания паров отработанного моторного масла, попадания его в организм и продолжительного контакта с ним. Если оно не предназначено для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством. ПРЕДУПРЕЖДЕНИЕ Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.  ВНИМАНИЕ При сливе масла или замене фильтров не допускайте попадания в трюм масла Обязательно утилизируйте масло и масляные фильтры в соответствии с местными природоохранными нормами. |   |  | |
Снятие

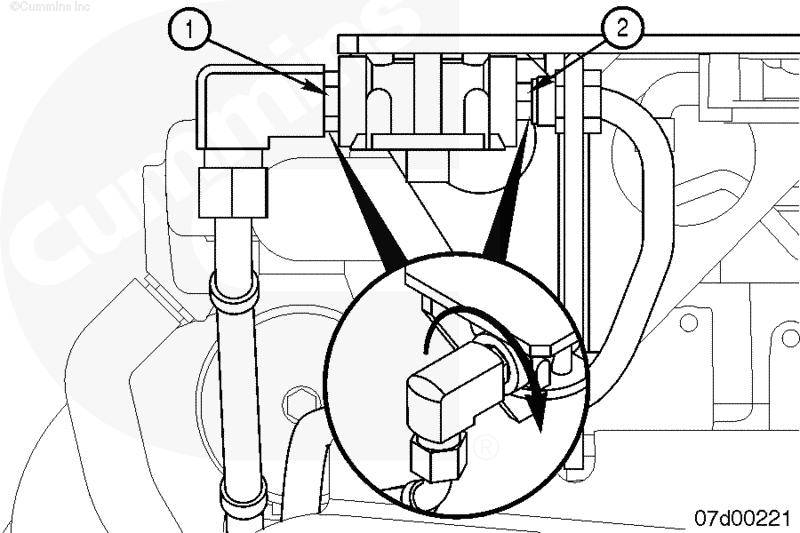

Отверните, но не снимайте контргайки входного (1) и выходного (2) штуцеров на головке масляного фильтра. |  | ||

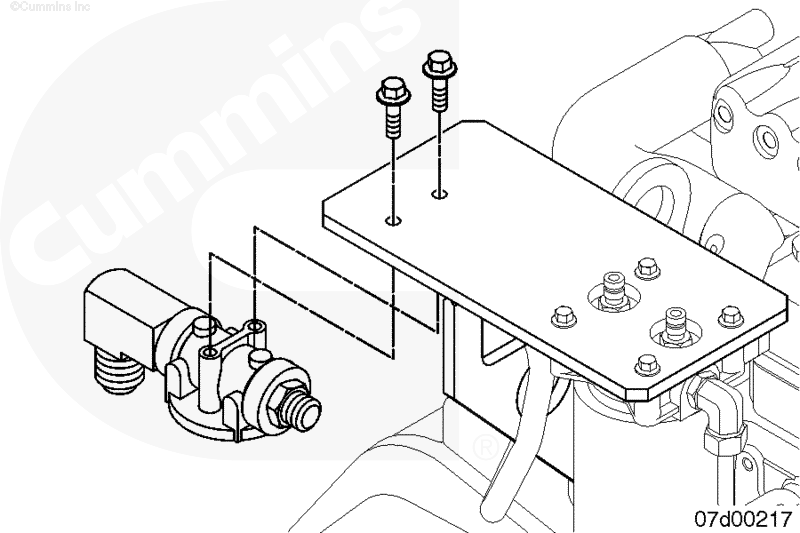

Снимите 2 крепежных болта и головку масляного фильтра. |  |  | |
Разборка

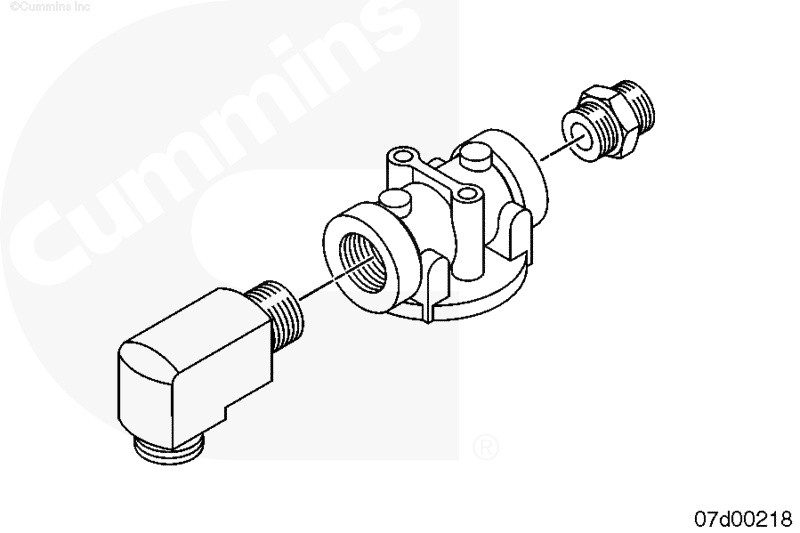

| ВНИМАНИЕ Для исключения возможности создания высокого сопротивления в фильтре после установки и повреждения фильтра обязательно нанесите метки на шланги системы смазки, а также входные и выходные каналы головки масляного фильтра. Нарушение этого правила приведет к попаданию содержимого фильтра в двигатель. Прикрепите на штуцеры головки фильтра этикетки с указанием их типа и ориентации. Снимите фитинги с головки масляного фильтра. | |  | |
Проверка возможности повторного использования

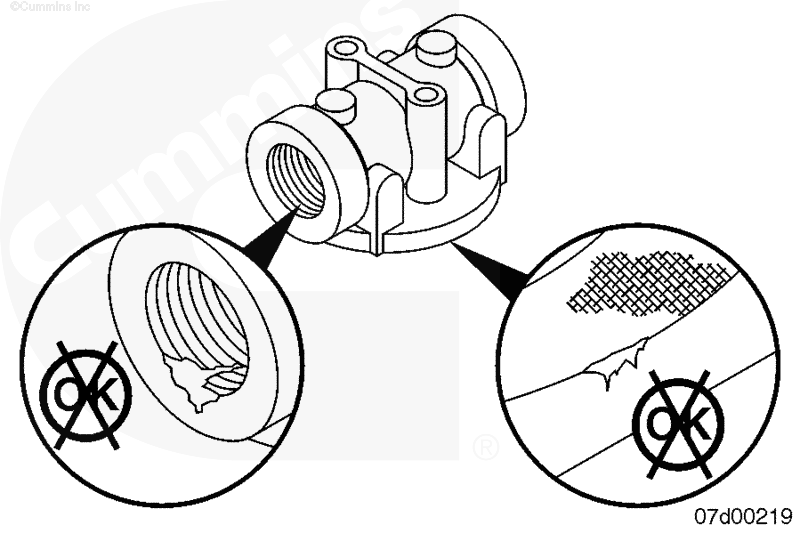

Проверьте поверхности под уплотнения головки масляного фильтра и перепускной канал (при наличии). |  |  | |
Сборка

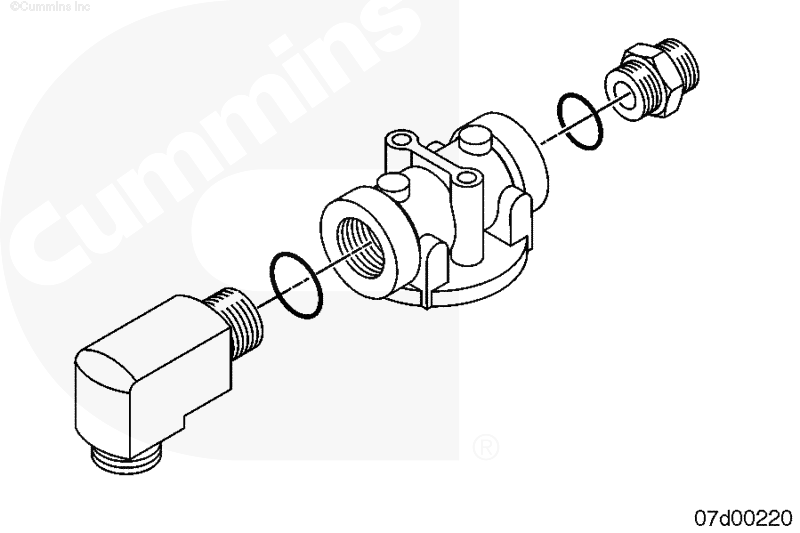

Замените обжимные и уплотнительные кольца на всех штуцерах. Смажьте уплотнительные кольца чистым моторным маслом. Установите входные и выходные штуцеры в головки фильтров. Обязательно проверьте правильность ориентации и глубины установки штуцеров масляного фильтра. Пока не затягивайте контргайки штуцеров. | |  | |
Установка
| ВНИМАНИЕ Для исключения возможности создания высокого сопротивления в фильтре после установки и повреждения фильтра обязательно правильность ориентации магистралей системы смазки, а также входных и выходных каналов головки масляного фильтра перед их установкой. Нарушение этого правила приведет к попаданию содержимого фильтра в двигатель. Установите головку фильтра в сборе на кронштейн и затяните болты. Момент затяжки: 18 n.m [13 ft-lb] |  | | |

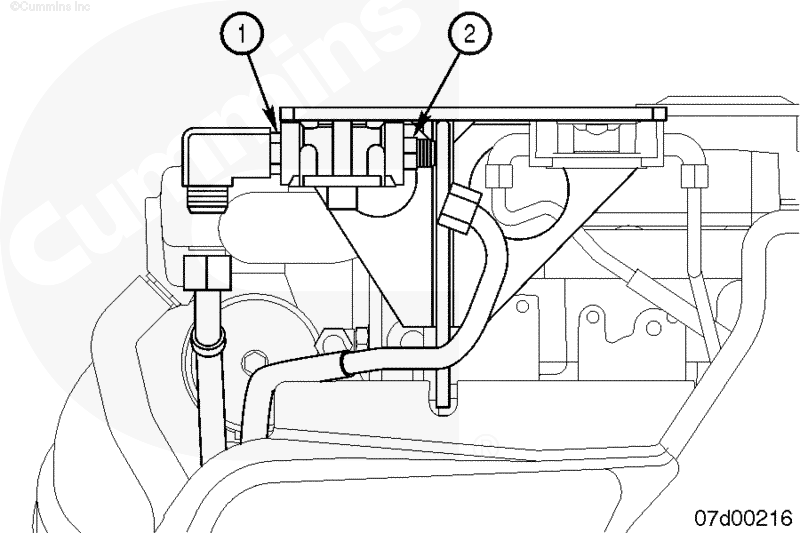

| ВНИМАНИЕ При установке гибких шлангов системы смазки обеспечьте нормальный зазор между ними и электрическими разъемами генератора. Подключите гибкие шланги масляного фильтра к штуцерам и затяните накидные гайки от руки. Проверьте наличие и правильность расположения уплотнительных колец. Затяните контргайки входного и выходного штуцеров на головке масляного фильтра. Момент затяжки: 76 n.m [56 ft-lb] | |  | |
Завершающие операции
| ПРЕДУПРЕЖДЕНИЕ Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
| | | |
