Тяговое реле стартера

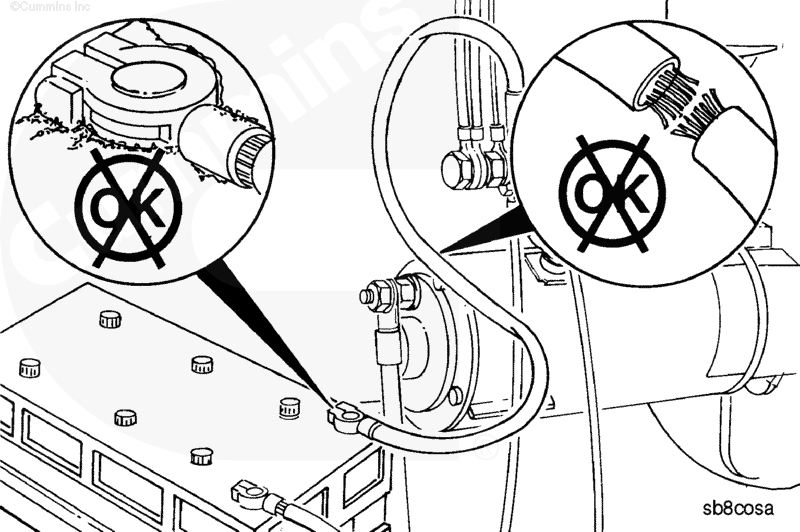

Перед началом диагностики стартера проверьте надежность крепления клемм аккумуляторной батареи и отсутствие на них коррозии. См. Процедуры 013-007 и 013-009.

Цифровой тестер (номер по каталогу 3377161)

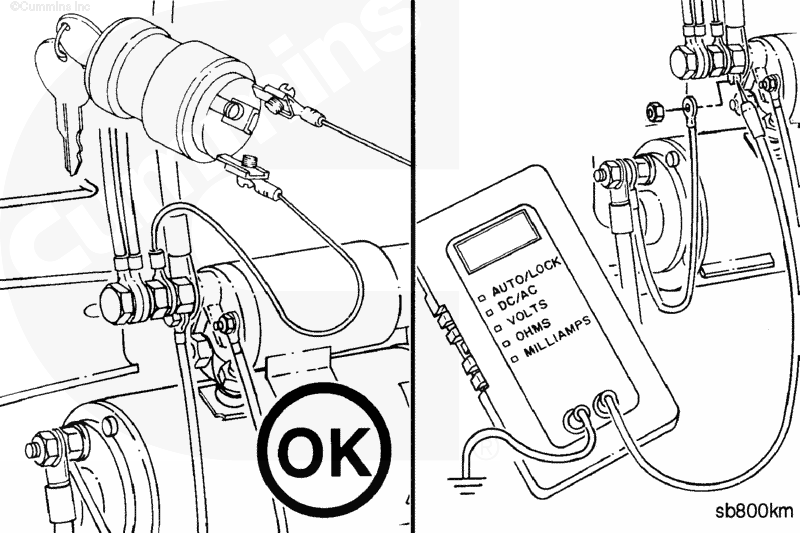

Переведите цифровой тестер (номер по каталогу 3377161) в режим измерения напряжений постоянного тока.

Соедините положительный (+) вывод тестера с положительной клеммой тягового реле стартера, а отрицательный (-) — с массой шасси или двигателя.

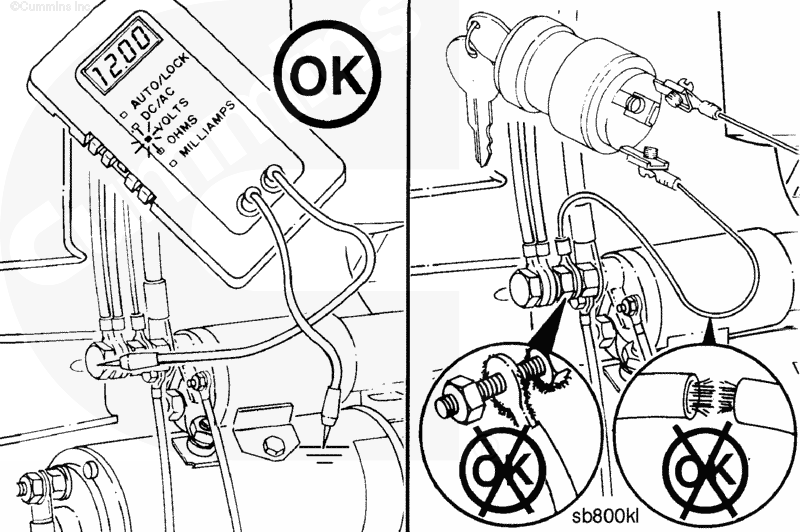

Тестер должен показывать наличие напряжения, когда пусковой включатель находится в положении ВЫКЛ.

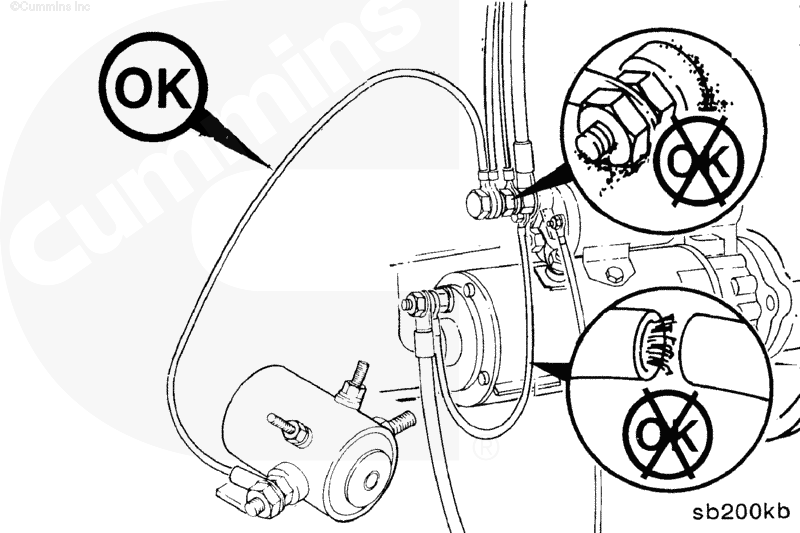

Если тестер не показывает наличие напряжения, проверьте, не оборван ли провод, соединяющий реле стартера с аккумуляторной батарей. Проверьте также отсутствие плохо закрепленных или корродированных клеммных соединений..

Если тестер показывает наличие напряжения, но стартер не работает, проверьте, не оборван ли провод, соединяющий реле стартера с пусковым включателем, а также проверьте, надежно ли закреплены все клеммные соединения и нет ли на них коррозии.

Кроме того, обязательно проверьте следующее:

• Плавкие предохранители
• Системы останова двигателя, входящие в состав комплектного оборудования.

Если провод, соединяющий реле стартера и пусковой включатель, закреплен надежно и не поврежден, а стартер при этом не работает:

• Отсоедините провод, соединяющий тяговое реле со стартером, от клеммы реле.

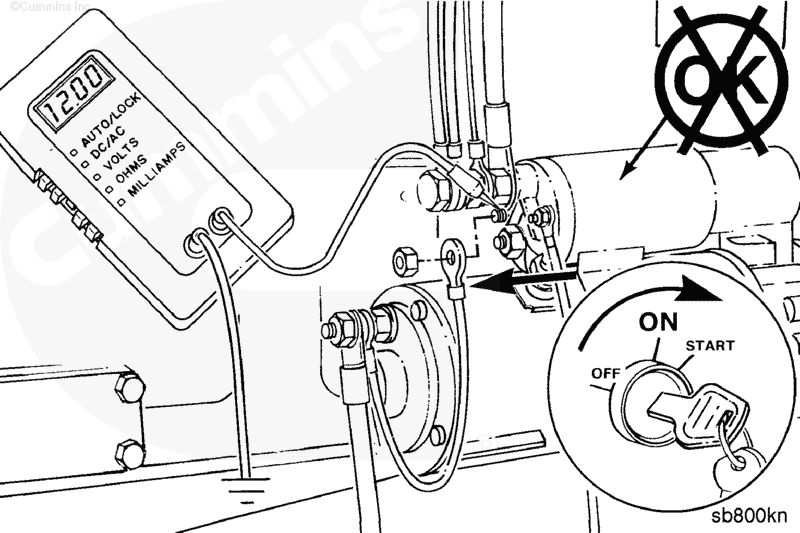

• Соедините положительный вывод тестера с клеммой S реле стартера или клеммой электромагнитного включателя стартера, а отрицательный - с "массой" шасси или двигателя.

• Поверните пусковой включатель в положение ПУСК.
• Если тестер показывает наличие напряжения, а стартер не работает, реле стартера неисправно, и его необходимо заменить.
• См. Процедуру 013-020.

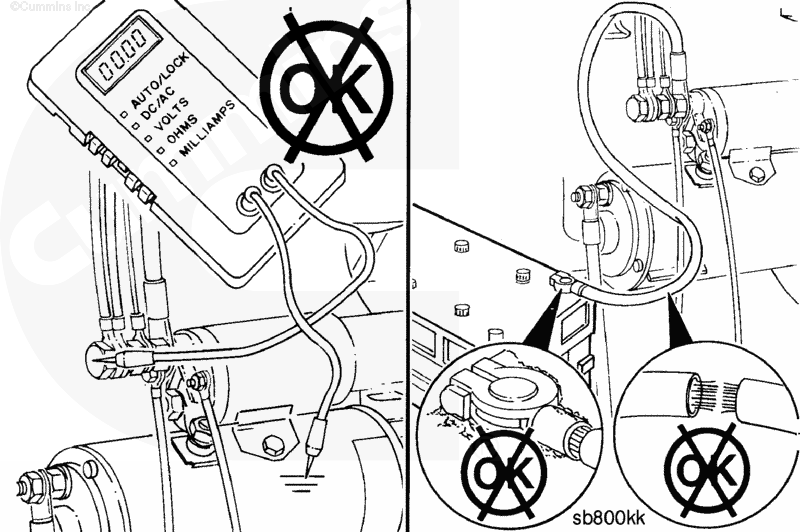

Если тестер не показывает наличие напряжения:

• Проверьте провод, соединяющий клемму ”S” тягового реле стартера или клемму пускового включателя с промежуточным реле включения стартера на отсутствие разрывов, плохо закрепленных или корродированных клеммных соединений.
• Проверьте отсутствие перегоревших плавких предохранителей.

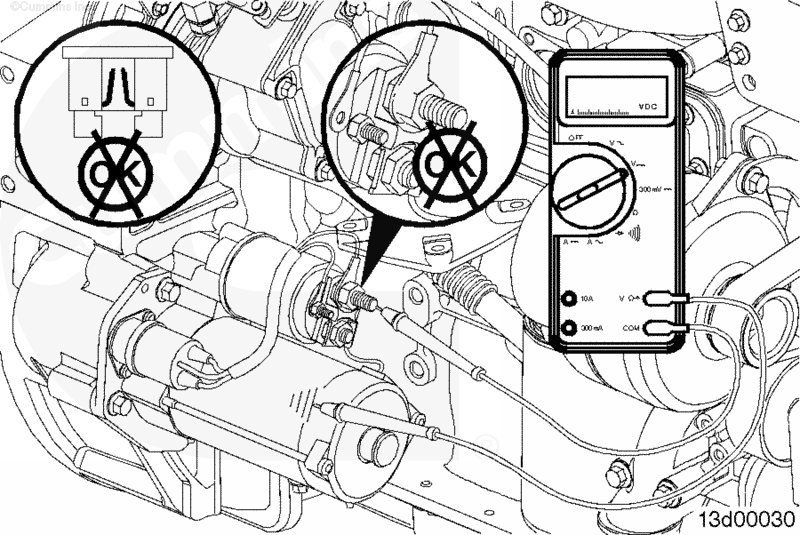

• Проверьте напряжение на пусковом включателе и на электромагнитном включателе. См. Процедуры 013-017 и 013-030.
• Проверьте исправность систем остановки двигателя, входящих в состав комплектного оборудования.

Если провод, соединяющий реле стартера с промежуточным реле включения стартера, подсоединен надежно и не поврежден, а стартер при этом не включается:

• Проверьте провод, соединяющий реле стартера со стартером, на отсутствие разрывов, плохо закрепленных или корродированных клеммных соединений.

• Проверьте провод, соединяющий стартер с аккумуляторной батареей, на отсутствие разрывов, плохо закрепленных или корродированных клеммных соединений.

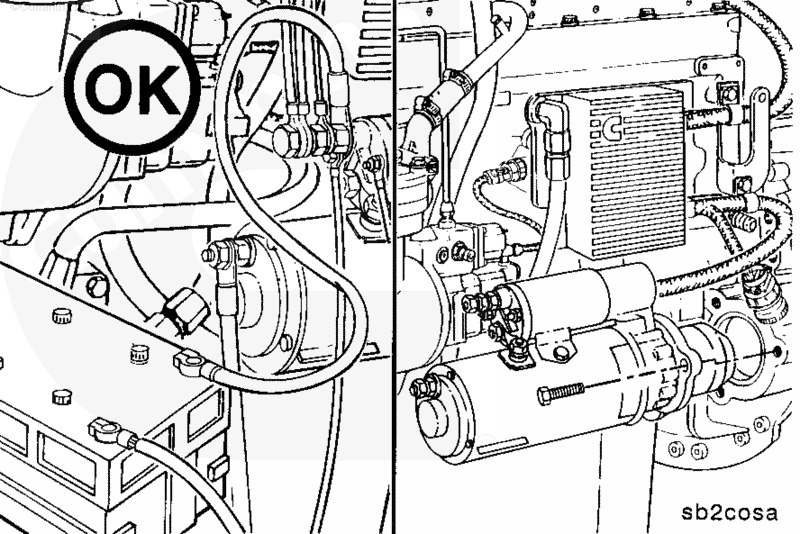

• Если провода закреплены надежно и не повреждены, стартер неисправен, и его необходимо заменить. См. Процедуру 013-020.
