Охлаждающая пластина электронного модуля управления (охлаждение топливом)

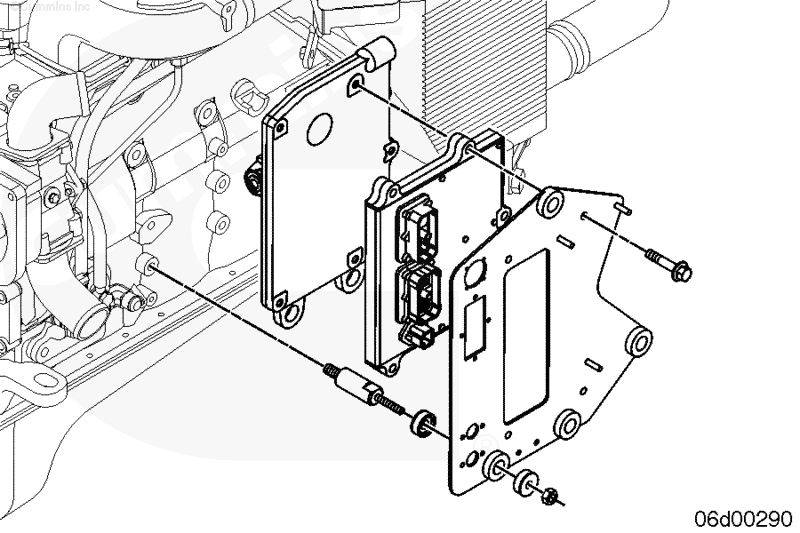

ПРИМЕЧАНИЕ: На двигателях без электрического подкачивающего насоса модуль ЕСМ и пластина его охлаждения устанавливаются на двигатель как единый узел.

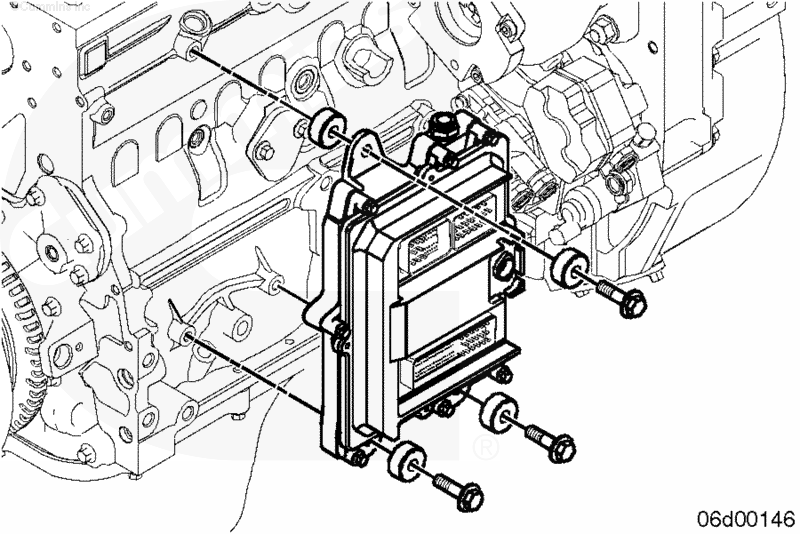

Установите пластину охлаждения модуля ЕСМ на двигатель.

Установите термостойкие прокладочные кольца в необходимые места.

Установите болты крепления пластины охлаждения.

Совместите отверстия в опорном кронштейне с 3 нижними шпильками, установив новые прокладочные кольца. Установите болт в верхнюю часть кронштейна, не затягивая его.

ПРИМЕЧАНИЕ: Убедитесь в том, что все топливопроводы и жгуты проводов проложены правильно и не пережаты.

Установите 3 внешних прокладочных кольца и гайки.

Равномерно затяните болт и гайки.
