Подающие топливопроводы — Раздел DS - Разборка двигателя - Группа 00 — Cummins ISB/QSB, ремонт

ПРИМЕЧАНИЕ: Отметьте места установки всех прижимных хомутов и прокладку подающих топливопроводов так, чтобы гарантированно установить их на свои места при сборке.

ПРИМЕЧАНИЕ: На двигателях с пластиной охлаждения электронного модуля управления топливом есть подающий топливопровод, соединяющий эту пластину с входом шестеренного насоса.

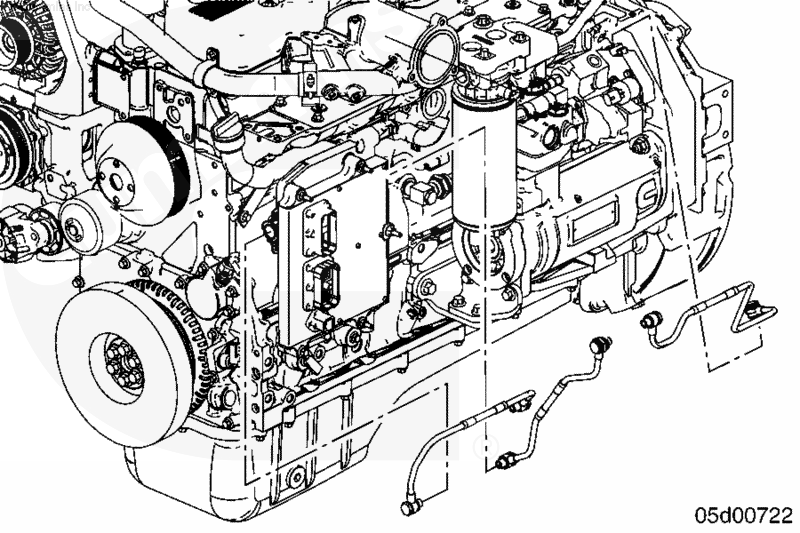

Снимите подающий топливопровод, соединяющий пластину охлаждения и топливный фильтр (при наличии).

Снимите подающий топливопровод, соединяющий шестеренный насос с головкой топливного фильтра.

ПРИМЕЧАНИЕ: Топливный фильтр может быть установлен не на самом двигателе.

Снимите подающий топливопровод, соединяющий головку топливного фильтра с входом насоса высокого давления.

ПРИМЕЧАНИЕ: Отметьте места установки всех прижимных хомутов и прокладку подающих топливопроводов так, чтобы гарантированно установить их на свои места при сборке.

На судовых двигателях перекройте подающие и сливные топливопроводы.

ПРИМЕЧАНИЕ: На судовых двигателях подающий топливопровод соединяет коллектор подачи топлива с входом электрического подкачивающего насоса.

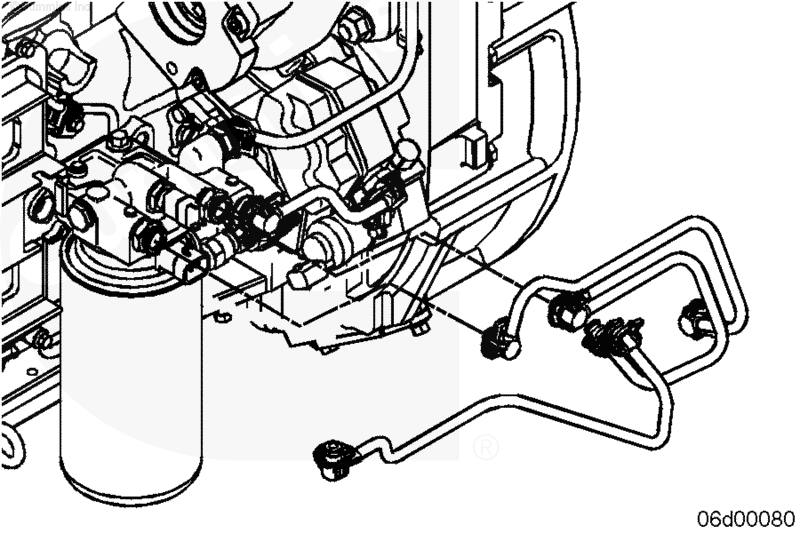

Снимите подающий топливопровод, соединяющий коллектор подачи топлива с входом электрического подкачивающего насоса (при наличии).

ПРИМЕЧАНИЕ: На двигателях с пластиной охлаждения электронного модуля управления топливом есть подающий топливопровод, соединяющий эту пластину с электрическим подкачивающим насосом.

Снимите подающий топливопровод, соединяющий пластину охлаждения и электрический подкачивающий насос (при наличии).

Снимите подающий топливопровод, соединяющий электрический подкачивающий насос с входом топливного фильтра (при наличии).

ПРИМЕЧАНИЕ: На судовых двигателях подающий топливопровод соединяет пластину охлаждения электронного модуля управления топливом с входом головки топливного фильтра.

Снимите подающий топливопровод, соединяющий пластину охлаждения электронного модуля управления топливом с входом головки топливного фильтра (при наличии).

ПРИМЕЧАНИЕ: Топливный фильтр может быть установлен не на самом двигателе.

Снимите подающий топливопровод, соединяющий выход топливного фильтра с входом шестеренного насоса.

 ПРЕДУПРЕЖДЕНИЕ

Топливо огнеопасно. Во избежание травм или гибели людей при работе с топливной системой не допускайте курения, разведения открытого огня, использования зажигалок, сварочного оборудования и переключателей как в рабочей зоне, так и в зонах, соединённых с ней общей системой вентиляции.

 ВНИМАНИЕ

При отсоединении или снятии топливопроводов, замене фильтров или заполнении топливной системы не допускайте попадания в трюм топлива. Не роняйте и не бросайте фильтрующие элементы в трюм. Обязательно утилизируйте топливо и топливные фильтры в соответствии с местными природоохранными нормами.

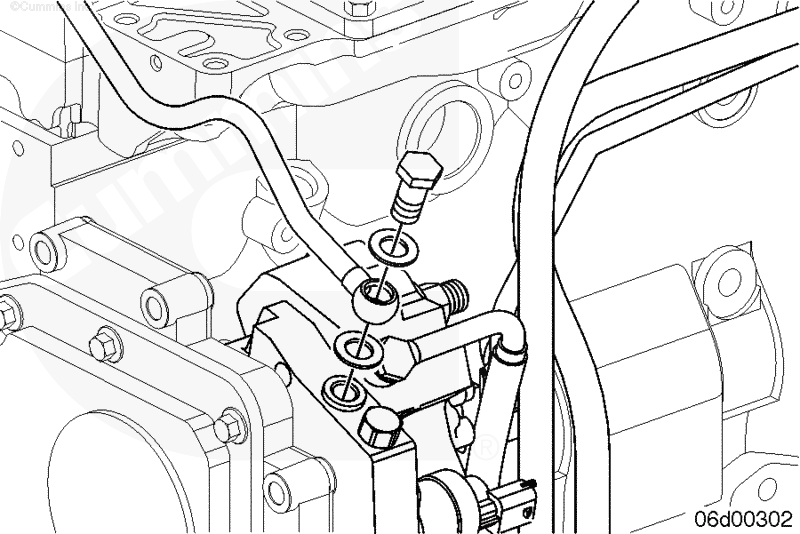

Отсоедините топливопровод, соединяющий комбинированный топливный коллектор и подкачивающий насос.

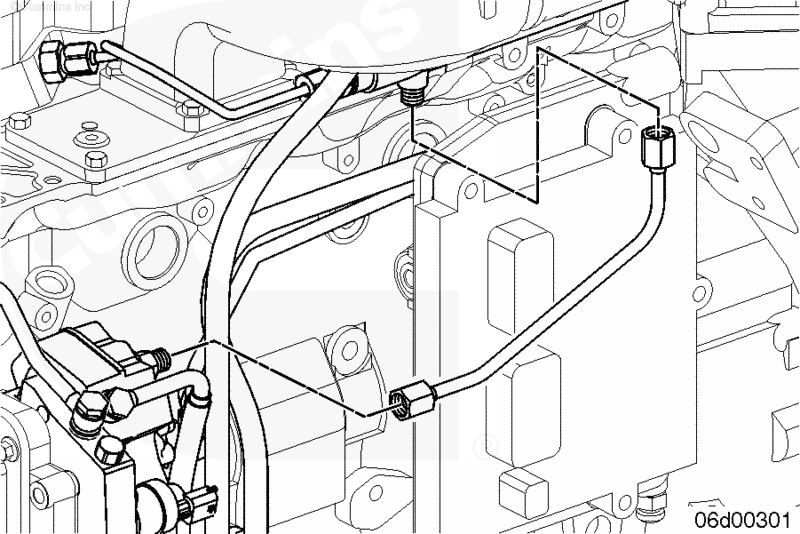

Отсоедините топливопровод, соединяющий подкачивающий насос и пластину охлаждения электронного модуля управления.

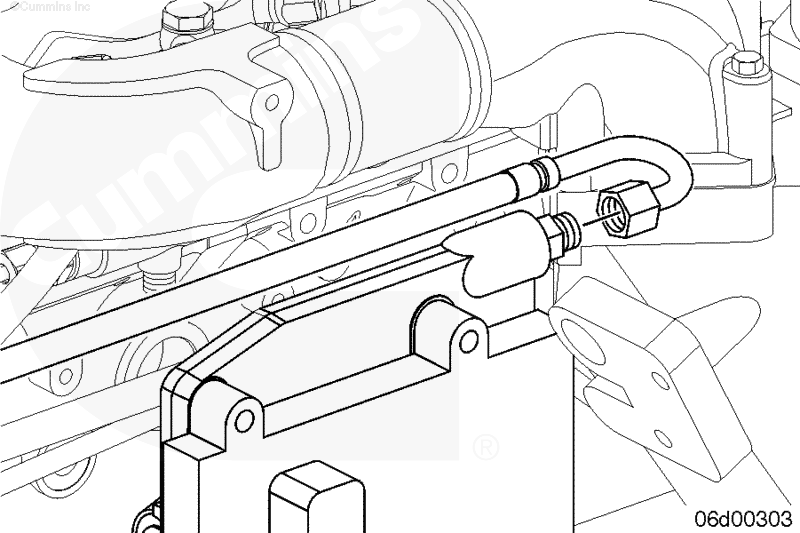

Отсоедините топливопровод, соединяющий насос высокого давления и общий топливопровод высокого давления.

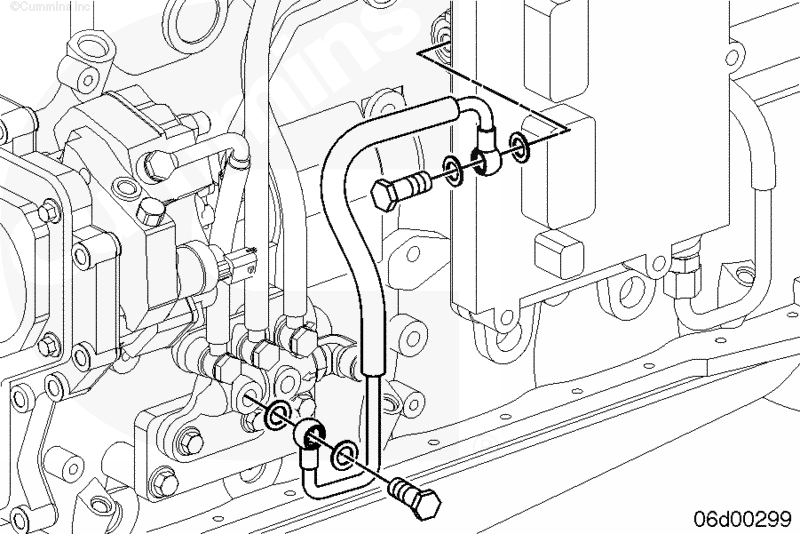

Отсоедините топливопровод, соединяющий топливный фильтр и насос высокого давления.

ПРИМЕЧАНИЕ: Отметьте места установки всех прижимных хомутов на топливопроводах так, чтобы гарантированно установить их на свои места при сборке.

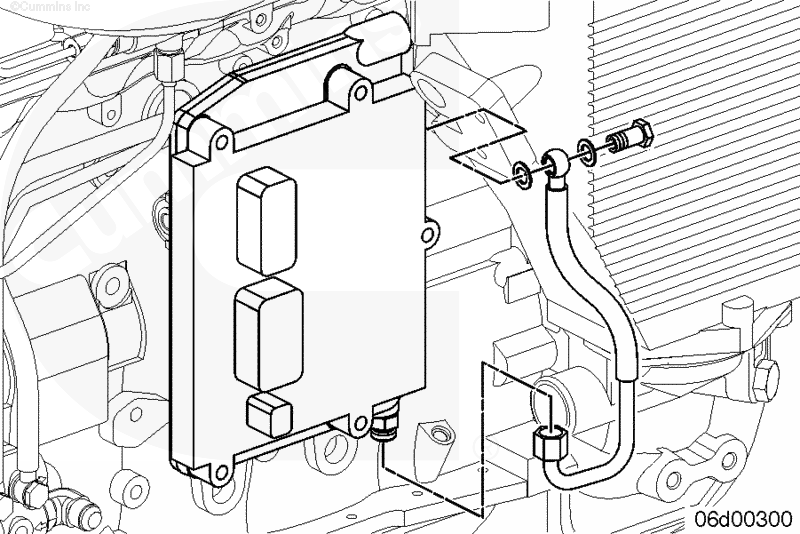

Отсоедините топливопровод, соединяющий пластину охлаждения электронного модуля управления и топливный фильтр.
