Охладитель топлива

 ПРЕДУПРЕЖДЕНИЕ

Топливо огнеопасно. Во избежание травм или гибели людей не допускайте курения, разведения открытого огня, использования зажигалок, сварочного оборудования и переключателей как в рабочей зоне, так и в зонах, соединённых с ней общей системой вентиляции при работе с топливной системой.

 ВНИМАНИЕ

При отсоединении или снятии топливопроводов, замене фильтров или заполнении топливной системы не допускайте попадания в трюм топлива или элементов фильтров. Обязательно утилизируйте топливо и топливные фильтры в соответствии с местными природоохранными нормами.

 ВНИМАНИЕ

Цинковые пробки расширяются и могут сломаться во время снятия. Проверьте целостность цинковой пробки. Если она разломилась, установите новую цинковую пробку и удалите остатки старой пробки из теплообменника ОНВ для предотвращения повреждения узлов и деталей, расположенных после него в системе охлаждения двигателя забортной водой.

• Перекройте краны магистралей подачи забортной воды. См. Руководство по обслуживанию, диагностике и ремонту комплектного оборудования.
• Слейте забортную воду из системы охлаждения двигателя, сняв цинковую пробку с теплообменника ОНВ. См. Процедуру 010-005.
• Перекройте краны на подающих и сливных топливопроводах. См. Руководство по обслуживанию, диагностике и ремонту комплектного оборудования.
• Отсоедините сливной топливопровод, соединяющий охладитель топлива и комбинированный топливный коллектор, от фитинга охладителя топлива. См. Процедуру 006-013.
• Отсоедините сливной топливопровод, соединяющий охладитель топлива и топливные баки.

Снимите обжимные хомуты с верхней и нижней частей охладителя топлива.

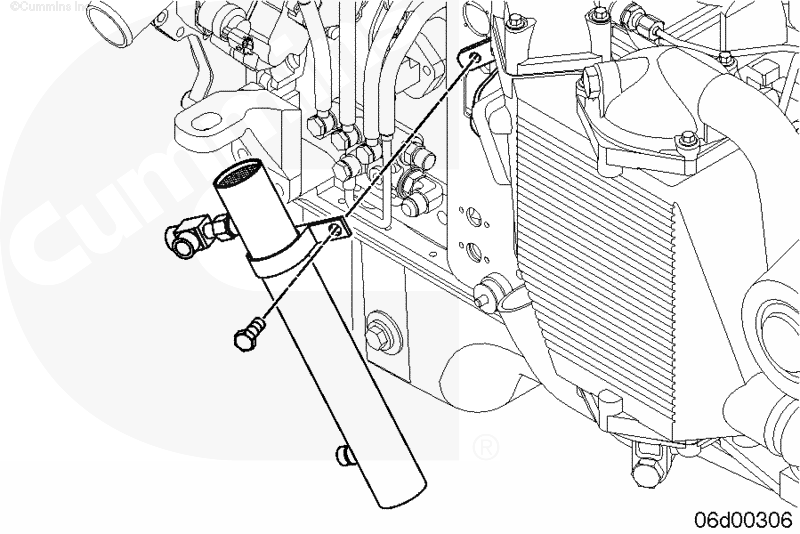

Снимите болт крепления опорного хомута охладителя топлива с опорного кронштейна охладителя топлива.

Снимите охладитель топлива.

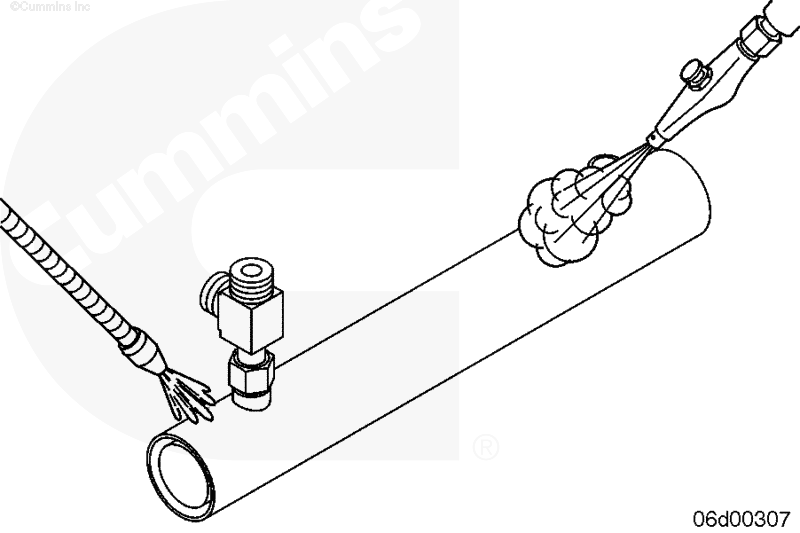

Очистите поверхности под шланги на охладителе топлива.

Проверьте наличие посторонних частиц в сердцевине охладителя топлива. При необходимости очистите.

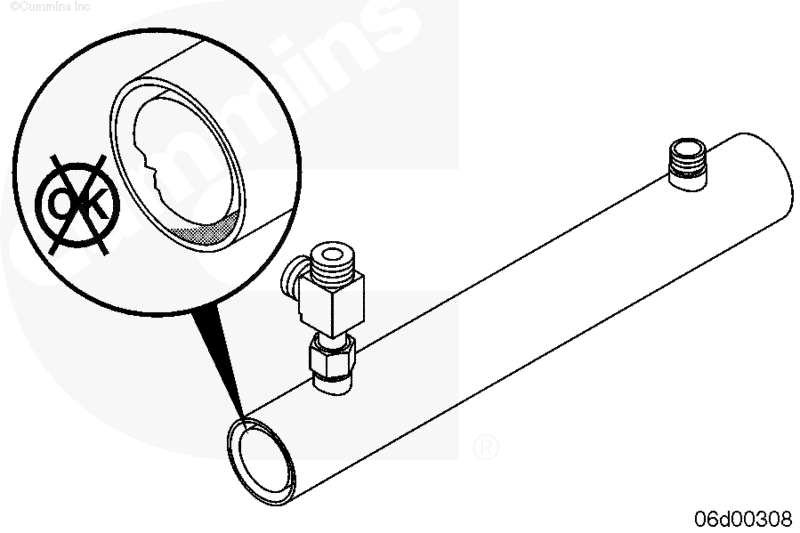

Проверьте отсутствие повреждений во внутренней части сердцевины.

Выполните опрессовку топливного контура охладителя топлива.

Установите пробку с одной стороны охладителя.

Установите фитинги и подключите агрегат к цеховой сети сжатого воздуха.

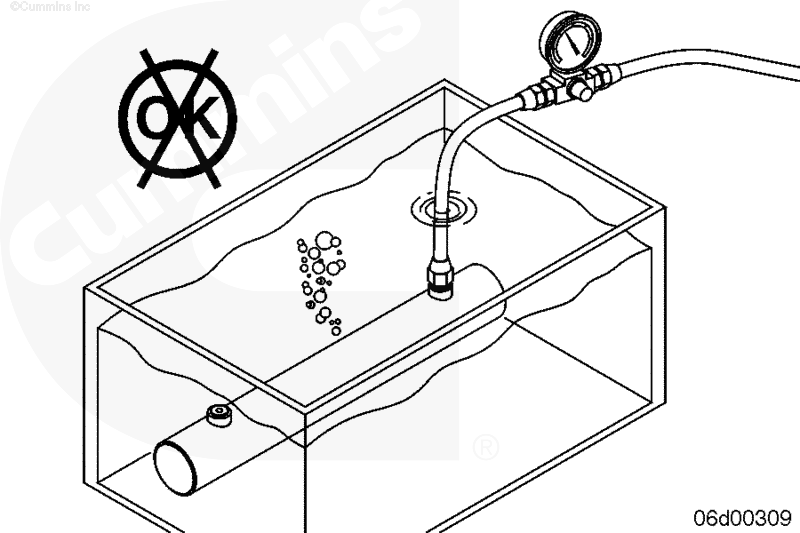

Поместите охладитель в бак с водой и проверьте отсутствие утечек.

Установите охладитель топлива на опорный кронштейн с помощью хомута и болта.

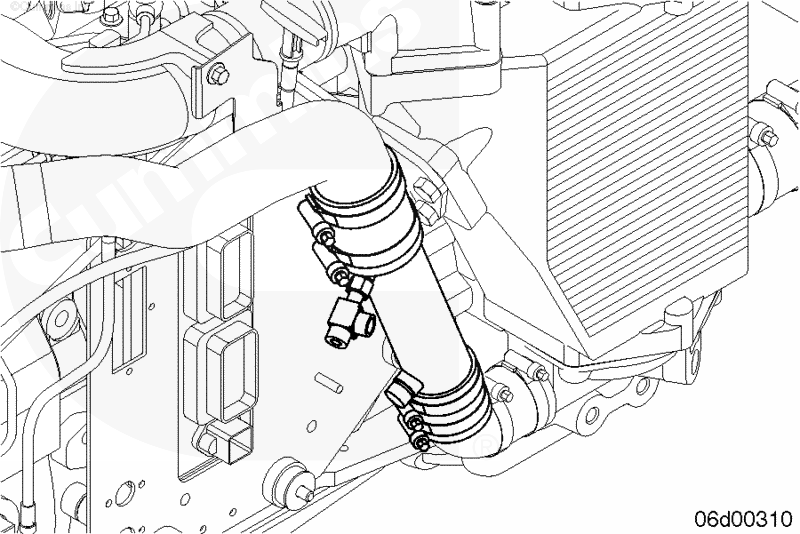

Установите шланги подачи и отвода забортной воды на охладитель топлива. Затяните обжимные хомуты.

 ПРЕДУПРЕЖДЕНИЕ

Топливо огнеопасно. Во избежание травм или гибели людей не допускайте курения, разведения открытого огня, использования зажигалок, сварочного оборудования и переключателей как в рабочей зоне, так и в зонах, соединённых с ней общей системой вентиляции при работе с топливной системой.

 ВНИМАНИЕ

Если не заправить топливную систему судового двигателя должным образом, можно повредить охладитель топлива. Обязательно откройте краны сливных магистралей. Обеспечьте нормальный расход топлива через охладитель, не менее 5 раз повернув пусковой включатель в положение ВКЛ. и обратно перед запуском двигателя. См. Процедуру 005-016.

 ВНИМАНИЕ

При отсоединении или снятии топливопроводов, замене фильтров или заполнении топливной системы не допускайте попадания в трюм топлива или элементов фильтров. Обязательно утилизируйте топливо и топливные фильтры в соответствии с местными природоохранными нормами.

 ВНИМАНИЕ

Цинковые пробки расширяются и могут сломаться во время снятия. Проверьте целостность цинковой пробки. Если она разломилась, установите новую цинковую пробку и удалите остатки старой пробки из теплообменника ОНВ для предотвращения повреждения узлов и деталей, расположенных после него в системе охлаждения двигателя забортной водой.

• Подсоедините сливной топливопровод, соединяющий охладитель топлива и топливные баки. См. Руководство по обслуживанию, диагностике и ремонту комплектного оборудования.
• Подсоедините сливной топливопровод, соединяющий охладитель топлива и комбинированный топливный коллектор, к фитингу охладителя топлива. См. Процедуру 006-013.
• Откройте краны на подающих и сливных топливопроводах. См. Руководство по обслуживанию, диагностике и ремонту комплектного оборудования.
• Откройте краны подачи забортной воды. См. Руководство по обслуживанию, диагностике и ремонту комплектного оборудования.
• Заполните топливную систему. См. Процедуру 005-016.

Запустите двигатель и убедитесь в отсутствии утечек.
