Редукционный клапан системы смазки (главная магистраль)

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

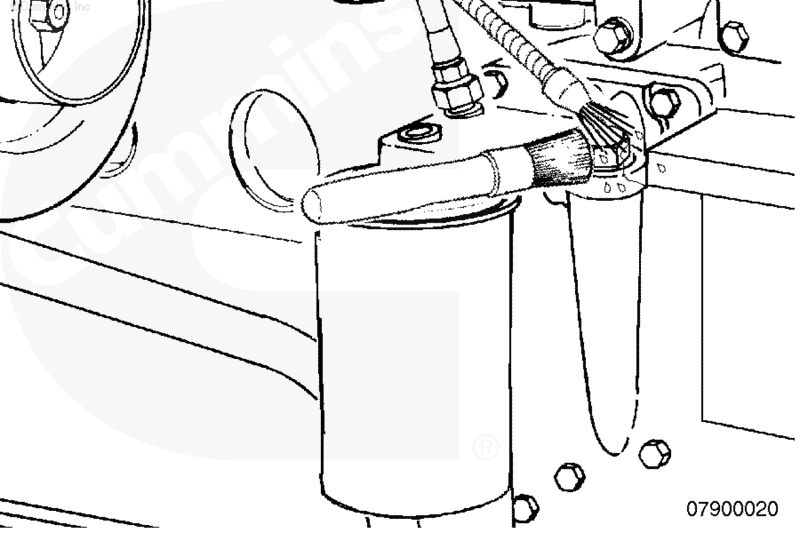

Тщательно удалите грязь вокруг пробки регулятора давления для исключения ее попадания в отверстие под плунжер при снятии пробки.

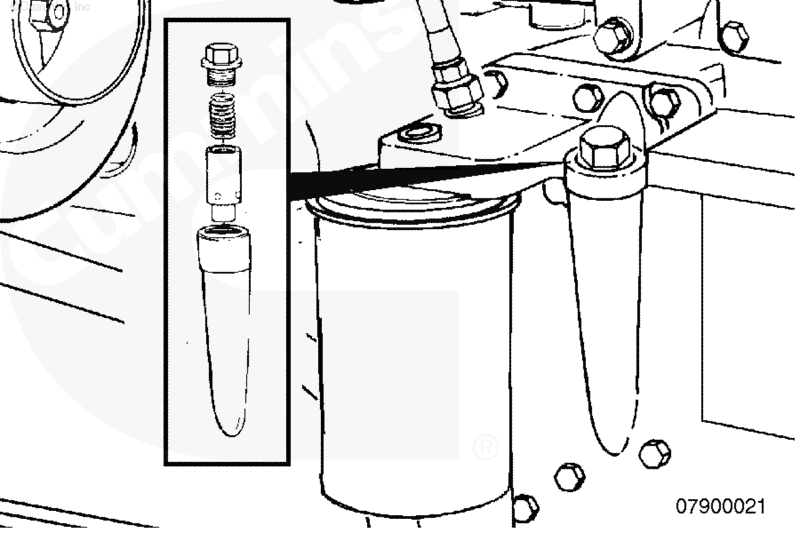

Снимите регулятор давления, гайку, пробку клапана, пружину и плунжер.

Совет: Как правило, плунжер можно снять, зацепив его пальцем внутри отверстия и вытянув наружу. Если так его вынуть нельзя, значит, он возможно застрял, и необходимо снять корпус.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

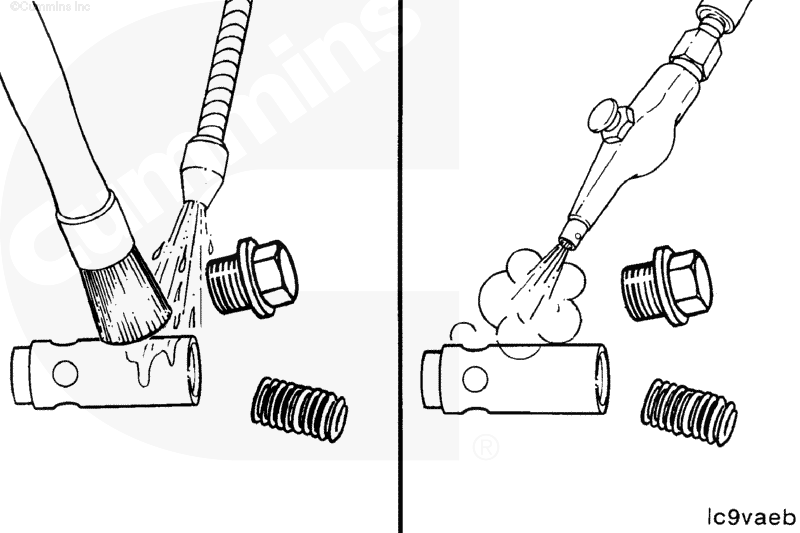

Очистите растворителем пружину, плунжер, пробку, шайбу и корпус клапана регулятора давления.

Просушите детали сжатым воздухом.

ПРИМЕЧАНИЕ: Если необходимо очистить отверстие под плунжер, снимите корпус, с тем чтобы грязь не попала в двигатель.

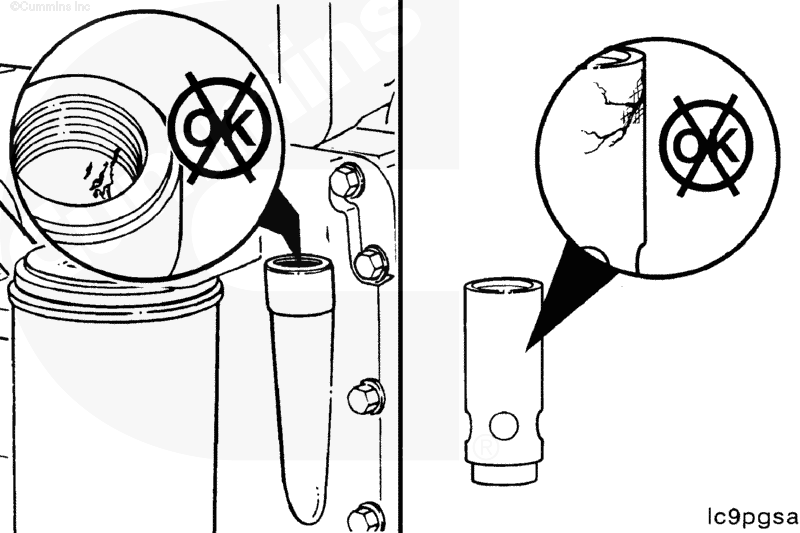

Убедитесь в том, что на плунжере и в отверстии под него нет забоин или царапин.

ПРИМЕЧАНИЕ: Наличие гладко отполированных участков на плунжере и в отверстии под него является допустимым.

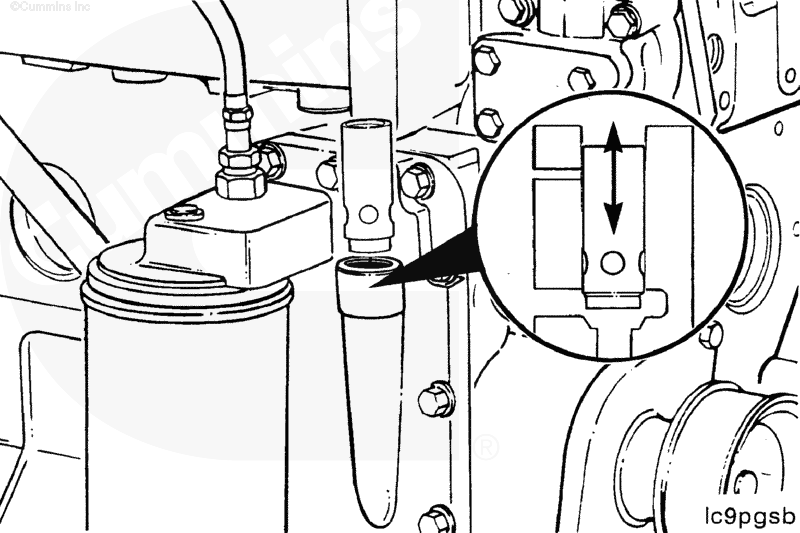

Убедитесь в том, что плунжер свободно перемещается в отверстии.

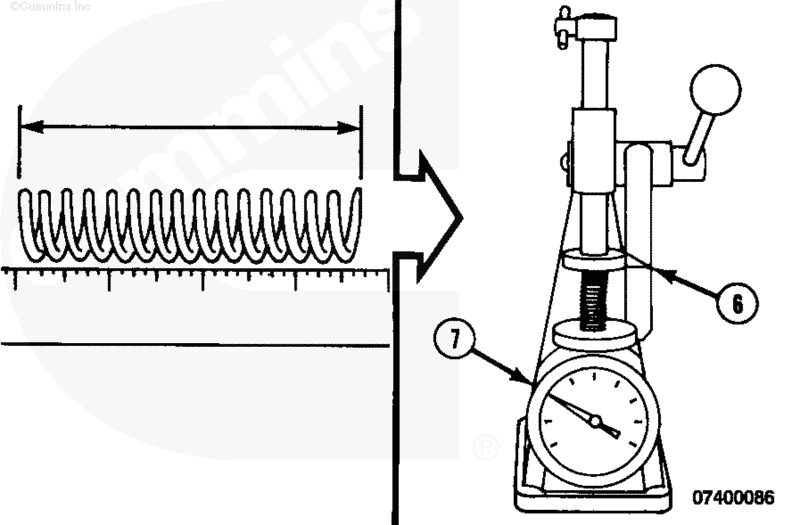

Измерьте усилие пружины регулятора при следующих значениях ее длины.

ПРИМЕЧАНИЕ: Клапан регулятора открывается при усилии пружины, равном 105 Н (24 фунта). Клапан регулятора закрыт при усилии пружины, равном 142 Н (32 фунта).

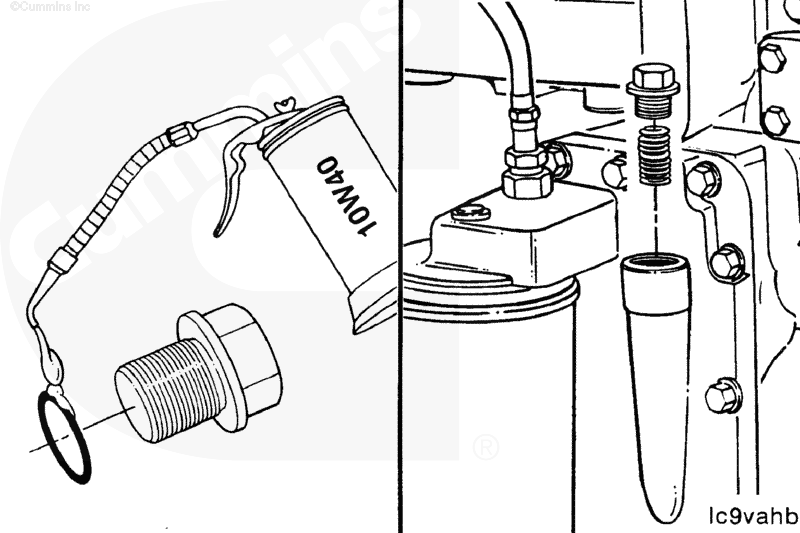

Установите новое уплотнительное кольцо на пробку клапана и смажьте детали чистым моторным маслом 15W-40.

Соберите плунжер, пружину и пробку клапана.

Установите регулятор давления в сборе на место и затяните его.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Подключите аккумуляторные батареи.

Запустите двигатель и убедитесь в отсутствии утечек.
