Корпус коромысел

Отсоедините проходной разъем жгута проводов форсунок.

Снимите крышку коромысел. См. Процедуру 003-011.

ПРИМЕЧАНИЕ: Наносить метки на провода электромагнитного клапана форсунки не обязательно.

Отсоедините проводку от форсунки. См. Процедуру 006-026.

ПРИМЕЧАНИЕ: Проверьте прокладку, не снимая ее с корпуса коромысел. Если прокладка будет снята, обязательно замените ее.

ПРИМЕЧАНИЕ: Проверьте отсутствие трещин в области перемычек перед снятием крепежных болтов.

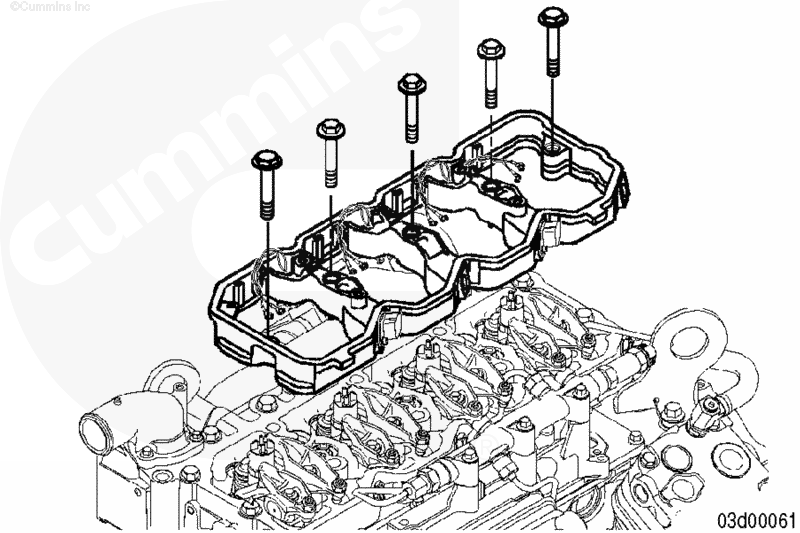

Снимите корпус коромысел, болты и прокладку.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

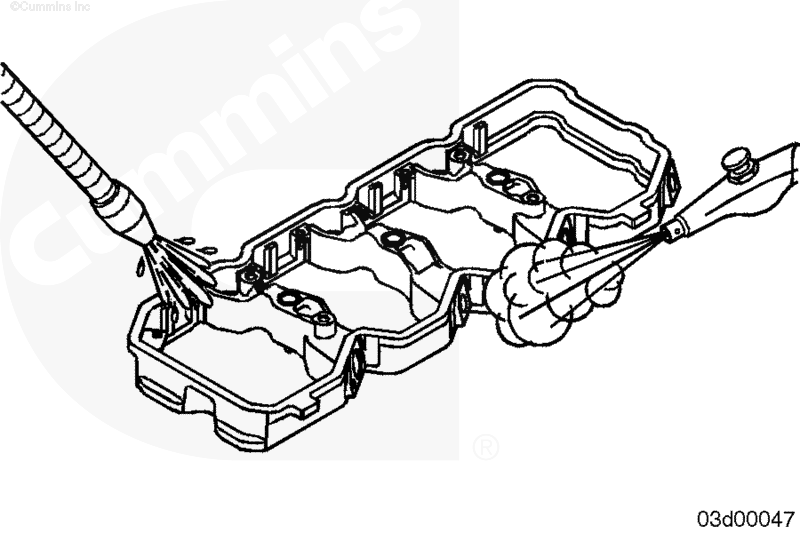

Очистите корпус коромысел растворителем.

Просушите корпус коромысел сжатым воздухом.

ПРИМЕЧАНИЕ: Проверьте прокладку, не снимая ее с корпуса коромысел. Если прокладка будет снята, обязательно замените ее.

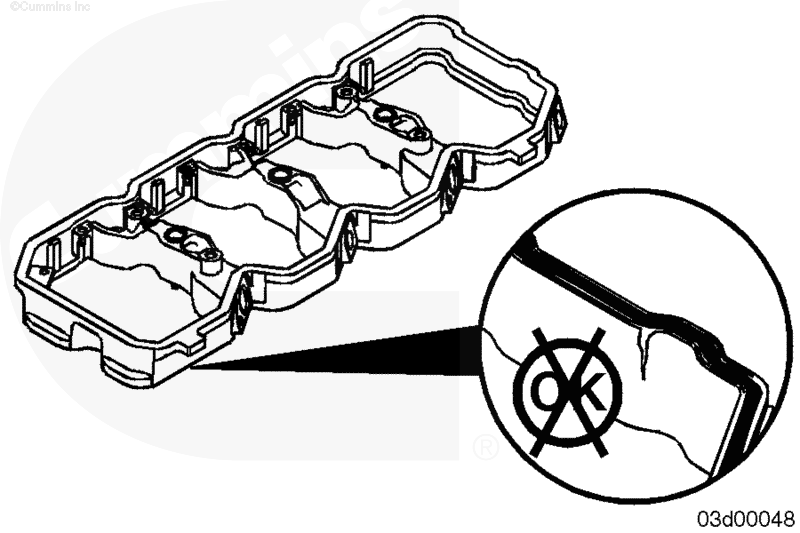

Проверьте корпус коромысел на отсутствие трещин или прочих повреждений, особенно в месте установки на головку блока цилиндров.

Проверьте, нет ли на прокладке трещин, и не перекручена ли она в канавке.

Замените прокладку, если в ней есть разрывы, трещины, или она перекручена в канавке.

 ВНИМАНИЕ

Проявляйте осторожность при установке прокладки. Не следует перекручивать или растягивать прокладку. Нарушение этого требования может привести к возникновению утечки масла.

Установите корпус коромысел и новую прокладку корпуса коромысел, если она снималась.

 ВНИМАНИЕ

Превышение установленного момента затяжки разъема проводки форсунки может привести к ее повреждению.

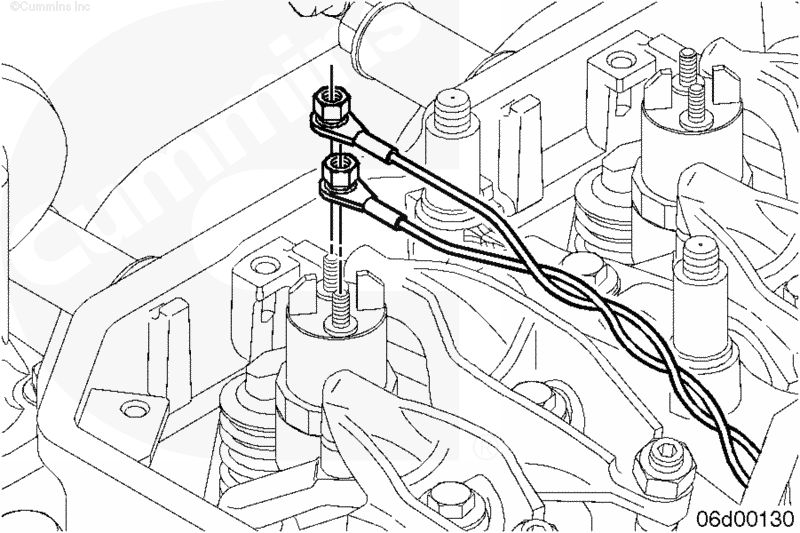

Подсоедините проводку к форсунке.

Используйте приспособление Камминз, номер по каталогу 3823208, или динамометрический ключ.

ПРИМЕЧАНИЕ: При отсутствии динамометрического ключа на момент затяжки 1,5 Нм (13 дюйм-фунт) можно использовать следующие рекомендации. Затяните гайку от руки, затем поверните ее на 30 градусов.

Установите прокладку и крышку коромысел. См. Процедуру 003-011.

Подсоедините проходной разъем жгута проводов форсунок.
