Магистраль слива масла из турбонагнетателя

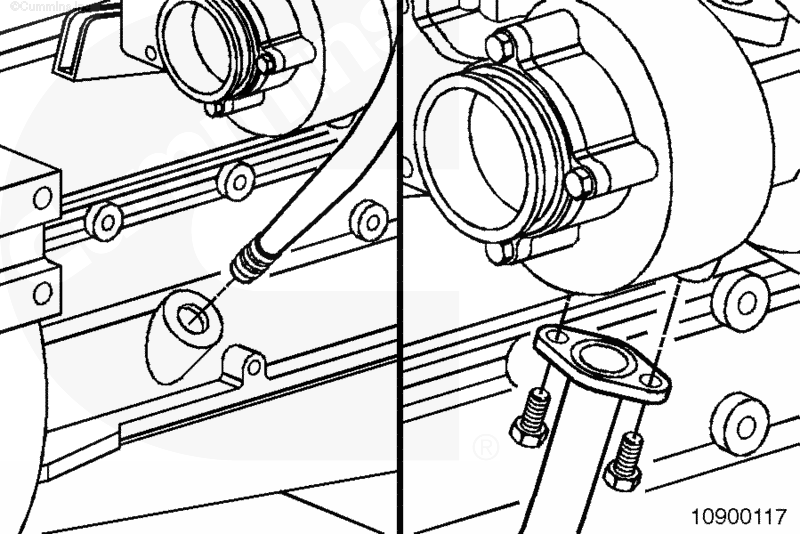

Нанесите тонкий слой масла на уплотнительные кольца сливной магистрали.

Вставьте сливную магистраль в её фитинг. Уплотнительные кольца должны полностью сесть на свои места в отверстии.

Установите болты крепления сливной магистрали с новой прокладкой.

Запустите двигатель и убедитесь в отсутствии утечек.

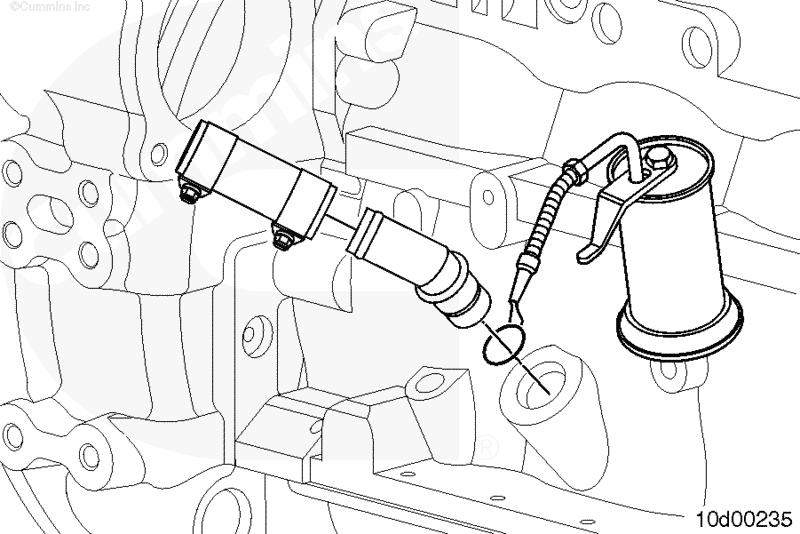

Установите новую прокладку на фитинг магистрали слива масла из турбонагнетателя со стороны блока цилиндров (при необходимости). Нанесите тонкий слой моторного масла на уплотнительное кольцо.

Вставьте фитинг в блок цилиндров так, чтобы уплотнительное кольцо село на свое место.

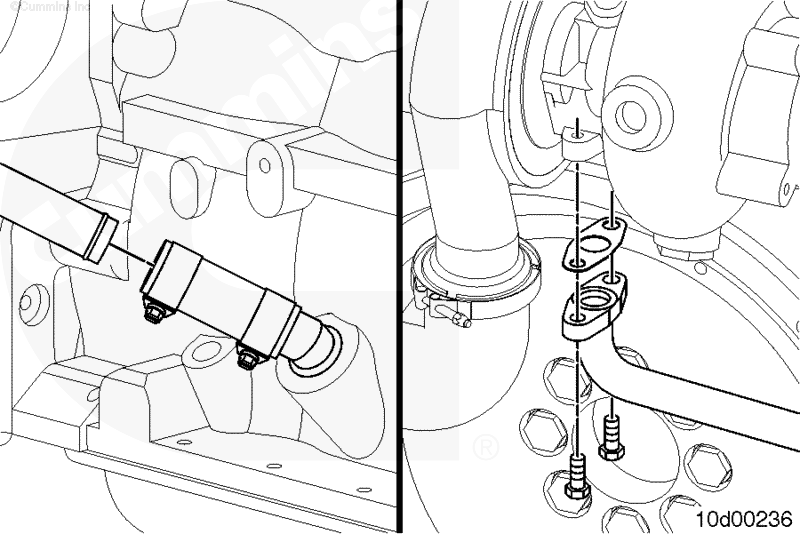

Установите штуцер под шланг на конец фитинга сливной магистрали.

Установите 2 обжимных хомута на шланг слива масла.

Вставьте сливную магистраль в фитинг под шланг на блоке цилиндров.

Установите сливную магистраль с новой прокладкой на нижнюю часть турбонагнетателя.

Затяните болты на нижней части турбонагнетателя.

Затяните обжимные хомуты.

Запустите двигатель и убедитесь в отсутствии утечек.
