Кронштейн генератора

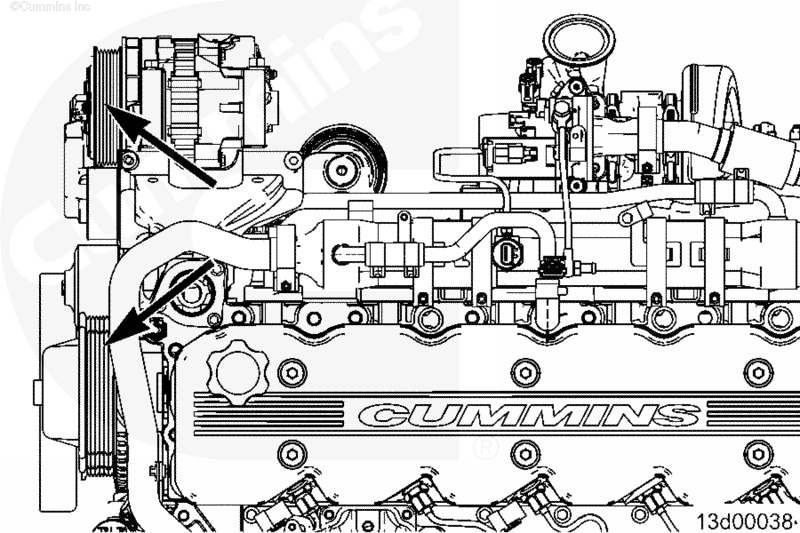

Убедитесь в том, что шкив генератора расположен в одной плоскости с остальными шкивами ременной передачи, с помощью приспособления, номер по каталогу 3163524.

Если положение шкива не соответствует норме, проверьте правильность подбора и/или установки кронштейнов генератора.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи.

Снимите приводной ремень. См. Процедуру 008-002.

Снимите генератор. См. Процедуру 013-001.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторную батарею. См. Процедуру 013-009.

Снимите ограждения ремней. См. Процедуру 008-001.

Снимите ремень водяного насоса (вентилятора системы охлаждения) со шкива генератора. Это можно сделать без снятия ремня насоса забортной воды. См. Процедуру 008-002.

Снимите генератор. См. Процедуру 013-001.

ПРИМЕЧАНИЕ: На некоторых модификациях двигателя кронштейн генератора и входной водяной патрубок выполнены как единый узел. См. Процедуру 008-082 (при необходимости).

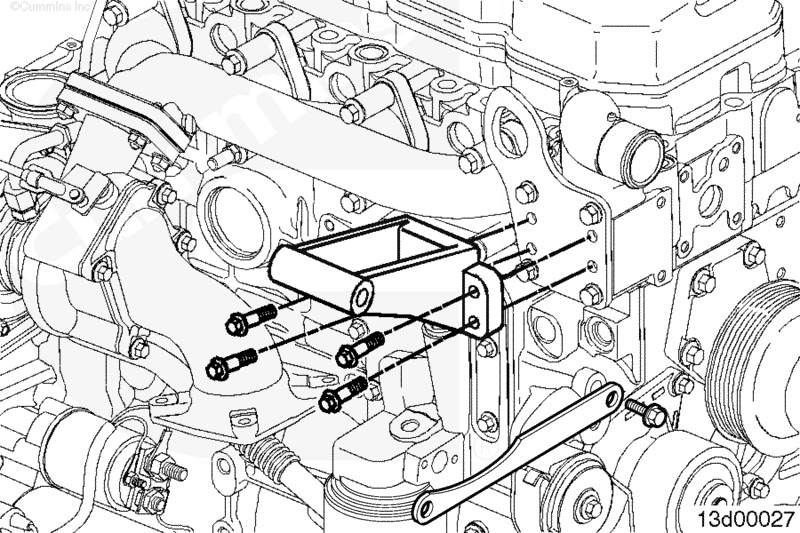

Снимите болты крепления верхнего кронштейна генератора.

Снимите болты крепления нижнего кронштейна генератора.

Снимите кронштейн генератора.

Генератор с шарнирным креплением:

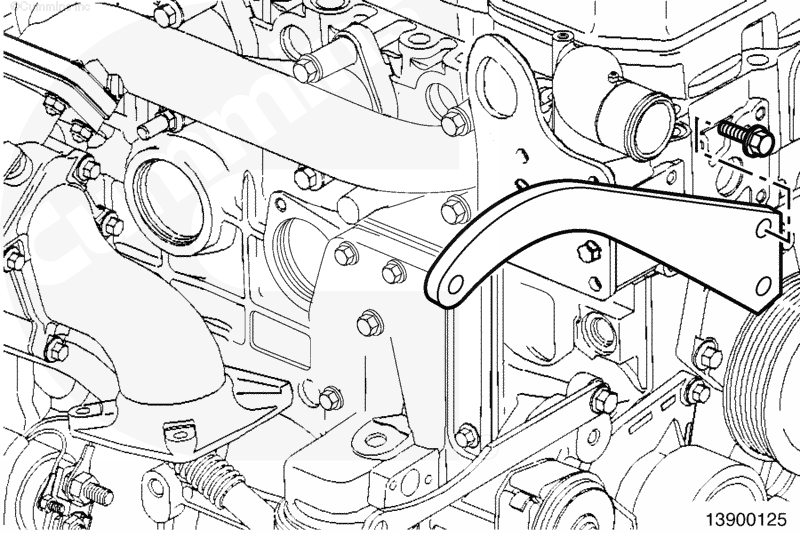

Снимите болты крепления верхнего кронштейна генератора.

Снимите болты крепления нижнего кронштейна генератора.

Снимите кронштейн генератора.

Снимите болты крепления кронштейна генератора.

Снимите кронштейн генератора.

Снимите 2 болта крепления кронштейна генератора.

Снимите кронштейн генератора.

 ПРЕДУПРЕЖДЕНИЕ

При очистке паром используйте защитные очки или маску, а также защитную одежду. Горячий пар может вызвать тяжёлую травму.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

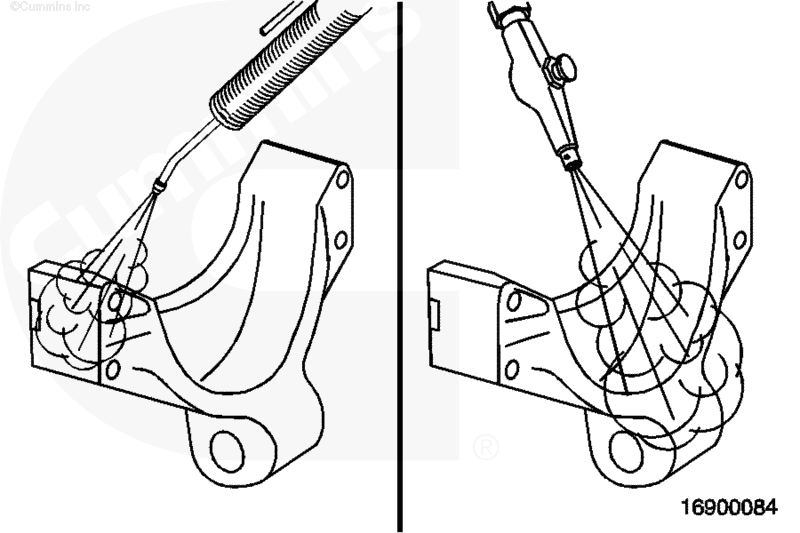

Используйте растворитель или пар для очистки кронштейнов генератора. Просушите сжатым воздухом.

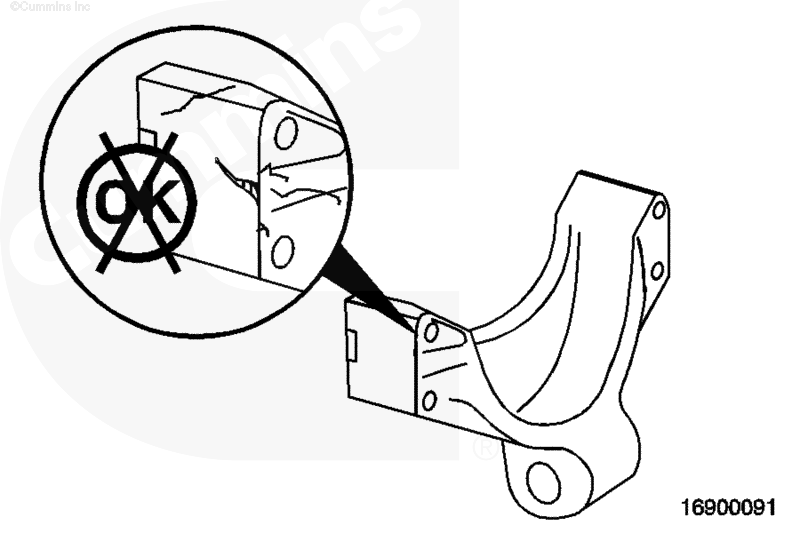

Проверьте кронштейны генератора на отсутствие трещин или повреждений.

При обнаружении любых трещин обязательно замените кронштейны генератора.

ПРИМЕЧАНИЕ: На некоторых модификациях двигателя кронштейн генератора и входной водяной патрубок выполнены как единый узел. См. Процедуру 008-082 (при необходимости).

Установите верхний кронштейн генератора и болты его крепления.

Установите нижний кронштейн генератора и болты его крепления.

Затяните болты крепления верхнего и нижнего кронштейнов генератора.

Генератор с шарнирным креплением.

Установите верхний кронштейн генератора и болты его крепления.

Установите нижний кронштейн генератора и болты его крепления.

Затяните болты крепления верхнего и нижнего кронштейнов генератора.

 ВНИМАНИЕ

Если в кронштейне генератора есть цилиндрические штифты, они обязательно должны касаться поверхности на головке цилиндров при установке кронштейна. Несоблюдение этого требования приведет к нарушению положения шкива генератора.

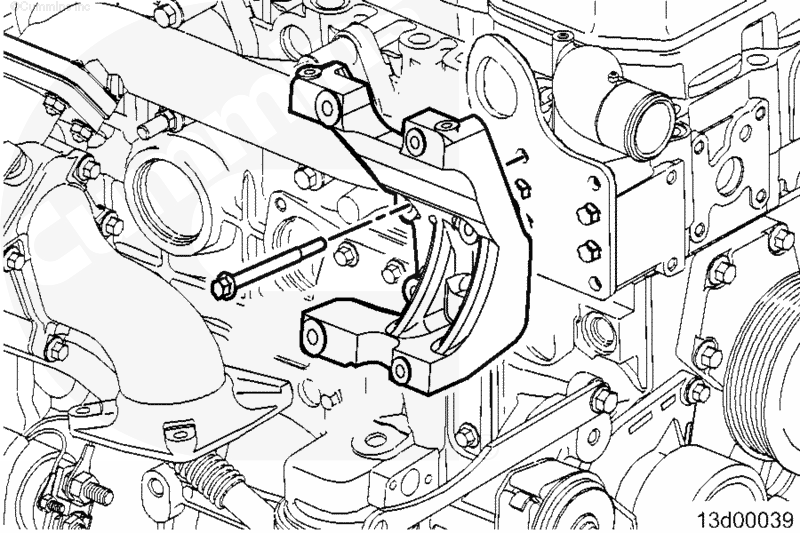

Установите кронштейн генератора.

Установите и затяните болт крепления кронштейна генератора.

ПРИМЕЧАНИЕ: На патрубке системы охлаждения есть 2 направляющих штифта для центровки кронштейна генератора при его установке.

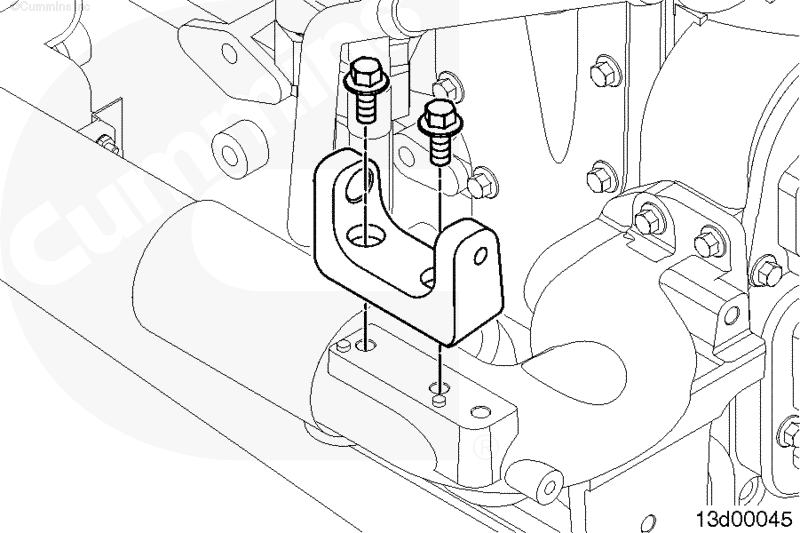

Установите кронштейн генератора на 2 направляющих штифта.

Установите 2 болта крепления кронштейна генератора и затяните их.

Установите генератор. См. Процедуру 013-001.

Установите приводной ремень. См. Процедуру 008-002.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Подключите аккумуляторные батареи.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Установите генератор. См. Процедуру 013-001.

Установите ремень водяного насоса (вентилятора системы охлаждения). См. Процедуру 008-002.

Установите ограждение ремня. См. Процедуру 008-001.

Подключите аккумуляторную батарею. См. Процедуру 013-009.
