Установка
Задняя шестеренная передача
Нанесите масло для сборочных работ (номер по каталогу 3163087) в заднее отверстие под распределительный вал. |  |  | |
Смажьте кулачки и шейки распределительного вала, а также упорную пластину маслом для сборочных работ (номер по каталогу 3163087). | |  | |
Установите съемник шестерен (номер по каталогу ST647) или его аналог на тот конец распределительного вала, на который устанавливается его шестерня. Он будет использоваться как рукоятка. Это сделает установку распределительного вала проще и удобнее. |  |  | |

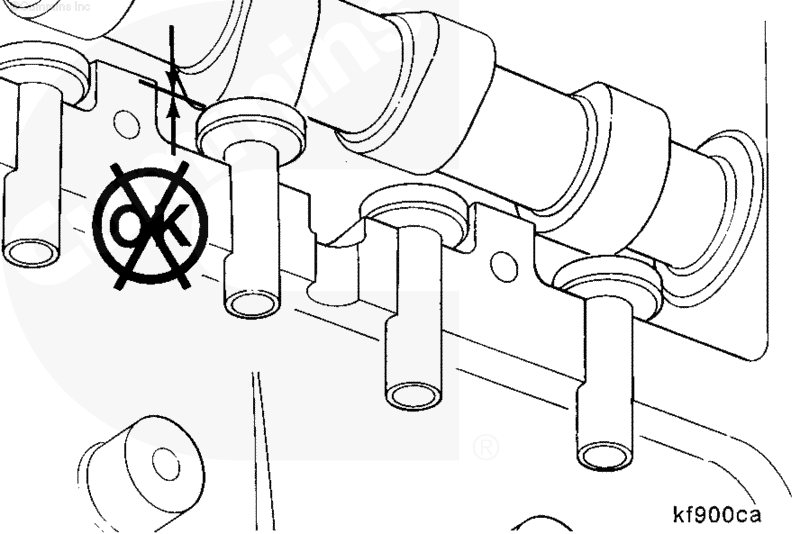

 ВНИМАНИЕ Перед установкой распределительного вала убедитесь в том, что толкатели полностью утоплены внутрь отверстий. Если они не будут утоплены полностью, можно повредить распределительный вал и/или толкатели во время установки. ПРИМЕЧАНИЕ: На следующих иллюстрациях двигатель показан в вертикальном положении (для ясности). |  |  | |
| ВНИМАНИЕ Не прилагайте усилие, вставляя распределительный вал в отверстие под него, - это может привести к повреждению втулки распределительного вала. Установите распределительный вал. Слегка нажимая и проворачивая вал, осторожно проведите его через втулки распределительного вала. По мере прохождения каждой шейки вала через втулку он будет слегка опускаться, и кулачки будут задевать за втулки. Проворачивание распределительного вала выведет кулачок из контакта с втулкой и позволит продолжить установку распределительного вала. | |  | |
Установите упорную пластину. Момент затяжки: 24 n.m [212 in-lb] |  |  | |
Двигатели с передними распределительными шестернями
Нанесите масло для сборочных работ, номер по каталогу 3163087, в переднее отверстие под распределительный вал. | |  | |
Смажьте кулачки и шейки распределительного вала, а также упорную пластину маслом для сборочных работ, номер по каталогу 3163087. | |  | |
| ВНИМАНИЕ Перед установкой распределительного вала убедитесь в том, что толкатели полностью утоплены внутрь отверстий. Если они не будут утоплены полностью, можно повредить распределительный вал и/или толкатели во время установки. ПРИМЕЧАНИЕ: На следующих иллюстрациях двигатель показан в вертикальном положении (для ясности). | | | |
| ВНИМАНИЕ Не прилагайте усилие, вставляя распределительный вал в отверстие под него. Это может привести к повреждению втулки распределительного вала. Установите распределительный вал. Слегка нажимая и проворачивая вал, осторожно проведите его через втулки распределительного вала. По мере прохождения каждой шейки вала через втулку он будет слегка опускаться, и кулачки будут задевать за втулки. Проворачивание распределительного вала выведет кулачок из контакта с втулкой и позволит продолжить установку распределительного вала. | |  | |
| ВНИМАНИЕ Для снижения вероятности повреждения двигателя убедитесь в свободном вращении распределительного вала. До того как шестерня распределительного вала войдет в зацепление с шестерней коленчатого вала, убедитесь в свободном вращении распределительного вала. При правильной установке распределительный вал должен вращаться свободно. | |  | |
Совместите метки синхронизации, как показано на рисунке, и завершите установку распределительного вала. | |  | |
Установите болты упорной пластины. Момент затяжки: 24 n.m [212 in-lb] | |  | |
Используйте циферблатный индикатор, номер по каталогу 3824564, и магнитное основание, номер по каталогу 3377399, для проверки соответствия норме зазора в зацеплении шестерни распределительного вала и осевого люфта.
|  |  | |||||||||||||||||||||||||
