Топливный коллектор (комбинированный)

 ПРЕДУПРЕЖДЕНИЕ

Топливо огнеопасно. Во избежание травм или гибели людей не допускайте курения, разведения открытого огня, использования зажигалок, сварочного оборудования и переключателей как в рабочей зоне, так и в зонах, соединённых с ней общей системой вентиляции при работе с топливной системой.

 ВНИМАНИЕ

При отсоединении или снятии топливопроводов, замене фильтров или заполнении топливной системы не допускайте попадания в трюм топлива или элементов фильтров. Обязательно утилизируйте топливо и топливные фильтры в соответствии с местными природоохранными нормами.

• Перекройте подающие и сливные топливопроводы.
• Отсоедините сливные топливопроводы от комбинированного топливного коллектора. См. Процедуру 006-013.
• Отсоедините подающие топливопроводы от комбинированного топливного коллектора. См. Процедуру 006-024.

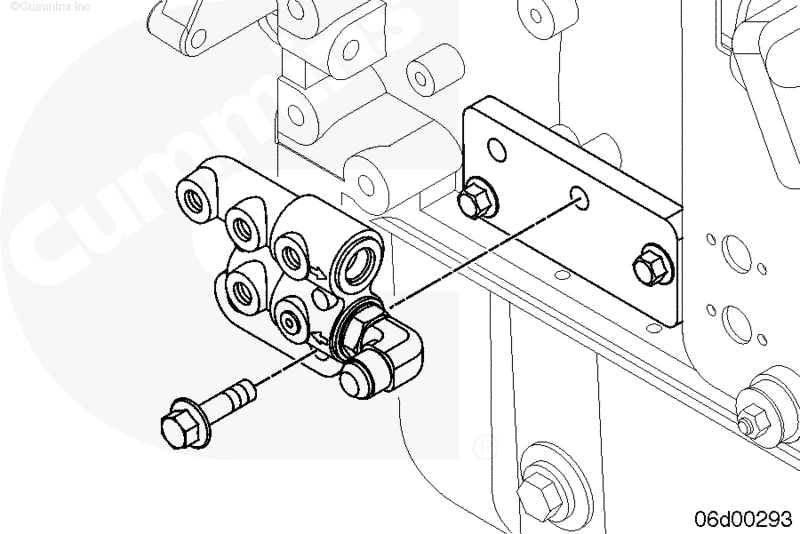

Снимите 2 крепежных болта и комбинированный топливный коллектор.

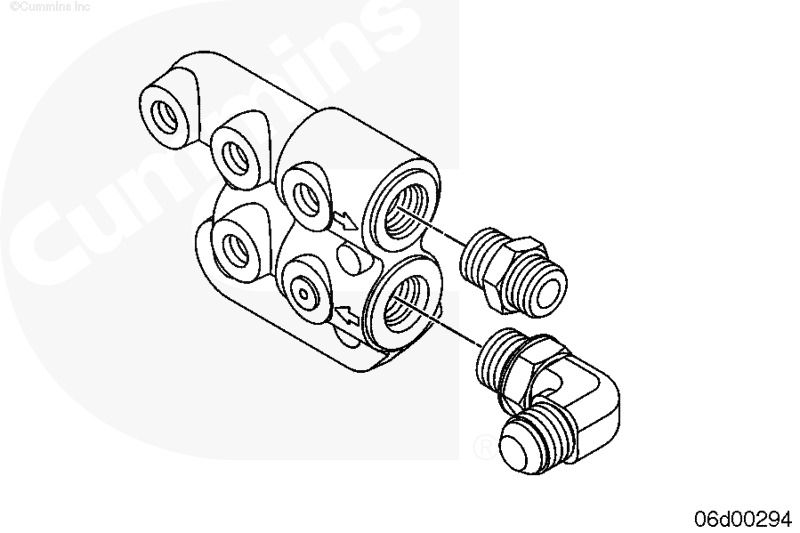

Снимите фитинги с комбинированного топливного коллектора.

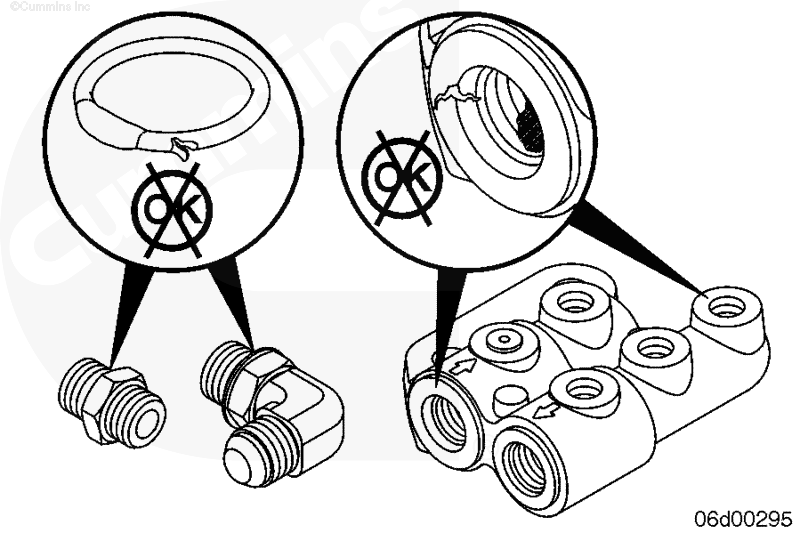

Проверьте топливный коллектор на отсутствие трещин, засорения каналов или посторонних частиц на контактных поверхностях.

Проверьте уплотнительные кольца фитингов на отсутствие порезов или повреждений.

ПРИМЕЧАНИЕ: Входной и выходной каналы коллектора помечены стрелками.

Используя новые обжимные уплотнения, установите угловой штуцер во входной канал коллектора. Отрегулируйте его положение и затяните контргайку.

Используя новые обжимные уплотнения, установите прямой штуцер с уплотнительным кольцом в выходной канал коллектора.

Установите комбинированный топливный коллектор на двигатель, закрепив его 2 болтами.

Затяните болты.

 ВНИМАНИЕ

Если не заправить топливную систему судового двигателя должным образом, можно повредить охладитель топлива. Обязательно откройте краны сливных магистралей. Обеспечьте нормальный расход топлива через охладитель, не менее 5 раз повернув пусковой включатель в положение ВКЛ. и обратно перед запуском двигателя. См. Процедуру 005-016.

• Подсоедините сливные топливопроводы к комбинированному топливному коллектору. См. Процедуру 006-013.
• Подсоедините подающие топливопроводы к комбинированному топливному коллектору. См. Процедуру 006-024.
• Откройте подающие и сливные топливопроводы.
• Заполните топливную систему. См. Процедуру 005-016.

Запустите двигатель и убедитесь в отсутствии утечек.
