Утечки воздуха в пневматической системе

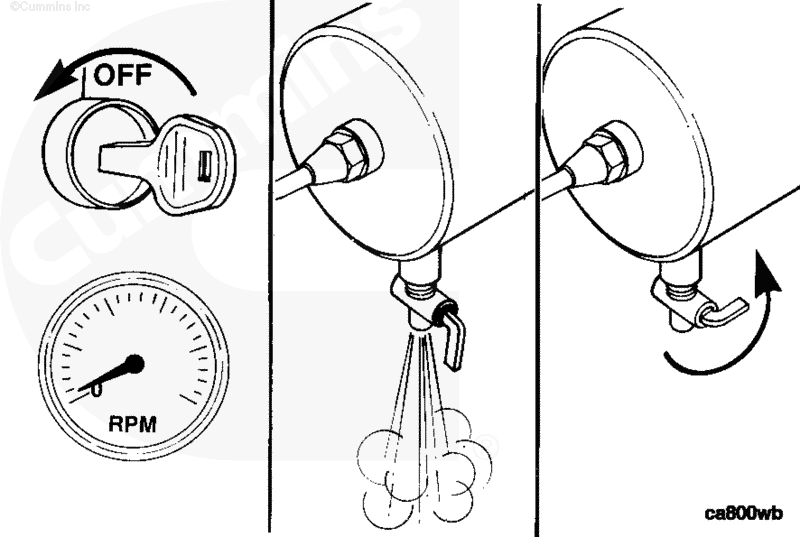

Выключите двигатель.

Откройте дренажный кран на ресивере для выпуска воздуха из пневмосистемы. Закройте дренажный кран после выпуска воздуха.

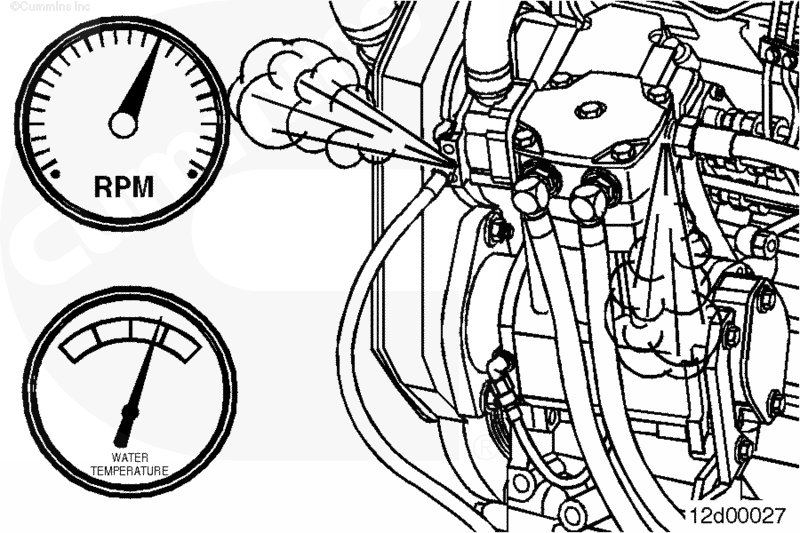

Дайте двигателю поработать для выхода компрессора на рабочий режим.

При работе компрессора в диапазоне давлений 550 - 690 кПа (80 - 100 фунт/ кв. дюйм) с помощью мыльной воды проверьте отсутствие утечек воздуха в следующих зонах:

• Прокладка под крышку разгрузочного клапана
• Уплотнительное кольцо разгрузочного клапана
• Прокладка головки компрессора.

Для ремонта этих узлов на двигателях QSB3.9-30, QSB4.5-30 и QSB5.9-30 при наличии утечек см. Процедуру012-013 в Руководстве по диагностике неисправностей и ремонту, промышленные двигатели серий QSB3.9-30, QSB4.5-30 и QSB5.9-30, Бюллетень 4021398.

Для ремонта этих узлов на двигателях ISB и QSB5.9 при наличии утечек см. Процедуру012-013 в Руководстве по диагностике неисправностей и ремонту, двигатели ISB и QSB5.9, Бюллетень 3666193.
