016-001 Подъёмные кронштейны двигателя
Подготовительные операции
 ПРЕДУПРЕЖДЕНИЕ Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним. Отключите аккумуляторные батареи. При работе с передним подъемным кронштейном может придется снять генератор и его кронштейн. См. Процедуры 013-001 и 013-003. |   |  | |
Снятие

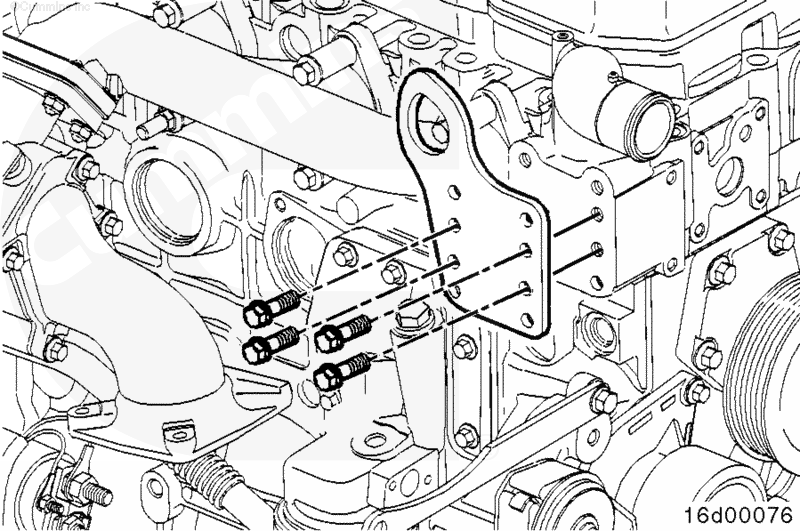

Вид спереди
Снимите болты и передний подъёмный кронштейн. | |  | |

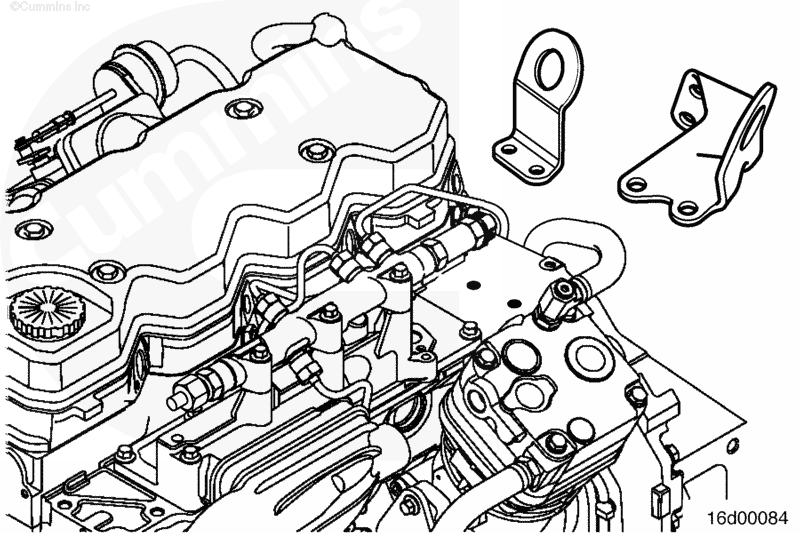

Вид сзади
Снимите болты и задний подъёмный кронштейн. ПРИМЕЧАНИЕ: Задний подъемный кронштейн может крепиться 2 или 4 болтами, что зависит от модели двигателя.  ВНИМАНИЕ На некоторых двигателях может потребоваться снять подающий топливопровод форсунки № 5 и/или виброгаситель подающего топливопровода форсунки № 6. Не прилагайте никаких усилий к топливопроводам - это приведет к утечке топлива. См. Процедуру 006-051. | |  | |
Очистка и проверка возможности повторного использования

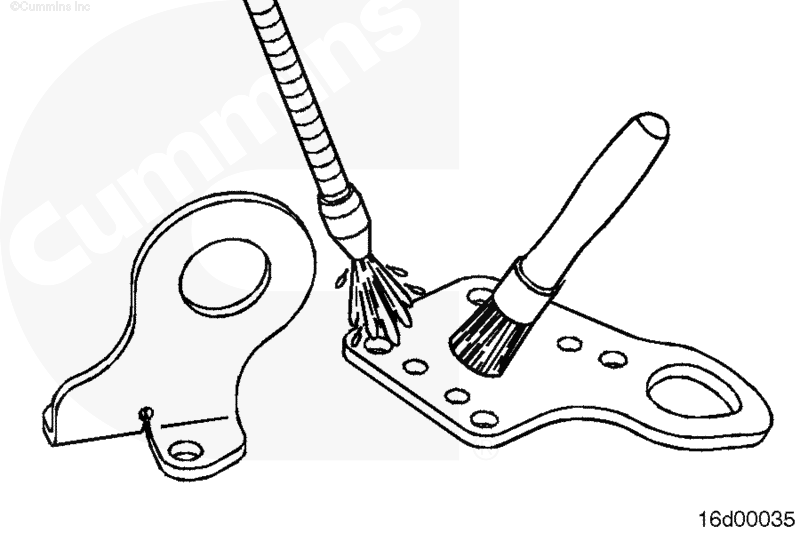

| ПРЕДУПРЕЖДЕНИЕ При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду. ПРЕДУПРЕЖДЕНИЕ При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам. ПРЕДУПРЕЖДЕНИЕ При очистке паром используйте защитные очки или маску, а также защитную одежду. Горячий пар может вызвать тяжёлую травму. Для очистки подъемных кронштейнов используйте растворитель или пар. Просушите сжатым воздухом. |  |  | |

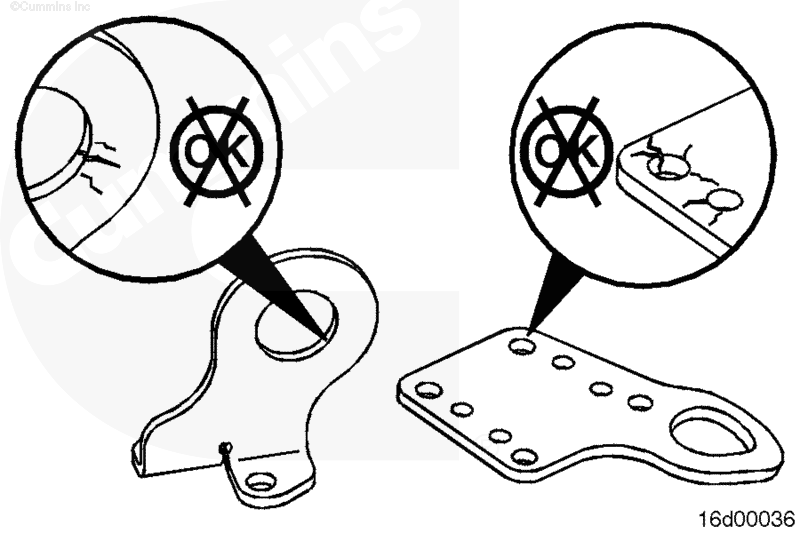

| ПРЕДУПРЕЖДЕНИЕ Не используйте кронштейн при наличии трещин или повреждений. Не устраняйте трещину в кронштейне сваркой. Это может привести к травме. Проверьте кронштейны на отсутствие трещин и повреждений. Замените кронштейн при наличии трещин или повреждений. |  |  | |
Установка

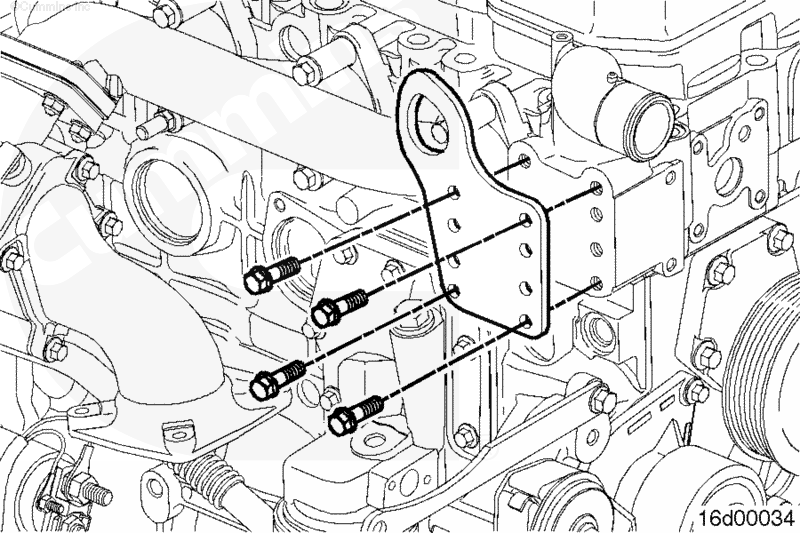

Вид спереди
На двигателях, у которых генератор не установлен на опорной платформе, установите болты и передний кронштейн. Затяните болты.
|   | | |||||||
| ПРЕДУПРЕЖДЕНИЕ Обязательно используйте 4 болта с шестигранной головкой длинной 20 мм класса 10.9 для установки переднего подъемного кронштейна. Если использовать более короткие болты или болты другого класса, двигатель может упасть при подъеме. Это может привести к травмам и повреждению оборудования. На двигателях, у которых генератор установлен на опорной платформе, установите болты и передний кронштейн. Затяните болты. Момент затяжки: 32 n.m [24 ft-lb] | |  | |
Вид сзади
Установите задний подъемный кронштейна и закрепите его болтами. ПРИМЕЧАНИЕ: Задний подъемный кронштейн может крепиться 2 или 4 болтами, что зависит от модели двигателя.
| | | |||||||
Завершающие операции
Установите подающий топливопровод форсунки № 5 и/или виброгаситель подающего топливопровода форсунки № 6 (если они были сняты) См. Процедуру 006-051. Установите генератор с кронштейном (если они были сняты). См. Процедуры 013-001 и 013-003. | |  | |
| ПРЕДУПРЕЖДЕНИЕ Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним. Подключите аккумуляторные батареи. | | | |
