Паспортная табличка двигателя

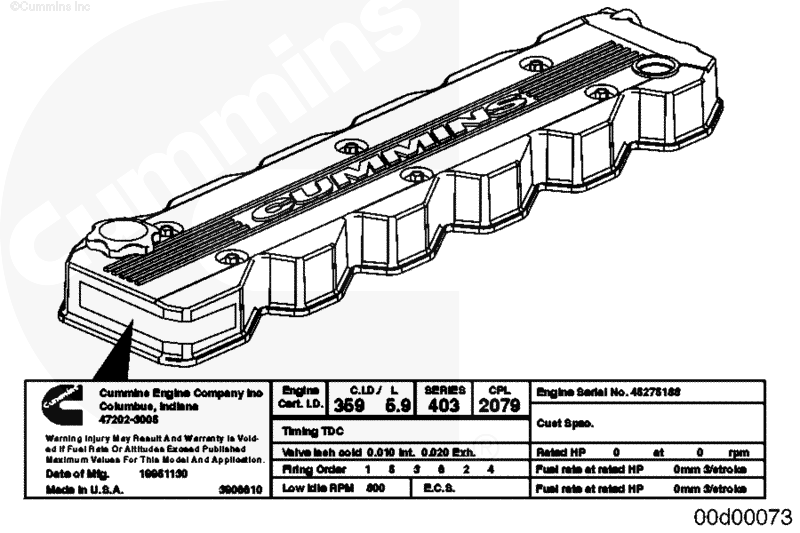

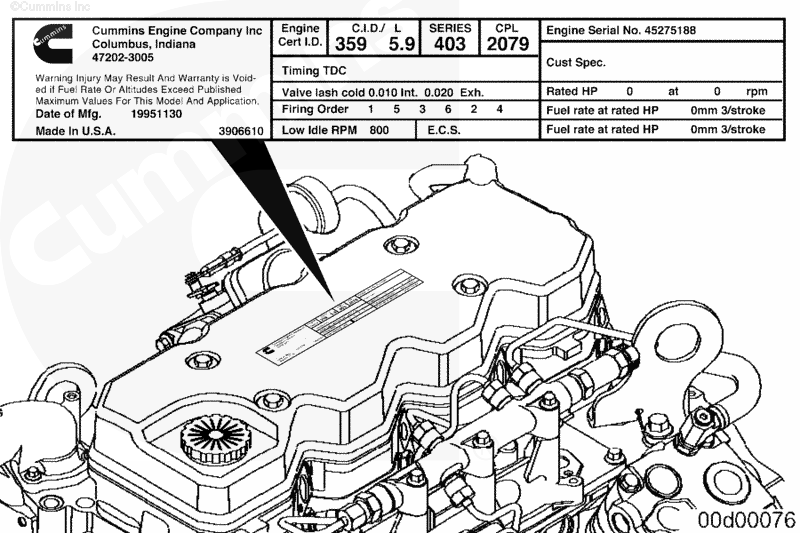

Паспортная табличка находится, как правило, на крышке коромысел, но может находиться и на картере распределительных шестерен.

Обычно используются таблички двух типов:

1. Металлическая табличка, данные на которую нанесены штампом - закрепляется заклепками.
2. Пластиковая табличка (этикетка), данные на которую нанесены печатным способом - закрепляется на клее.

При повреждении или исчезновении паспортной таблички, а также при обнаружении на ней ошибок обратитесь в сервисный центр фирмы Камминз для получения новой таблички.

Если установлена металлическая табличка, снимите заклепки ее крепления.

ПРИМЕЧАНИЕ: Если табличка будет использована повторно, не допускайте повреждения нанесенных на ней данных.

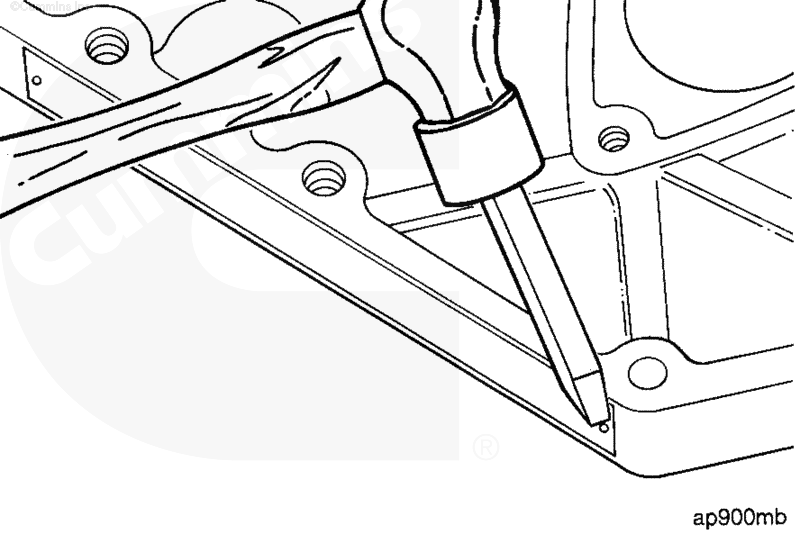

Вставьте стамеску под головку заклепки крепления таблички и с помощью молотка срежьте заклепку.

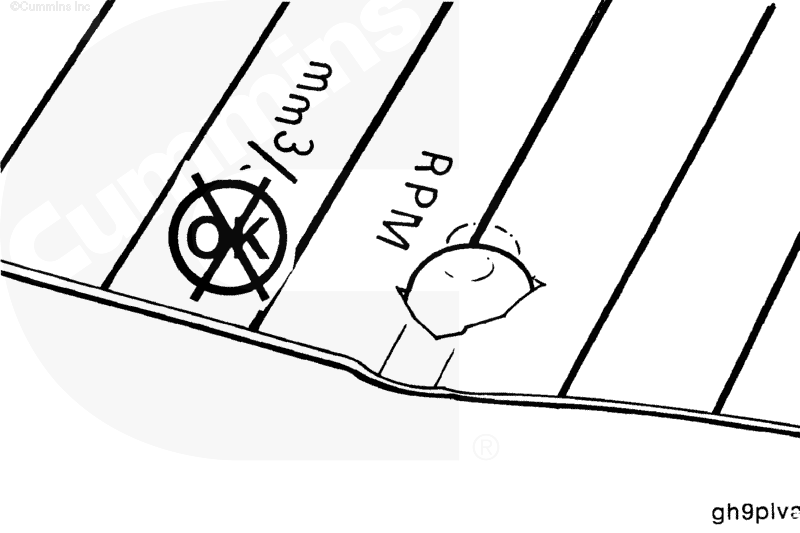

Если установлена пластиковая табличка, острым концом скребка подцепите уголок таблички. Потянув за уголок, снимите паспортную табличку.

ПРИМЕЧАНИЕ: Как правило, при снятии паспортной таблички она будет повреждена, поэтому обратитесь в сервисный центр фирмы Камминз для получения новой таблички.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

Растворителем очистите место под паспортную табличку.

Полностью удалите остатки клея после снятия пластиковой таблички растворителем и абразивным бруском (номер по каталогу 3823258).

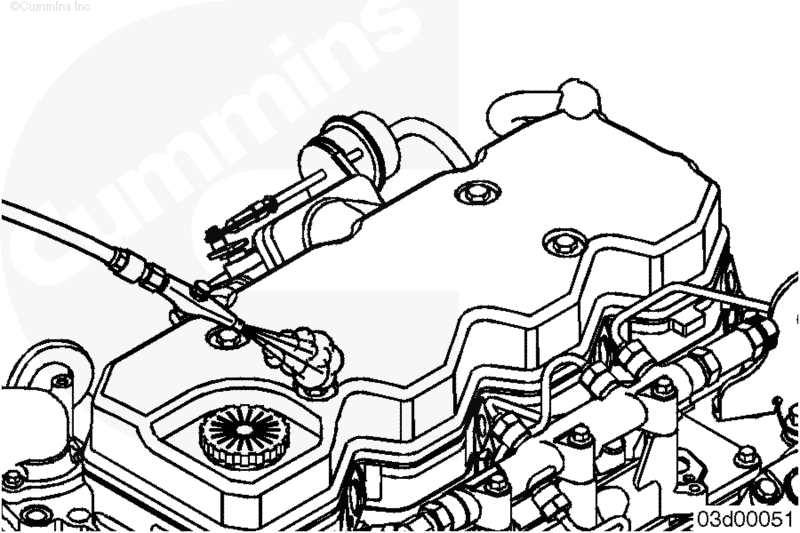

Просушите сжатым воздухом.

 ВНИМАНИЕ

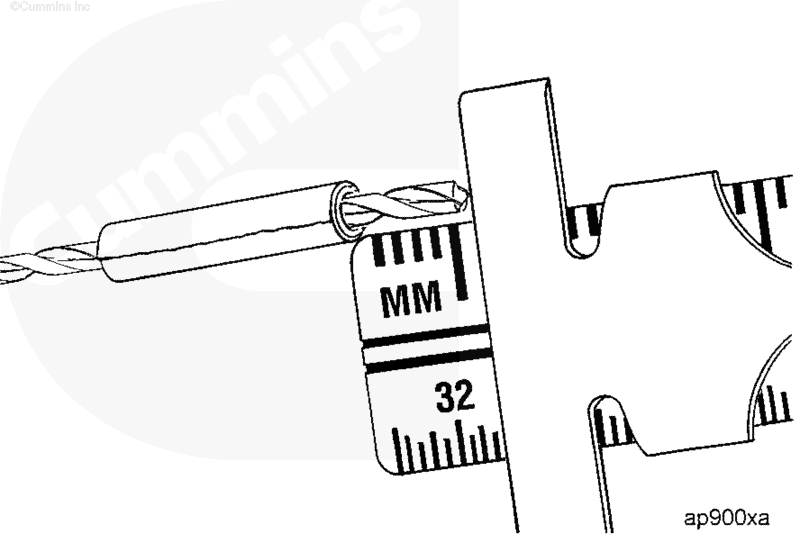

При вполнении отверстий для крепления паспортной таблички, сверлите их не насквозь, Достаточно просверлить их на глубину установки новых закладных заклепок. Сквозные отверстия приводят к утечке масла.

Для металлических табличек: если паспортная табличка устанавливается на новую деталь, или место ее крепления повреждено, просверлите новые отверстия и установите новые закладные заклепки.

ПРИМЕЧАНИЕ: Паспортная табличка должна находиться примерно в том же месте, где она была установлена ранее.

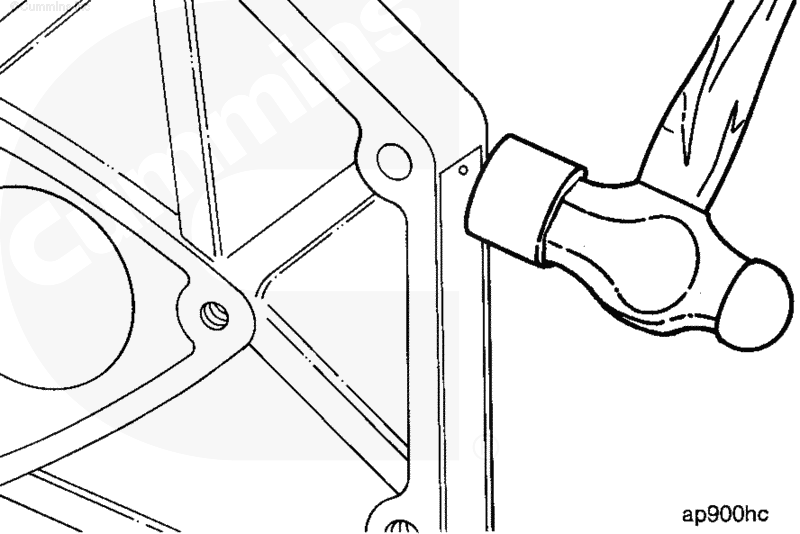

Закрепите табличку новыми закладными заклепками так, чтобы они касались таблички.

Для пластиковых табличек: снимите защитную пленку с новой паспортной таблички и приклейте табличку на подходящую для этого поверхность. Протрите паспортную табличку чистым куском ткани для удаления из-под нее пузырьков и обеспечения плотного контакта с опорной поверхностью.

ПРИМЕЧАНИЕ: Паспортная табличка должна находиться примерно в том же месте, где она была установлена ранее.
